Numéro de produit : 7824R

Câble de stade et canal SMPTE 3, 6 fibres, 6 conducteurs 18 AWG, 6 conducteurs 24 AWG, CMR

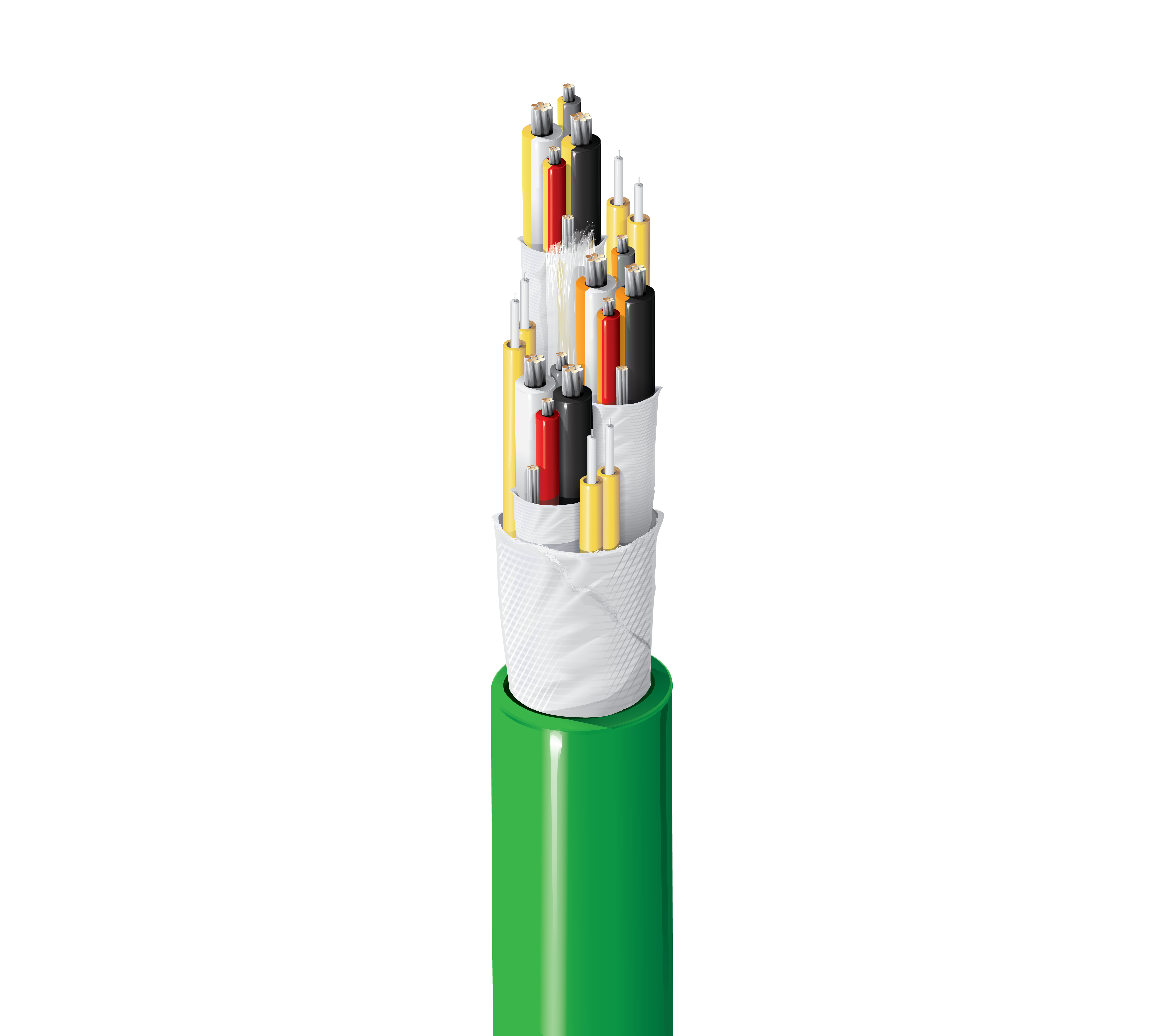

Câble de stade et canal SMPTE 3, 6 fibres monomode, 6 conducteurs en cuivre étamé (19x30) 18 AWG et 6 conducteurs en cuivre étamé (7x32) 24 AWG, isolation en PVC, blindage Beldfoil, gaine en PVC, Colonne montante

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
7824R
  • 7824R
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

Câble de caméra composite pour canal 3

Conducteur et isolation du multiconducteur

Élément Nombre de conducteurs AWG Câblé Matériel Résistance en courant continu nominal du conducteur Matériau d'isolation Diamètre nominal d'isolation
Quad 1, Quad 2, Quad 3 6 24 7x32 TC – Cuivre étamé 23,3 Ohm/1000 pi PVC – Chlorure de polyvinyle 0,038 po
Quad 1, Quad 2, Quad 3 6 18 19x30 TC – Cuivre étamé 6,67 Ohm/1000 pi PVC – Chlorure de polyvinyle 0,080 po

Nuancier du multiconducteur

Description Couleur
Quad 1 - 24 AWG Rouge
Quad 1 - 24 AWG Gris
Quad 1 - 18 AWG Blanc
Quad 1 - 18 AWG Noir
Quad 2 - 24 AWG Rouge/jaune
Quad 2 - 24 AWG Gris/jaune
Quad 2 - 18 AWG Blanc/jaune
Quad 2 - 18 AWG Noir/jaune
Quad 3 - 24 AWG Rouge/orange
Quad 3 - 24 AWG Gris/orange
Quad 3 - 18 AWG Blanc/orange
Quad 3 - 18 AWG Noir/orange

Blindage

Multiple ou spécialité

Blindage interne multiconducteur

Couche Type de blindage interne Matériel de blindage interne Couverture de blindage interne Fil de masse AWG Câblage du fil de masse Matériau du fil de masse Diamètre du fil de masse Position du fil de masse
Chaque quad Ruban Al/poly (feuille d'aluminium in.) 100,0 % 22 7x30 TC – Cuivre étamé 0,030 po Sous chaque ruban de blindage du quad

Tension UL du multiconducteur

Description UL Tension nominale UL
24 AWG 300 V RMS
18 AWG 300 V RMS

Conception du câble à fibre optique

Type de fibre Nombre de fibres
OS2, G.657.A2 6

Code couleur de la fibre

Imprimé en jaune

Caractéristiques du tampon

Matériau du tampon Diamètre du tampon
PVC – Chlorure de polyvinyle 900 µm

Nombre de sous-unités actives

6

Nombre de places de sous-unités

6

Fibres par sous-unité

1

Diamètre du champ de mode

9.2 µm

Wavelength@Optical SM1

1310 nm, 1550 nm

Atténuation max. à 1310 nm

0,50 dB/km

Atténuation max. à 1550 nm

0,50 dB/km

Matériau du conducteur

Cuivre étamé

Gaine extérieure

Matériel
PVC – Chlorure de polyvinyle

Gaine

PVC

Diamètre nomial gaine extérieure 1 1_CP_OV

525 po

Plage de température de fonctionnement

-20 °C à 60 °C

Tension de traction maximum

167 livres

Poids câble en vrac

161 livres/1000 pi

Conformité NEC/(UL)

CMR

Conformité CEC/C(UL)

CMG

Autres normes

SMPTE 311

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

CA Prop 65 (CJ pour fils et câbles)

Oui

China RoHS II (GB/T 26572-2011)

Oui

Utilisation – Intérieur

Oui

Inflammabilité ​​​​​​​CSA/C(UL)

Axe vertical UL 1666

Plénum (oui/non)

N

Mise à jour et révision

Numéro de révision : 0.176 Date de révision : 27-11-2023

Mise à jour et révision

Numéro de révision : 0.176 Date de révision : 27-11-2023

Références des pièces

Article n° Couleur UPC Longueur
7824R 0051000 Vert foncé 612825418252 1 000 pi
7824R 0052000 Vert foncé 612825443032 2,000 pi
7824R 0054000 Vert foncé 612825435013 4,000 pi
7824R 0051500 Vert foncé 612825418269 1 500 m
7824R 0051600 Vert foncé 612825352273 1 600 m
7824R 0055000 Vert foncé 612825436829 5,000 pi
7824R 005CUT Vert foncé
7824R 0053000 Vert foncé 612825378297 3,000 pi
