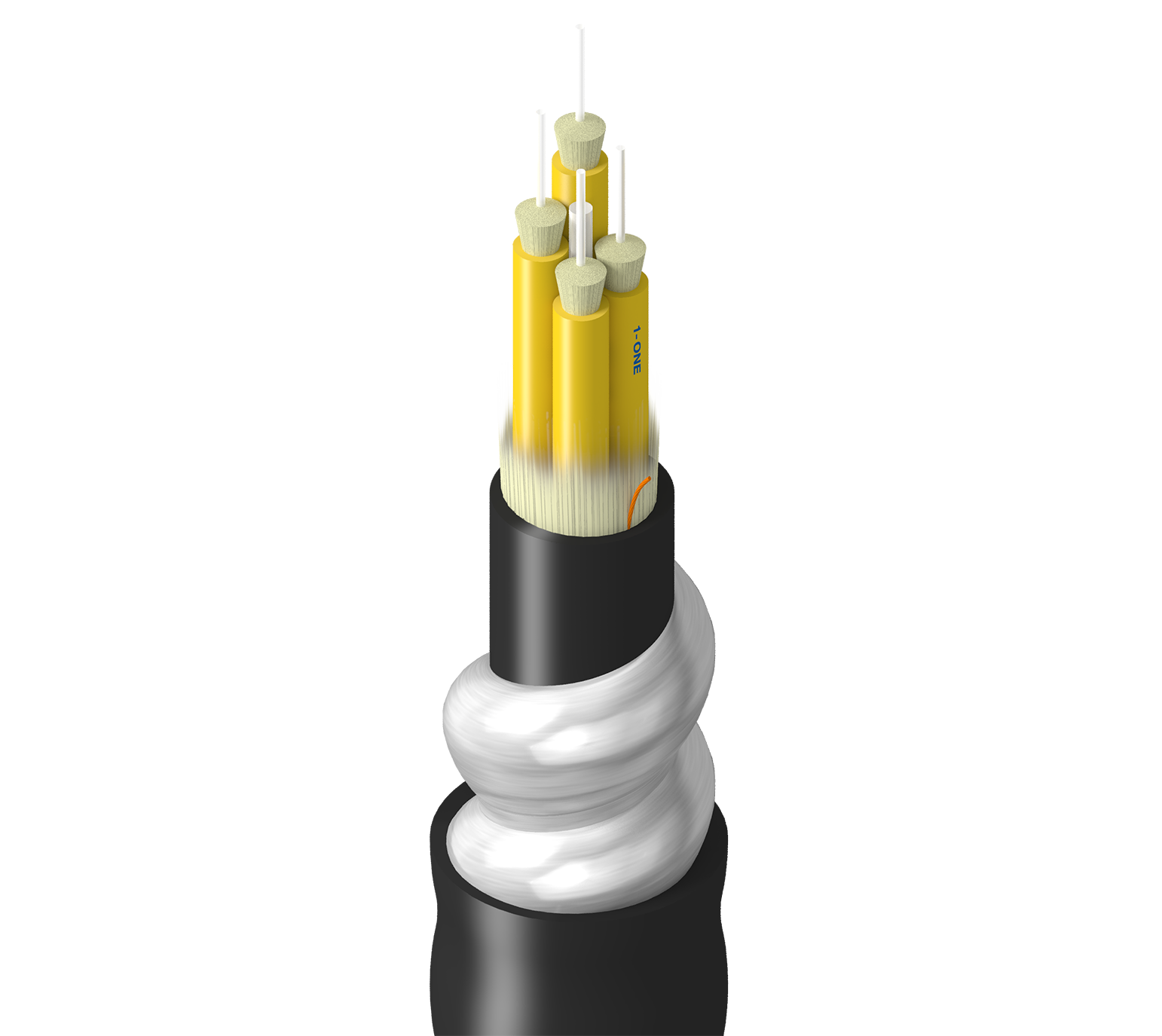

TU-SBB-004-RI2

Plateau, intérieur + extérieur, BO, OS2, 4f, sous-unité 2,0 mm, armure imbriquée en aluminium, gaine double, noir, CPE, OFCR, résistance aux hydrocarbures 1/2

...
Catégorie interconnexion, Intérieur/extérieur, rupture, OS2, 4 fibres, sous-unités 2,0 mm 900 um, armure imbriquée en aluminium, Gaine double, Noir, CPE, OFCR, résistance aux hydrocarbures 1 et 2

Régions disponibles : Global
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Catégorie de produits

Câble de dérivation en fibre

Applications recommandées

Réseau horizontal à distance étendue et de données de base/télécomunications, Environnement bruyant, Sites intérieurs/extérieurs et humides, Résistance aux hydrocarbures 1 /2, À l'épreuve des rongeurs

Spécifications de la fibre

Type de fibre

OS2

Diamètre de noyau de la fibre

8,2/125 µm

Diamètre de fibre

250 µm

Matériau du tampon

PVC – Chlorure de polyvinyle

Diamètre du tampon

900 µm

Nombre de fibres

4

Code couleur de la fibre

TIA-598-D

Conception du câble

Nombre de sous-unités actives

4

Fibres par sous-unité

1

Diamètre sous-unité

0,078 po (2,0 mm)

Couleur de la sous-unité

Jaune

Éléments de résistance de la sous-unité

Fils d'aramide imperméables à l'eau

Élément de résistance centrale

GRP

Revêtement du noyau

Bande d'étanchéité

Spécifications de la gaine intérieure

Élément de résistance

Fils d'aramide hydrofuges

Matériel

PVC – Chlorure de polyvinyle

Diamètre nominale

8,2 mm (0,321 po)

Couleur

Noir

Nombre de cordelettes

1

Spécifications de l'armure

Type d'armure et matériau

AIA – Armure imbriquée en aluminium

Spécifications de la gaine extérieure

Matériau de la gaine

CPE – Polyéthylène chloré

Diamètre nominale

0,635 po (16,1 mm)

Caractéristiques optiques
Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,50 dB/km 0,50 dB/km
Diamètre du champ de mode 9.2 µm 10.4 µm
Performance 1 Gigabit ethernet 5,000 m --
Performance 10 Gigabit ethernet 10,000 m 40,000 m
Caractéristiques mécaniques

Rayon de courbure minimum pendant l'installation

20 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

1335 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

440 N/cm

Poids câble en vrac

145 lbs/kft (216 kg/km)

Plage de température

Plage de température d'installation

-10° C à +60° C

Plage de température de fonctionnement

-50° C à +70° C

Plage de température de stockage

-50° C à +70° C

Normes et conformité

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures, enfouissement

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

OFCR, FT4

Conformité ICEA

S-104-696
Historique

Mise à jour et révision

Numéro de révision : 0.16 Date de révision : 14-11-2022

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation UPC
TU-SBB-004-RI2N Noir Coupe à la longueur 612825485063
