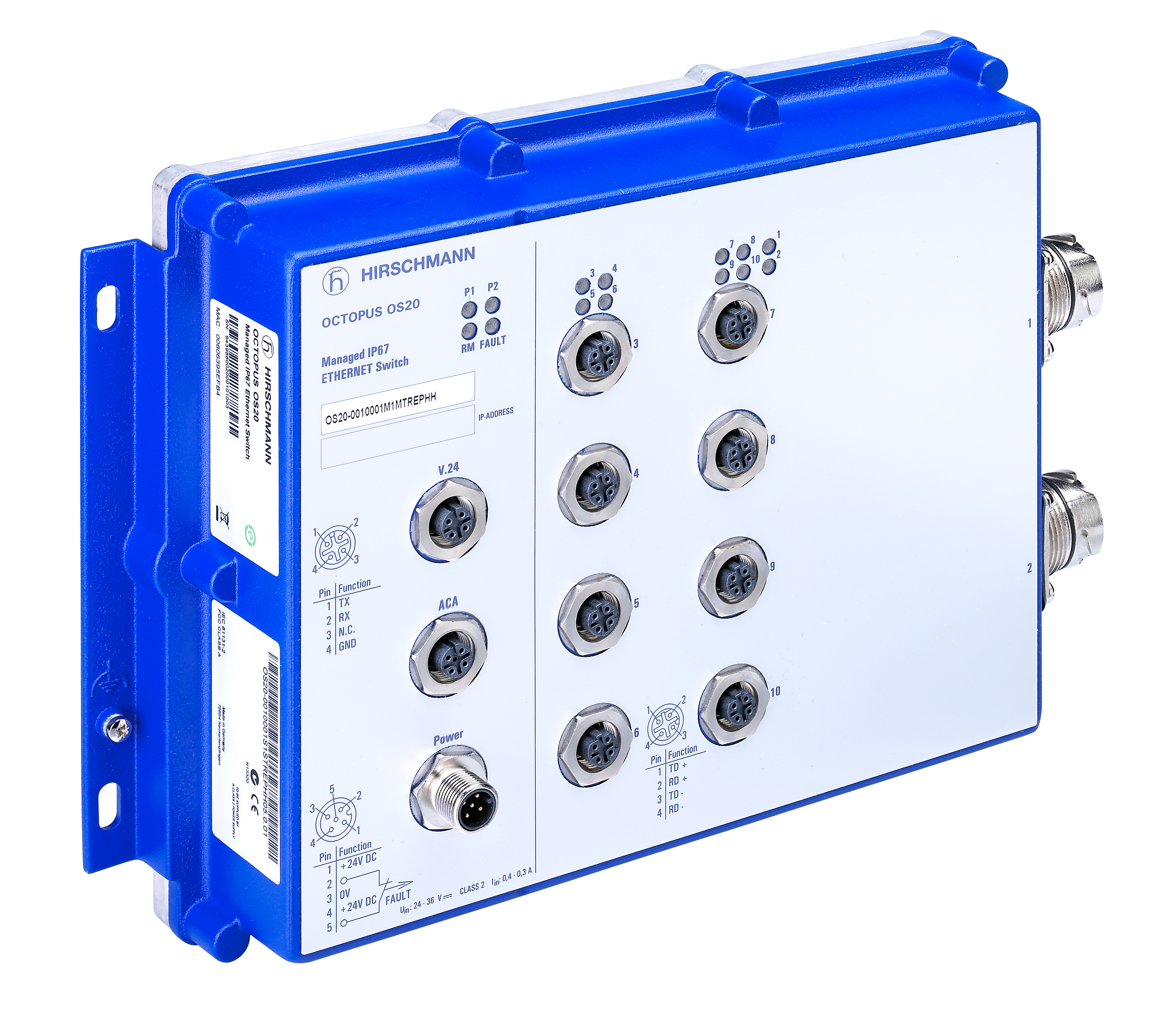

Commutateur administrable IP67, 10 ports, tension d'alimentation 24 VCC, Logiciels L2B
Type |
OCTOPUS OS20-0010001M1MTREPHH |
---|---|
Description |
Les interrupteurs OCTOPUS sont adaptés aux applications en extérieur dans des conditions environnementales difficiles. En raison des autorisations typiques de la branche, ils peuvent être utilisés dans les applications de transport (E1), ainsi que dans les trains (EN 50155) et les navires (GL). |
Type de port et quantité |
10 ports au total - ports de liaison montante : 10/100 BASE-FX, multi mode, boîtier acc. ISO/IEC 24702 et IEC 63076-3-106 version 1 10 x 10/100 BASE-TX x 10/100 BASE-TX, M12 code « D », câble TP 4 pôles, croisement automatique, auto-négociation, polarité automatique. |
Cycle de vie |
Disponibilité limitée/passive - le produit entre en fin de vie |
---|---|
Disponibilité |
Passif |
Date de la dernière commande |
2023-12-31 |
Date de la dernière livraison |
2024-06-30 |
Contact d'alimentation/signalisation |
1 x connecteur M12 à 5 broches, code A, |
---|---|
Interface V.24 |
1 x M12 connecteur à 4 broches, code A |
Interface USB |
1 x M12 douille à 5 broches, code A |
Paire torsadée (TP) |
0-100 m |
---|---|
Fibre multimode (MM) 50/125 µm |
0-4 km, 7 dB budget de liaison à 1300 nm, A = 1 dB/km, réserve 3 dB, B = 800 MHz*km |
Fibre multimode (MM) 62,5/125 µm |
0-4 km, 10 dB budget de liaison à 1300 nm, A = 1 dB/km, réserve 3 dB, B = 500 MHz*km |
Topologie en ligne - /étoile |
tout |
---|---|
Structure annulaire (HIPER-Ring) interrupteurs de quantité |
50 (temps de reconfiguration |
Tension de fonctionnement |
24/36 VCC -30 %/+30 % (16,8 ..45 VCC) |
---|---|
Consommation électrique |
9 W |
Puissance de sortie en BTU (IT)/h |
30,7 |
Fonctions de redondance |
alimentation redondante |
Administration |
Interface série V.24 interface Web, Telnet, SSHv2, HTTP, HTTPS, TFTP, SFTP, SNMP v1/v2/v3, Traps |
---|---|
Diagnostic |
Voyants (alimentation 1, alimentation 2, état de la liaison, données, gestionnaire de la redondance, erreur), testeur de câble, contact de signalisation, RMON (statistiques, historique, alarmes, événements), support SysLog, mise en miroir des ports |
Configuration |
Interface de ligne de commande (CLI), adaptateur d'auto-configuration, TELNET, BootP, Option DHCP 82, HiDiscovery |
Sécurité |
Sécurité des ports (IP et MAC), SNMPv3, SSHv3, réglages d'accès SNMP (VLAN/IP), authentification IEEE 802.1X |
MTBF (Telecordia SR-332 version 3) @ 25° C |
41 ans |
---|---|
Humidité relative (également avec condensation) |
5-100 % |
Température de fonctionnement |
-40-+70° C |
Note |
Veuillez noter que certains accessoires recommandés ne supportent qu'une plage de température allant de -25º C à +70º C et peuvent limiter les conditions de fonctionnement possibles pour l'ensemble du système. |
Température de stockage/transport |
-40-+70° C |
Dimensions (LxHxP) |
261 mm x 189 mm x 53 mm |
Poids |
1750 g |
Montage |
Montage mural |
Norme de protection |
IP65, IP67 |
Vibration CEI 60068-2-6 |
1 mm, 2 Hz-13,2 Hz, 90 min. 0,7 g, 13,2 Hz-100 Hz, 90 min. 3,5 mm, 3 Hz-9 Hz, 10 cycles, 1 octave/min. 1 g, 9 Hz-150 Hz, 10 cycles, 1 octave/min |
---|---|
Choc CEI 60068-2-27 |
15 g, durée 11 ms, 18 chocs |
Décharge électrostatique (ESD) EN 61000-4-2 |
Décharge contact 6 kV, décharge air 8 kV |
---|---|
Champ électromagnétique EN 61000-4-3 |
10 V/m (80-1000 MHz) |
Transitoires rapides (éclatement) EN 61000-4-4 |
Ligne électrique 2 kV, ligne de données 1 kV |
Surtension EN 61000-4-5 |
ligne électrique : 2 kV (ligne/terre), 1 kV (ligne/terre), 1 kV ligne de données |
Immunité à la conduction EN 61000-4-6 |
3 V (10 kHz-150 kHz), 10 V (150 kHz-80 MHz) |
EN 55032 |
EN 55032 Classe A |
---|---|
FCC CFR47 Part 15 |
FCC 47CFR Part 15, classe A |
Norme de base |
CE, EAC, marque de conformité réglementaire australienne (RCM) |
---|---|
Sécurité des équipements de contrôle industriels |
cUL 60950 |
Norme ferroviaire |
EN 50121-4 |
Transport |
E1 |
Garantie |
60 mois (veuillez vous référer aux conditions de garantie pour des informations détaillées) |
---|
Accessoires à commander séparément |
ACA22-M12 (CEE) (942 125-001), connecteur M12, code « D » (934 445-001) 2 m cordon avec connecteur M12, code « D » (934 578-001) 5 m cordon avec connecteurs M12, code « D » (934 578-002) 10 m cordon avec connecteurs M12, code « D » (934 578-003) cloison M12 code « D » vers RJ45 (934 498-001), ensemble de housses métalliques OCTOPUS (25 pièces) (942 057-001), ensemble de housses en plastique OCTOPUS (25 pièces) (942 057-002)* |
---|---|
Contenu de la livraison |
1 × dispositif, 1 x connecteur pour la connexion électrique, consignes générales de sécurité |
Documentation relative aux produit |
https://www.doc.hirschmann.com |
---|---|
Certificats |
https://www.doc.hirschmann.com/certificates.html |
Téléchargement de logiciels |
https://hirschmann-support.belden.com/en-US/downloads |
Mise à jour et révision |
Numéro de révision : 0.108 Date de révision : 19-06-2024 |
---|
