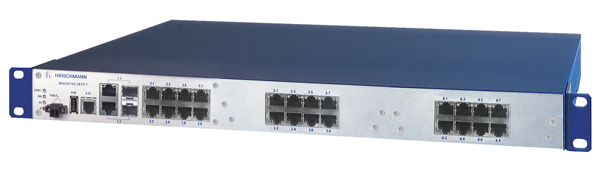

MACH102-24TP-F

Commutateur admnistrable 26-port Fast Ethernet 19 po

...
26 ports Fast Ethernet/commutateur de groupe de travail industriel Gigabit Ethernet (2 x ports GE), 24 x FE), géré, Couche logicielle 2 Professional, Commutation en mode différé, conception sans ventilateur

Régions disponibles : Global
État du cycle de vie : disponibilité limitée/passif
Remplacé par le texte suivant :
Recevoir des alertes sur les produits

Spécifications
Description du produit

Description

26 ports Fast Ethernet/commutateur de groupe de travail industriel Gigabit Ethernet (2 GE, 24 FE), administré, couche logicielle 2 professionnel, commutation de type stockage et transfert, conception sans ventilateur

Type de port et quantité

26 ports au total ; 24 x (10/100 BASE-TX, RJ45) et 2 ports Gigabit Combo

Cycle de vie du produit

Cycle de vie

Disponibilité limitée/passive - le produit entre en fin de vie

Disponibilité

Passif

Date de la dernière commande

2023-12-31

Date de la dernière livraison

2024-06-30

Plus d'interfaces

Contact d'alimentation/signalisation

1 x bornier enfichable, 2 broches, sortie commutable manuelle ou automatique (max. 1 A, 24 V DC ou 24 V AC)

Interface V.24

1 x prise RJ11, interface série pour la configuration du dispositif

Interface USB

1 x USB pour connecter l'adaptateur d'autoconfiguration ACA21-USB

Taille du réseau - Longueur de câble

Longueur du câble à paire torsadée

0-100 m

Longueur de câble de fibre monomode 9/125 μm

Fast Ethernet : voir le module SFP LWL M-FAST SFP-SM/LC et M-FAST SFP-SM+/LC ; Gigabit Ethernet : voir le module SFP LWL M-SFP-LX/LC

Longueur du câble de fibre monomode LH 9/125 μm

Fast Ethernet : voir le module SFP LWL M-FAST SFP-SM/LC et M-FAST SFP-SM+/LC ; Gigabit Ethernet : voir le module SFP LWL M-SFP-LX/LC et M-SFP-LH+/LC

Longueur du câble de fibre multimode 50/125 μm

Fast Ethernet : voir le module SFP LWL M-FAST SFP-MM/LC ; Gigabit Ethernet : voir le module SFP LWL M-SFP-SX/LC et M-SFP-LX/LC

Longueur du câble de fibre multimode 62,5/125 μm

Fast Ethernet : voir le module SFP LWL M-FAST SFP-MM/LC ; Gigabit Ethernet : voir le module SFP LWL M-SFP-SX/LC et M-SFP-LX/LC

Taille du réseau - cascadabilité

Topologie en ligne - /étoile

tout

Structure annulaire (HIPER-Ring) interrupteurs de quantité

50 (temps de reconfiguration 0,3 sec.)

Besoins en alimentation

Tension de fonctionnement

100 - 240 VAC, 47 - 63 Hz

Consommation d’énergie

16 W

Puissance de sortie en BTU (IT)/h

55

Fonctions de redondance

Anneau HIPER, MRP, MSTP, RSTP - IEEE802.1D-2004, MRP et RSTP simultanés, agrégation de liens

Logiciels

Fonctions de commutation

Désactiver l'apprentissage (fonctionnalité concentrateur), apprentissage VLAN indépendant, vieillissement rapide, entrées d'adresse unicast/multicast statiques, QoS/priorisation des ports (802.1D/p), priorisation TOS/DSCP, limiteur de diffusion sortante par port, contrôle de flux (802.3X), VLAN (802.1Q), protocole d'enregistrement GARP VLAN (GVRP), double marquage VLAN (QinQ), VLAN voix, protocole GMRP (GARP Multicast Registration Protocol), détecteur/quêteur IGMP (v1/v2/v3)

Fonctions de redondance

Configuration en anneau avancée pour MRP, mode cluster haute disponibilité basé sur la plate-forme K8s, avec trois machines physiques pour une entité DAC logique, idéal pour le déploiement de réseaux à grande échelle, protocole de redondance transparente à haute disponibilité (HSR) (IEC62439-3), Fast HIPER-Ring, agrégation de liens avec LACP, MSTP (802.1Q), MRP via agrégation de liens, protections RSTP, RSTP (protocole Rapid Spanning Tree), client MRP, RSTP 802.1D-2004

Fonctions de gestion du réseau

Prise en charge d'images logicielles doubles, TFTP, LLDP (802.1AB), LLDP-MED, SSHv1, SSHv2, V.24, HTTP, HTTPS, Traps, SNMP v1/v2/v3, Telnet

Fonctions de diagnostic

Détection de conflit d'adresse de gestion, détection de réapprentissage d'adresse, notification MAC, contact de signal, indication de l'état du périphérique, TCPDump, voyants, Syslog, surveillance des ports avec désactivation automatique, détection Link Flap, détection de surcharge, détection des discordances de duplex, surveillance de la vitesse de liaison et du duplex, RMON (1 D2]},2,3,9), surveillance des ports 1:1, surveillance des ports 8:1, surveillance des ports N:1, informations système, auto-tests au démarrage à froid, test du câble cuivre, administration SFP, dialogue de vérification de la configuration, Switch Dump

Configuration

Adaptateur d'autoconfiguration ACA11 support limité (RS20/30/40, MS20/30), annulation automatique de la configuration (roll-back), empreinte de configuration, client BOOTP/DHCP avec configuration automatique, serveur DHCP : par port, serveur DHCP : pools par VLAN, serveur DHCP : option 43, adaptateur d'autoconfiguration ACA21/22 (USB), HiDiscovery, relais DHCP avec option 82, interface de ligne de commande (CLI), script CLI, prise en charge MIB complète, administration Web, aide contextuelle

Caractéristiques de sécurité

sécurité des ports basée sur IP, sécurité des ports basée sur MAC, contrôle d'accès basé sur les ports avec 802.1X, VLAN invité/non authentifié, attribution VLAN via RADIUS, authentification multiclient par port, contournement de l'authentification MAC, accès à l'administration limité par VLAN, gestion des certificats HTTPS, accès restreint à l'administration, bannière d'utilisation appropriée, journalisation SNMP, administration des utilisateurs locaux, authentification à distance via RADIUS

Synchronisation du temps

Horloge en temps réel mise en mémoire tampon, client SNTP, serveur SNTP

Profils industriels

Protocole EtherNet/IP, protocole d'E/S PROFINET

Divers

Croisement manuel des câbles

Conditions ambiantes

MTBF (MIL-HDBK 217F: Gb 25º C)

13,26 années

Température de fonctionnement

0-+50° C

Température minimale de stockage

-20-+85° C

Humidité relative sans condensation

10-95 %

Dimensions (LxHxP)

448 mm x 44 mm x 310 mm (sans supports de fixation)

Poids

3,85 kg

Type de montage

Armoire de commande 19 po

Indice de protection IP

IP20

EMC Immunité aux interférences

Décharge électrostatique (ESD) EN 61000-4-2

Décharge contact 4 kV, décharge air 8 kV

Champ électromagnétique EN 61000-4-3

10 V/m (80-2700 MHz)

Transitoires rapides (éclatement) EN 61000-4-4

Ligne électrique 2 kV, ligne de données 4 kV

Surtension EN 61000-4-5

ligne électrique : 2 kV (ligne/terre), 1 kV (ligne/ligne), ligne de données 4 kV

Immunité à la conduction EN 61000-4-6

10 V (150 kHz-80 MHz)

Immunité émise EMC

EN 55022

EN 55022 Classe A

FCC 47CFR Partie 15

FCC 47CFR Part 15, classe A

Autorisations

Sécurité des équipements de contrôle industriels

cUL 508

Sécurité des équipements en technologie de l'information

cUL 60950-1

Fiabilité

Garantie

60 mois (veuillez vous référer aux conditions de garantie pour des informations détaillées)

Contenu de la livraison et accessoires

Accessoires à commander séparément

Modules SFP Fast Ethernet, modules SFP Gigabit Ethernet, adaptateur d'autoconfiguration ACA21-USB, câble de raccordement, logiciel d'administration réseau Industrial Hivision

Contenu de la livraison

Dispositif MACH100, bornier pour contact de signalisation, 2 supports avec vis de fixation (prémontés), pieds de boîtier - à coller, câble d'appareil non chauffant - modèle Euro

Instructions complémentaires

Documentation relative aux produit

https://www.doc.hirschmann.com

Certificats

https://www.doc.hirschmann.com/certificates.html

Téléchargement de logiciels

https://hirschmann-support.belden.com/en-US/downloads

Historique

Mise à jour et révision

Numéro de révision : 0.173 Date de révision : 25-03-2025

Références des pièces
Article n° Type
943969401 MACH102-24TP-F
