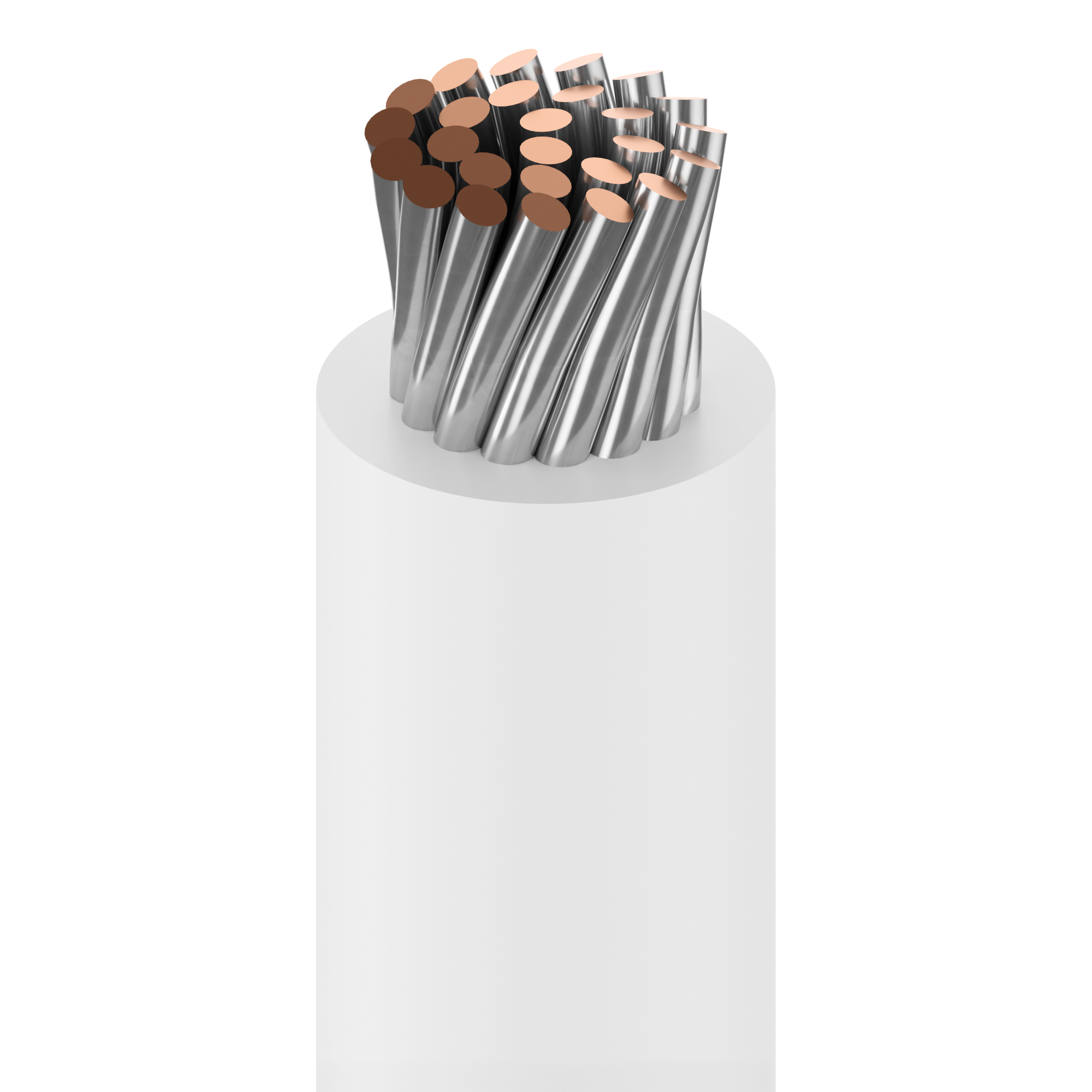

Numéro de produit: 8917

Fil de plomb, #16 Str TC, PVC Ins, AWM 1015 AWM 1230

Fil conducteur en plastique basse température, 16 AWG (26 x 30), cuivre étamé, isolation PVC, AWM 1015, AWM 1230, CSA type TEW JQA-F 600 V 105 °C

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8917
  • 8917
1 de 1

Spécifications

Expand All

Applications recommandées

Circuits d'interconnexion, câblage interne d'équipements informatiques et électroniques, câblage interne d'appareils, fil de machines-outils

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 1 16 AWG 26x30 TC - Tinned Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.123 in (3.12 mm)

Diamètre total du câble (nominal)

3,12 mm (0,123) po

Électricité

Nom. Conductor DCR Max. Current
4.0 Ohm/1000ft Single conductor in free air @ 30ºC: 26 A

Voltage

UL Voltage Rating
600 V RMS

Température

UL Temperature Operating
105°C -30°C To +105°C

Rayon de courbure

Stationary Min. Installation Min.
1.23 in (31.2 mm) 1.23 in (31.2 mm)

Tension de traction maximum

17 kg (37 livres)

Poids câble en vrac

14 lb/1000 pi

Environnement compatible

Intérieur, extérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

VW-1

Conformité NEC / UL

Article 310, MTW

Conformité AWM

AWM 1015, AWM 1230, CSA AWM I A/B

Conformité CEC / C(UL)

TEW

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.509 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE EN BOBINE DE CAISSE. , A - COULEURS À RAYURES EN STOCK. , P - COULEURS À RAYURES EN STOCK, COULEURS UNIES. AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100'.

Mise à jour et révision

Numéro de révision : 0.509 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE EN BOBINE DE CAISSE. , A - COULEURS À RAYURES EN STOCK. , P - COULEURS À RAYURES EN STOCK, COULEURS UNIES. AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100'.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8917 010100 Noir Bobine 100 pi 612825219392
8917 010500 Noir Bobine 500 pi 612825348009
8917 0101000 Noir Bobine 1,000 pi 612825219408 P
8917 0105000 Noir Bobine 5,000 pi 612825219415 C P
8917 013100 Bleu foncé Bobine 100 pi 612825219453
8917 013500 Bleu foncé Bobine 500 pi 612825219477
8917 0131000 Bleu foncé Bobine 1,000 pi 612825219460 P
8917 0135000 Bleu foncé Bobine 5,000 pi 612825219484 C
8917 001100 Brun Bobine 100 pi 612825219019
8917 0011000 Brun Bobine 1,000 pi 612825219026 P
8917 0081000 Gris Bobine 1,000 pi 612825219286 C P
8917 005100 Vert foncé Bobine 100 pi 612825219194
8917 005500 Vert foncé Bobine 500 pi 612825219217
8917 0051000 Vert foncé Bobine 1,000 pi 612825219200 P
8917 189100 Vert, rayure jaune Bobine 100 pi 612825219521 A
8917 1891000 Vert, rayure jaune Bobine 1,000 pi 612825219538 C A
8917 003100 Orange Bobine 100 pi 612825219118
8917 0031000 Orange Bobine 1,000 pi 612825219125 P
8917 002100 Rouge Bobine 100 pi 612825219071
8917 002500 Rouge Bobine 500 pi 612825219095
8917 0021000 Rouge Bobine 1,000 pi 612825219088 C P
8917 0025000 Rouge Bobine 5,000 pi 612825219101 C
8917 0071000 Violet Bobine 1,000 pi 612825219248 P
8917 009100 Blanc Bobine 100 pi 612825219316
8917 009500 Blanc Bobine 500 pi 612825219330
8917 0091000 Blanc Bobine 1,000 pi 612825219323 P
8917 0095000 Blanc Bobine 5,000 pi 612825219347 C
8917 004100 Jaune Bobine 100 pi 612825219156
8917 0041000 Jaune Bobine 1,000 pi 612825219163 C P
