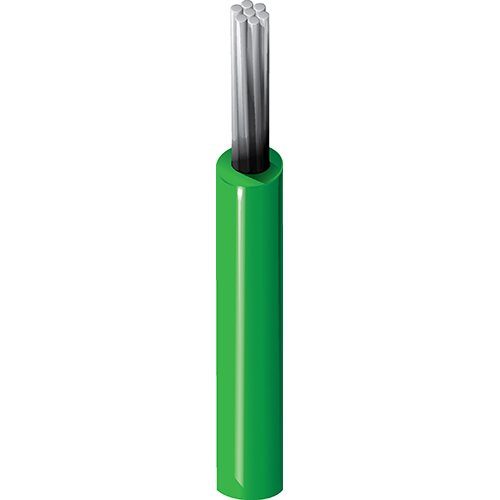

Numéro de produit: 8920

Fil de plomb, #22 Str TC, PVC Ins, AWM 1015 AWM 1230

Fil conducteur en plastique basse température, 22 AWG (7 x 30), cuivre étamé, isolation PVC, AWM 1015, AWM 1230, CSA type TEW JQA-F 600 V 105 °C

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8920
  • 8920
1 de 1

Spécifications

Expand All

Applications recommandées

Circuits d'interconnexion, câblage interne d'équipements informatiques et électroniques, câblage interne d'appareils, fil de machines-outils

Conducteur

AWG Stranding Material No. of Conductors
22 7x30 TC - Tinned Copper 1

Nombre de conducteurs

1

isolation

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.093 in 0.03 in

Voltage

UL Voltage Rating
600 V RMS

Température nominale non UL

105°C

Indice de température UL

105°C

Poids câble en vrac

5.8 lbs/1000ft

Rayon de courbure minimal des axes mineurs

0.38 in

Articles NEC

Article 310

Conformité NEC/(UL)

MTW

Conformité au style UL AWM

AWM 1015, AWM 1230

Indice CSA

600 V, 105°C

Conformité CSA AWM

CSA AWM I A/B

Type CSA

AWM I A/B ou TEW

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/96/EC (BFR)

Oui

Directive UE 2011/65/EU (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/EU (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

Marquage CE UE

Oui

CA Prop 65

Oui

MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Inflammabilité UL

VW-1

Inflammabilité CSA

FT1

Tension nominale UL

600 V RMS

Plénum (oui/non)

Non

Note de bas de page

C - MONTAGE EN BOBINE DE CAISSE. , P - COULEURS À RAYURES EN STOCK COULEURS UNIES. AJOUTEUR DE RAYURES DE $8.00/M= POUR 1 OU 2 RAYURES. COMMANDE MINIMUM DE 10 000' POUR LA COMBINAISON DE COULEURS. LA MISE EN PLACE SERA SOUMISE À DEUX MORCEAUX (+ OU -) 10 % PAR BOBINE, AVEC UNE LONGUEUR MINIMUM DE 100'.

Mise à jour et révision

Numéro de révision : 0.357 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.357 Date de révision : 03-02-2025


Report An Error

Références des pièces

Article n° Couleur Type de conditionnement Longueur UPC
8920 010100 Noir Bobine 100 pi 612825220688
8920 0101000 Noir Bobine 1,000 pi 612825220695
8920 0105000 Noir Bobine 5,000 pi 612825220701
8920 013100 Bleu foncé Bobine 100 pi 612825220732
8920 0131000 Bleu foncé Bobine 1,000 pi 612825220749
8920 0011000 Brun Bobine 1,000 pi 612825220466
8920 0081000 Gris Bobine 1,000 pi 612825220619
8920 0051000 Vert foncé Bobine 1,000 pi 612825348047
8920 0031000 Orange Bobine 1,000 pi 612825220534
8920 002100 Rouge Bobine 100 pi 612825220497
8920 0021000 Rouge Bobine 1,000 pi 612825220503
8920 0025000 Rouge Bobine 5,000 pi 612825220510
8920 0071000 Violet Bobine 1,000 pi 612825220596
8920 009100 Blanc Bobine 100 pi 612825220640
8920 0091000 Blanc Bobine 1,000 pi 612825220657
8920 004100 Jaune Bobine 100 pi 612825220558
8920 0041000 Jaune Bobine 1,000 pi 612825220565
