Numéro de produit: 9729LS

RS-232/422, 2PR #24 Str TC, PO ins, IF, LSNH Jkt, 300 V, SWA

RS-232/422, 2 paires de câbles en cuivre étamé AWG 24, isolation en polyoléfine (PO, PE, PP), feuilletage individuel + pas de blindage global, gaine LSZH / FRNC, 300 V, SWA

  • Disponibilité:
    Mondial
  • Statut:
    Actif

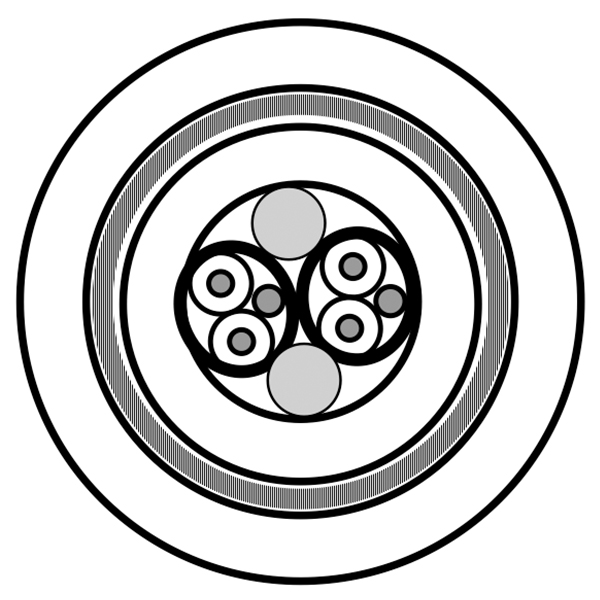

9729LS
  • 9729LS
1 de 1

Spécifications

Expand All

Applications recommandées

câble d'instrumentation et d'ordinateur ; pour les applications de transmission de données

Conducteur

Size Stranding Material
24 7x32 TC - Tinned Copper

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.55 mm (0.0610 in) Black & Red, Black & White
Red, Green

Blindage interne

Shield Type Material
Tape Bi-Laminate (Alum+Poly)

Blindage extérieur

Material
Bi-Laminate (Alum+Poly)

Gaine intérieure

Material Nom. Diameter Color
LSZH - Low Smoke Zero Halogen (Flame Retardant) 7.9 mm (0.31 in) Chrome (RAL 7037)

Armure

Armor Type & Material Armor Thickness Coverage
SWA - Steel Wire Armor 0.9 mm Min. 95%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.35 mm (0.0531 in) 12.5 mm

Électricité

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Max. Current
78.7 Ohm/km (24.0 Ohm/1000ft) 59.1 Ohm/km (18.0 Ohm/1000ft) 41 pF/m (12 pF/ft) 76.1 pF/m (23.2 pF/ft) 100 Ohm 1 A

Haute fréquence (nominale/typique)

Frequency Nom. Insertion Loss (Attenuation) [dB/100m]
2 MHz 4.63
3 MHz 5.35
4 MHz 5.91
5 MHz 6.5
6 MHz 6.89
11 MHz 9.15
12 MHz 9.51
24 MHz 13.16

Température

Installation Storage
-15°C To +80°C -45°C To +80°C

Rayon de courbure

Installation Min.
187.5 mm

Environnement compatible

IntérieurIntérieur/ExtérieurExtérieurIntérieur/Extérieur - Euroclasse Eca, Résistance au soleil

Inflammabilité/réaction au feu

CEI 60332-3-24

Conformité ISO/IEC

IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %

Conformité CENELEC

EN 50290-2-20

Normes européennes sans halogène

Conformité sans halogène CEI 62821-1 = Oui, CEI 60754-1 - Quantité d'halogène = Zéro, CEI 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, CEI 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Mise à jour et révision

Numéro de révision : 0.241 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.241 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
9729LS.00500 Noir Bobine 500 m 8719605022516
9729LS.001000 Noir Bobine 1,000 m 8719605022509
9729LS.011000 Noir Bobine 1,000 m 8719605022523
