Numéro de produit: NH50106AUFB

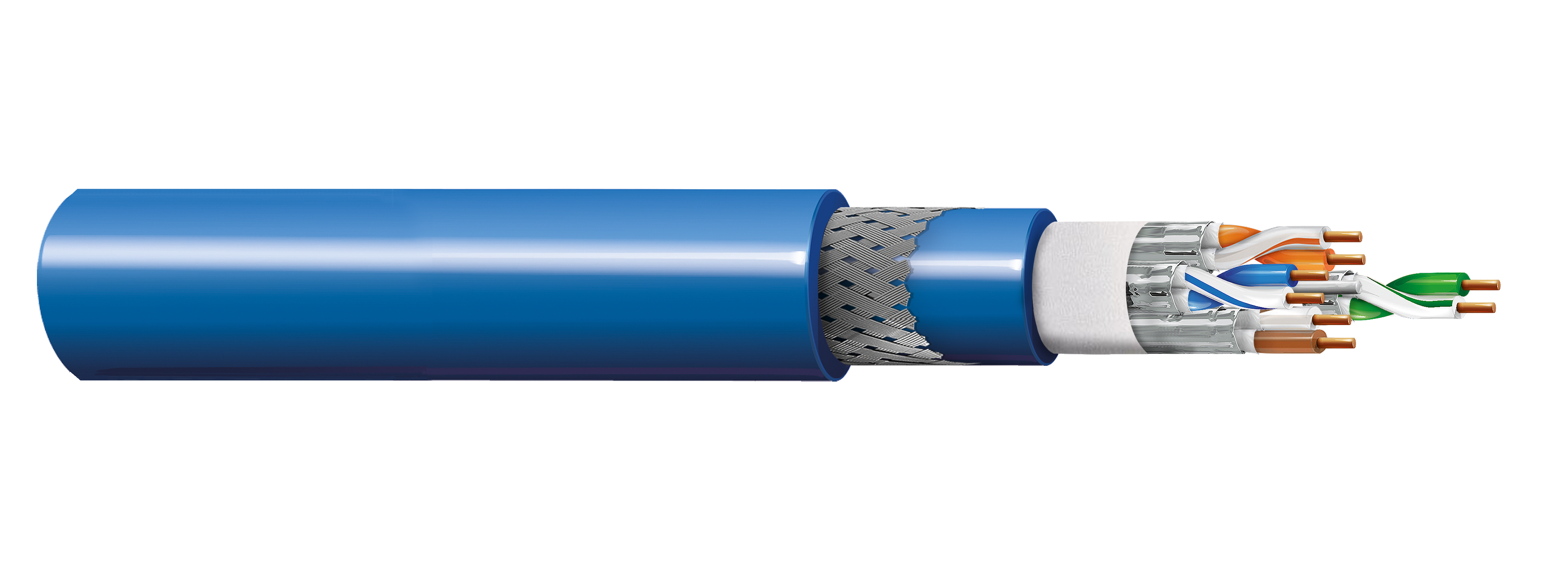

Câble Ethernet industriel DataTuff™ CAT6A 4x2x23AWG/1 U/FTP SWB résistant au feu

Câble Ethernet industriel DataTuff™ CAT6A 4x2x23AWG/1 U/FTP SWB résistant au feu

  • Disponibilité:
    Mondial
  • Statut:
    Actif
NH50106AUFB
  • NH50106AUFB
1 de 1

Spécifications

Expand All

Applications recommandées

Connexion Ethernet industriel Cat 6A avec capacité de résistance au feu

Conducteur

Size Stranding Stranding Class Material No. of Pairs No. of Elements
23 AWG Solid Class 1 BC - Bare Copper 4 8

isolation

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene 1.58 mm (0.0622 in) Blue & White with Blue Strips, Orange & White with Orange Strips, Green & White with Green Strips, Brown & White with Brown Strips Fire Protection Barrier: Mica glass Tape(MGT)

Blindage interne

Element Shield Type Material Drainwire Type Notes
Individual Pair Tape Bi-Laminate (Alum+Poly) 26 AWG (Solid) TC All 4 individually shielded Pairs laid up together & made circular

Gaine intérieure

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 11.8 mm (0.465 in)

Armure

Armor Type & Material
SWB - Steel Wire Braid Armor

Gaine extérieure

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

Diamètre total du câble (nominal)

15.0 + /- 0,50 mm

Électricité

Max. Conductor DCR Nom. Characteristic Impedance
73.2 Ohm/km @ 20 Deg. C 100 Ohm

Délai

Max. Delay Skew
45 ns/70m

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB]
4 3.8 dB/70m 66.3 63.3 56.0 53.0 23.0
10 5.9dB/70m 60.3 57.3 48.0 45.0 25.0
20 8.4 dB/70m 55.8 52.8 42.0 39.0 25.0
25 9.4 dB/70m 54.3 51.3 40.0 37.0 24.3
31.25 10.5 dB/70m 52.9 49.9 38.1 35.1 23.6
62.5 15.0 dB/70m 48.4 45.4 32.1 29.1 21.5
100 19.1 dB/70m 45.3 42.3 28.0 25.0 20.1
250 31.1 dB/70m 39.3 36.3 20.0 17.0 17.3
300 34.3 dB/70m 38.1 35.1 18.5 15.5 17.3
500 45.3dB/70m 34.8 31.8 14.0 11.0 17.3

Voltage

Voltage Rating
60 V

Température

Operating
-40°C to + 80°C

Environnement compatible

Résistance aux UV, résistance aux hydrocarbures

Inflammabilité/réaction au feu

CEI 60332-1-2, CEI 60332-3-22, CEI 60331-23

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

ANSI/TIA 568.2-D

Conformité ISO/IEC

CEI 61156-5, CEI 61034-2 - Transmittance minimale de densité de fumée = 60 %

Normes européennes sans halogène

IEC 60754-1 - Quantité d'halogène = 0,5 %, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Conformité aux directives européennes

Directive UE 2011/65/EU (RoHS 2)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.23 Date de révision : 25-07-2025

Mise à jour et révision

Numéro de révision : 0.23 Date de révision : 25-07-2025
