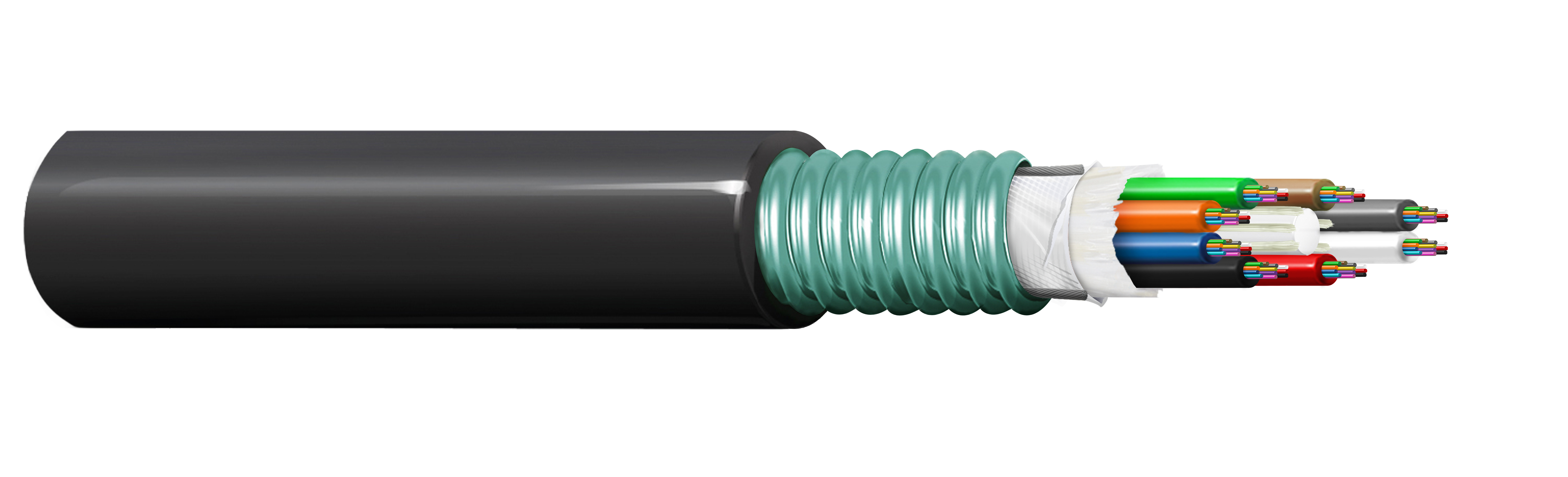

Câble à fibre optique à structure libre multitube-DMLU12HA096BKAA

Tubes remplis de gel universels (intérieur/extérieur) (12F/T), noyau sec, câble à tube multi-faisceau à fibre optique avec élément de résistance central en FRP, armure en ruban d'acier ondulé et gaine extérieure à faible émission de fumée et sans halogène (noire), 96 fibres SM G.652.D. Conforme à la norme IEC 60332-1.

Disponibilité:

Asie-Pacifique
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Catégorie de produits	Câble fibre optique à structure libre multitube
Applications recommandées	Pour une utilisation extérieure/intérieure dans les systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus et le câblage dorsal de bâtiment. Pour une utilisation extérieure/intérieure dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Facile à installer dans les conduits, les tunnels et les tranchées et/ou les tubes. Convient à l'enfouissement direct.

Catégorie de produits

Câble fibre optique à structure libre multitube

Applications recommandées

Pour une utilisation extérieure/intérieure dans les systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus et le câblage dorsal de bâtiment. Pour une utilisation extérieure/intérieure dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Facile à installer dans les conduits, les tunnels et les tranchées et/ou les tubes. Convient à l'enfouissement direct.

Spécifications de la fibre

Type de fibre	OS2, G.652.D
Diamètre de noyau de la fibre	9 µm
Diamètre de fibre	125 µm
Matériau tampon de fibre	PBT – Polybutylène téréphtalate
Nombre de fibres	96
Code couleur de la fibre	TIA-598-D

Conception du câble

Nombre de sous-unités actives	8
Fibres par sous-unité	12
Blocage de l'eau des sous-unités	Rempli de gel
Couleur de la sous-unité	Bleu, orange, vert, marron, gris, blanc, rouge, noir
Type d’élément de résistance centrale	GRP
Blocage de l’eau du noyau du câble	Fils hydrofuges + Ruban

Spécifications de la gaine intérieure

Nombre de cordons de déchirement de gaine intérieure	2

Spécifications de l'armure

Type d'armure et matériau	CST - Ruban en acier ondulé

Spécifications de la gaine extérieure

Matériau de la gaine	LSZH – Low Smoke Zero Halogen (retardateur de flamme)
Nom. Diamètre	14,8 mm (0,583 po)
Couleur de la gaine extérieure	Noir

Caractéristiques optiques

Wavelength	1310 nm	1550 nm
Max. Attenuation	0.36 dB/km	0.22 dB/km
Mode Field Diameter	9.2 µm	10.4 µm

Caractéristiques mécaniques

Rayon de courbure minimal pendant l’installation	20 x câble OD
Rayon de courbure minimal pendant le fonctionnement	10 x câble OD
Résistance maximale à la traction pendant l'installation	2000 N (450 lbf)
Résistance à la traction maximale pendant le fonctionnement	600 N (130 lbf)
Résistance à l'écrasement	1000N/100mm

Tests mécaniques

Description	Tested Standard
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E11
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11
Cable Max. Tensile Strength Installation (Short Term)	IEC 60794-1-21-E1
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3
Cable Impact Resistance	IEC 60794-1-21-E4
Waterblocking	IEC 60794-F5

Poids câble en vrac	245 kg/km (165 lb/1000 pi)

Plage de température

Plage de température de fonctionnement	-40 °C à + 70 °C
Plage de température de stockage	-40 °C à + 70 °C

Normes et conformité

Environnement compatible	Intérieur/extérieur, intérieur, extérieur, non halogéné, enfouissement
Inflammabilité/réaction au feu	CEI 60332-1-2
Conformité ISO/IEC	IEC 60793-1-1IEC 60794-1-1, IEC 61034-2 - Transmission minimale de la densité de la fumée = 60 %
Normes européennes sans halogène	IEC 60754-2 - Quantité de gaz acides halogénés - Conductivité max = 10, IEC 60754-2 - Quantité de gaz acides halogénés - pH min = 4,3
Conformité aux directives européennes	Directive UE 2011/65/EU (RoHS 2)
