Numéro de produit: FS4L0966G

Sous-unités de blindage en ruban d'acier ondulé OM4 96 fibres pour extérieur (12F) Gel

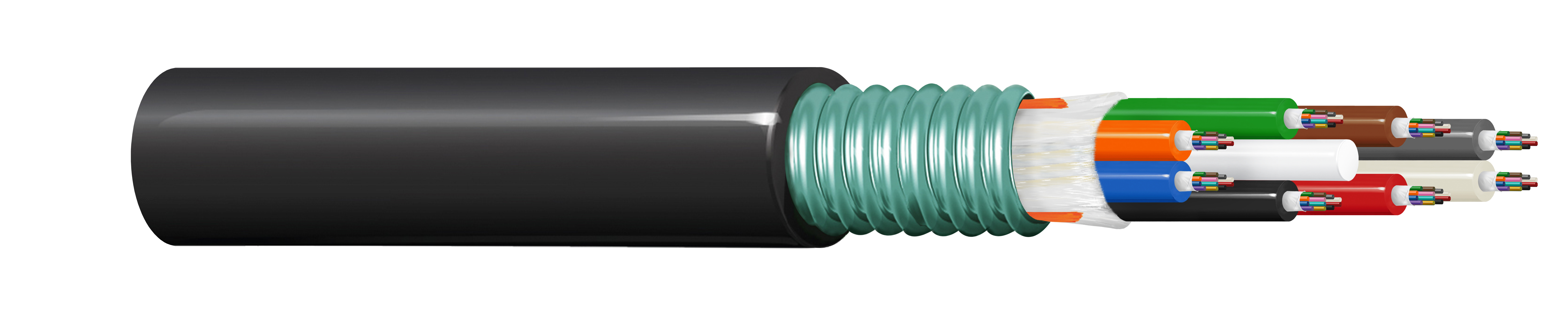

Câble FX Outdoor, tube libre, OM4, 96 fibres, blindage en ruban d'acier ondulé OSP, sous-unités (12F) en gel, gaine noire

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FS4L0966G
  • FS4L0966G
1 de 1

Spécifications

Expand All

Catégorie de produits

Câble fibre optique à structure libre multitube

Applications recommandées

Réseau de campus, longue distance, dorsale

Type de fibre

OM4

Diamètre de noyau de la fibre

50/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

96

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

8

Fibres par sous-unité

12

Blocage de l'eau des sous-unités

Rempli de gel

Diamètre sous-unité

2,5 mm (0,098) po

Couleur de la sous-unité

TIA-598-D

Type d’élément de résistance centrale

GRP

Type d'armure et matériau

CST - Ruban en acier ondulé

Élément de résistance

Fils en fibre de verre

Matériau de la gaine

PVC – Chlorure de polyvinyle

Nom. Diamètre

15,2 mm (0,600) po

Couleur de la gaine extérieure

Noir

Gaine extérieure avec fil de déchirement

2

Caractéristiques optiques

Wavelength 850 nm 1300 nm
Max. Attenuation 3.0 dB/km 1.0 dB/km
10 Gigabit Ethernet Performance 400 m --
40 Gigabit Ethernet Performance 150 m --
100 Gigabit Ethernet Performance 100 m --
Min. Effective Modal Bandwidth (EMB) 4,700 MHz.km --
Min. Overfilled Launch (OFL) Bandwidth 3,500 MHz.km 500 MHz.km

Rayon de courbure minimal pendant l’installation

20x câble OD

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

134 lbs/kft (199 kg/km)

Plage de température d'installation

-30°C à +60°C

Plage de température de fonctionnement

-40°C à +70°C

Plage de température de stockage

-40°C à +70°C

Environnement compatible

Extérieur, résistance à la lumière, enfouissement

Conformité ICEA

S-87-640

Conformité normes TIA/EIA

568.3, 598-D

Conformité Telcordia

Telcordia GR-20

Conformité aux directives européennes

Directive UE 2015/863/EU (amendement RoHS 2)

Mise à jour et révision

Numéro de révision : 0.8 Date de révision : 12-12-2025

Mise à jour et révision

Numéro de révision : 0.8 Date de révision : 12-12-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation
FS4L0966G Noir Bobine
