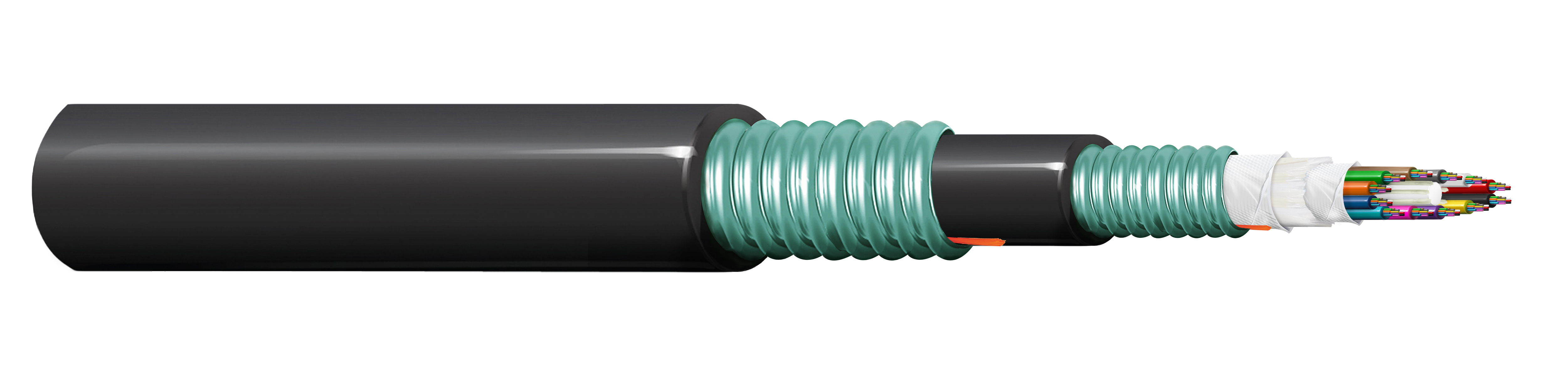

Câble à fibre optique à structure libre multitube-GBYJF32

Câble à tube multi-faisceau à fibre optique à noyau sec pour extérieur avec fils de verre comme élément de résistance, armure intérieure en ruban d'acier ondulé (entièrement protégé contre les rongeurs), gaine intérieure en polyéthylène, armure extérieure en ruban d'acier ondulé (entièrement protégé contre les rongeurs) et gaine extérieure en polyéthylène. Caractéristique du produit : ce câble bénéficie d'une protection améliorée contre les rongeurs grâce au ruban d'acier ondulé (protection totale contre les rongeurs) et d'une protection supplémentaire avec un double blindage. Composé de 12 tubes de diamètre 1,9mm avec 132 fibres (11t x 12f) SM OS2 G.657.A2.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Environnement	Extérieur
Applications recommandées	Pour une utilisation en extérieur dans des systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus, le câblage dorsal de bâtiment (riser) et/ou le câblage horizontal. Pour une utilisation en extérieur dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Facile à installer dans des conduits, des tunnels et des tranchées et/ou des tubes. Convient à l'enfouissement direct.

Environnement

Extérieur

Applications recommandées

Pour une utilisation en extérieur dans des systèmes de câblage structurés (de données) tels que le câblage dorsal industriel, le câblage dorsal de campus, le câblage dorsal de bâtiment (riser) et/ou le câblage horizontal. Pour une utilisation en extérieur dans les réseaux industriels, de télécommunications, de télévision par câble et/ou de diffusion. Facile à installer dans des conduits, des tunnels et des tranchées et/ou des tubes. Convient à l'enfouissement direct.

Conception

Conception du câble à fibre optique

Fiber Type	Fiber Grade acc. ITU-T	Fiber Count	Subunit Color
OS2	G.657A2	132	TIA coding (Gxxxxxx.T): Blue, Orange, Green, Brown, Gray, White, Red, Black, Yellow, Violet, Pink

Code couleur de la fibre	Codage TIA (Gxxxxxx.T) : bleu, orange, vert, marron, gris, blanc, rouge, noir, jaune, violet, rose, aqua

Type d’élément de résistance centrale	GRP
Le noyau du câble est étanche	Oui
Blocage de l’eau du noyau du câble	Ruban de fils de verre hydrofuges +
Poids câble en vrac	360 kg/km

Caractéristiques des sous-unités

Nombre de sous-unités actives	11
Nombre de places de sous-unités	12
Fibres par sous-unité	12

Spécifications physiques

Type d'armure	Double blindage en ruban d'acier

Caractéristiques de la gaine

Nombre de gaines	Gaine double

Gaine intérieure

Couleur	Noir
Matériel	PE - Polyéthylène

Spécifications de la gaine extérieure

Gaine extérieure

Material	Color	Nominal Diameter	Ripcord
PE - Polyethylene	Black	20.5 mm	Yes

Caractéristiques optiques

Atténuation maximale à 1310 nm	0.40 dB/km
Atténuation maximale à 1550 nm	0.30 dB/km
Atténuation maximale à 1625 nm	0.30 dB/km

Caractéristiques mécaniques

Tests mécaniques

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	410 mm	IEC 60794-3-10
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	410 mm	IEC 60794-3-10
Cable Max. Tensile Strength Installation (Short Term)	IEC 60794-1-21-E1	6000 N (1349 lbf)	IEC 60794-3-10
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1	2000 N (450 lbf)	IEC 60794-3-10
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	22 kN/m	IEC 60794-3-10
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3	11 kN/m	IEC 60794-3-10
Cable Impact Resistance	IEC 60794-1-21-E4	10 J, 300 mm Radius, 3 Cycles	IEC 60794-3-10

Plage de température

Plage de température de fonctionnement	-30 °C à +70 °C
Plage de température d'installation	-5 °C à +50 °C
Plage de température de stockage	-30 °C à +70 °C
