Câble flexible-HF12G0.5P

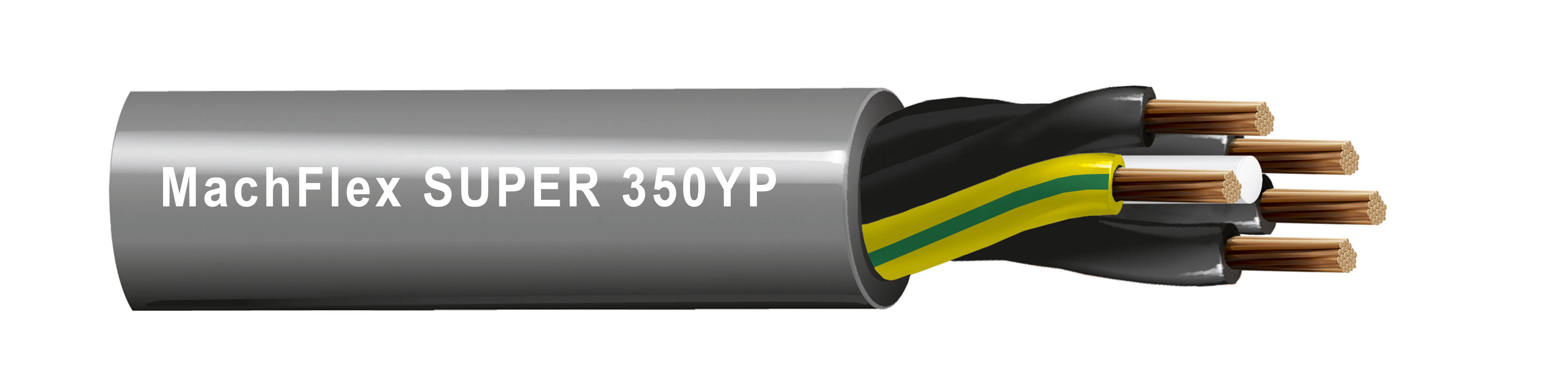

Câble de commande MachFlex™ High Flex Super 350YP 11 conducteurs + 1 conducteur de terre 0,5 mm², cuivre nu toronné, isolation PVC, gaine PUR

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Conçu pour les applications qui sont placées dans des installations occasionnellement flexibles et fixes. Les applications des câbles comprennent les capteurs de contrôle de précision, les machines de contrôle multi-axes, les contrôleurs de température, les panneaux de contrôle, les outils de coupe de machines, les équipements auxiliaires, le contrôle de la vitesse du moteur, les machines de production et bien d'autres. La gaine PUR assure au câble une excellente résistance à l'abrasion et des cycles de flexion de plus de 5 millions, ce qui le rend idéal pour les chaînes de traînée et les champs en mouvement fréquent.

Applications recommandées

Conçu pour les applications qui sont placées dans des installations occasionnellement flexibles et fixes. Les applications des câbles comprennent les capteurs de contrôle de précision, les machines de contrôle multi-axes, les contrôleurs de température, les panneaux de contrôle, les outils de coupe de machines, les équipements auxiliaires, le contrôle de la vitesse du moteur, les machines de production et bien d'autres. La gaine PUR assure au câble une excellente résistance à l'abrasion et des cycles de flexion de plus de 5 millions, ce qui le rend idéal pour les chaînes de traînée et les champs en mouvement fréquent.

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Stranding Class	Material
Conductor(s)	11	0.5 mm²	Stranded	Class 6	BC - Bare Copper
Ground	1	0.5 mm²	Stranded	Class 6	BC - Bare Copper

isolation

Element	Material	Color Code
Conductor(s)	PVC - Polyvinyl Chloride	Black #1, Black #2, Black #3, Black #4, Black #5, Black #6, Black #7, Black #8, Black #9, Black #10, Black #11
Ground	PVC - Polyvinyl Chloride	Yellow/Green

Gaine extérieure

Material
PUR - Polyurethane

Diamètre total du câble (nominal)	9,7 mm (0,38 po)

Caractéristiques électriques

Voltage

Voltage Rating
300/500 V (Max. Operating Voltage), 4000 V (Testing Voltage)

Caractéristiques mécaniques

Température

Operating	Installation
-5°C to +70°C(Occasional movement)	-40°C to +80°C(Fixed installation)

Rayon de courbure

Installation Min.	Flexing Min.
38.8 mm (1.53 in)	72.75 mm

Poids câble en vrac	130 kg/km (87 lb/1000 pi)

Normes et conformité

Environnement compatible	Résistance à la lumière, résistance aux UV, résistance aux hydrocarbures
Inflammabilité/réaction au feu	IEC 60332-1-2, DIN VDE 0482-332-1-2, DIN EN 60332-1-2
Conformité ISO/IEC	IEC 60228
Conformité aux directives européennes	Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2)
Autre(s) norme(s) de conformité	VDE 0285, EN 50525-2-51, VDE 0285-525-2-51, VDE 0295, EN 50363-3, EN 50363-10-2, BS 6360

Notes sur le produit

Notes	Normes générales de référence : VDE 0207-363-3, VDE 0207-363-10-2

Historique

Mise à jour et révision	Numéro de révision : 0.48 Date de révision : 07-09-2025

Information

Mise à jour et révision	Numéro de révision : 0.48 Date de révision : 07-09-2025

Report An Error

Références des pièces

Article n°	Couleur	Longueur
HF12G0.5P 010100M	Noir, RAL 9004	100 m
HF12G0.5P 010200M	Noir, RAL 9004	200 m
HF12G0.5P 010300M	Noir, RAL 9004	300 m
HF12G0.5P 006100M	Bleu	100 m
HF12G0.5P 006200M	Bleu	200 m
HF12G0.5P 006300M	Bleu	300 m
HF12G0.5P G8U100M	Gris RAL 7001	100 m
HF12G0.5P G8U200M	Gris RAL 7001	200 m
HF12G0.5P G8U300M	Gris RAL 7001	300 m
