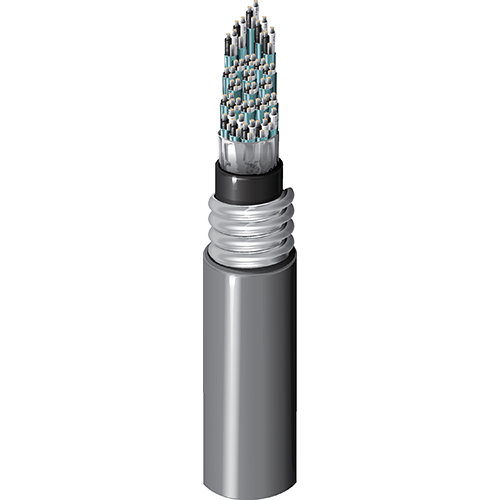

Câble ACIC - 23500D

Câble d'instrumentation canadien TC-ACIC 300 V, 6 paires 16 AWG (7 x 24) en cuivre étamé, isolation XLPE, code couleur E1, blindage individuel Beldfoil®, gaine intérieure en PVC, armure à verrouillage en aluminium, gaine extérieure en PVC, 90 °C (humide) et 105 °C (sec) CSA HLABCD, résistance au soleil -40 °C &

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Type de conditionnement	Bobine

Aperçu du produit

Applications recommandées	Contrôle industriel, Chemins de câbles et conduits, Contrôle numérique, Instruments (4-20 mA, 0-10 V, ...), Contrôle numérique basse tension (24 V, …), Codeurs, Circuits de contrôle, Système de contrôle distribué (DCS), Automate programmable industriel (PLC), Solénoïdes, Vannes, Actionneurs, Positionneurs

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	6	16 AWG	7x24	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	XLP, XLPO, XLPE (Thermoset)	0.025 in (0.64 mm)	0.108 in (2.74 mm)	Black and White and Numbered

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	18 AWG (7x26) TC

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	18 AWG (7x26) TC

Gaine intérieure

Material	Nom. Thickness	Nom. Diameter	Color
PVC - Polyvinyl Chloride	0.063 in (1.6 mm)	0.736 in (18.7 mm)	Black

Armure

Armor Type & Material	Armor Thickness	Diameter Over Armor
AIA - Aluminum Interlock Armor	0.025 in	0.961 in

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.052 in (1.3 mm)	1.065 in	Yes

Diamètre total du câble (nominal)	1.065 po

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Inner Shield DCR
4.6 Ohm/1000ft	5.4 Ohm/1000ft (18 Ohm/km)

Blindage extérieur nominal DCR@Cond DCR1-cnv	4,5 Ohm/1000 pieds (15 Ohm/km)

Voltage

Voltage Rating
300 V (CEC ACIC)

Caractéristiques mécaniques

Température

Operating
Dry: -40°C to +105°C, Wet: -40°C to +90°C

Rayon de courbure

Stationary Min.	Installation Min.
12.72 in (323.1 mm)	12.72 in

Tension de traction maximum	91 kg (200 livres)
Poids câble en vrac	484 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière
Conformité CEC / C(UL)	ACIC, HLABCD, ACIC
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
