Numéro de produit: 23507

ACIC 300 V, 1 Tri #16 Str TC, isolation PVC E1, OS, gaine PVC, armure AIA, gaine PVC, 105 °C sec 75 °C humide CSA HLBCD SUN RES -40 °C

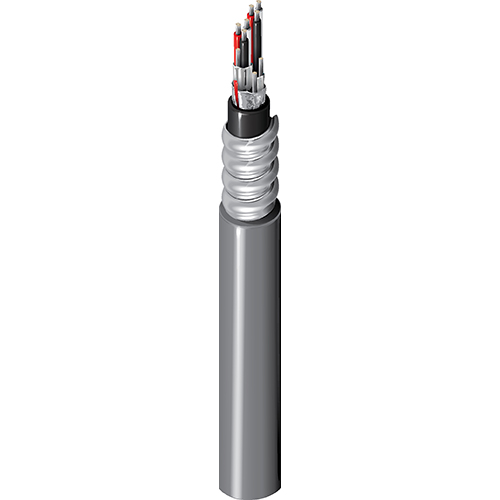

Câble d'instrumentation canadien TC-ACIC 300 V, 1 triade 16 AWG (7 x 24) en cuivre étamé, isolation en PVC, code couleur E1, blindage global Beldfoil®, gaine intérieure en PVC, armure à verrouillage en aluminium, gaine extérieure en PVC, 105 °C sec, 75 °C humide CSA HLBCD SUN RES -40 °C

  • Disponibilité:
    Mondial
  • Statut:
    Actif
23507
  • 23507
1 de 1

Spécifications

Expand All

Type de conditionnement

Bobine

Applications recommandées

Contrôle industriel, Chemins de câbles et conduits, Contrôle numérique, Instruments (4-20 mA, 0-10 V, ...), Contrôle numérique basse tension (24 V, …), Codeurs, Circuits de contrôle, Système de contrôle distribué (DCS), Automate programmable industriel (PLC), Solénoïdes, Vannes, Actionneurs, Positionneurs

Conducteur

Element No. of Elements Size Stranding Material
Triad(s) 1 16 AWG 7x24 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Triad(s) PVC - Polyvinyl Chloride 0.025 in (0.64 mm) 0.108 in (2.74 mm) Black, White, Red

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (7x26) TC

Gaine intérieure

Material Nom. Thickness Nom. Diameter Ripcord Color
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.329 in (8.36 mm) Yes Black

Armure

Armor Type & Material Armor Thickness Diameter Over Armor
AIA - Aluminum Interlock Armor 0.025 in 0.509 in

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.052 in (1.3 mm) 0.613 in Yes

Diamètre total du câble (nominal)

0.613 po

Électricité

Nom. Conductor DCR Max. Current
4.2 Ohm/1000ft 6.4 Amps per Conductor at 30ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

4,8 Ohm/1000 pieds (16 Ohm/km)

Voltage

Voltage Rating
300 V (CSA ACIC)

Température

Operating Installation
Dry: -40°C to +105°C, Wet: -40°C to +75°C -25°C To +105

Rayon de courbure

Stationary Min. Installation Min.
7.35 in (187 mm) 7.35 in

Tension de traction maximum

91 kg (200 livres)

Poids câble en vrac

183 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux UV

Conformité CEC / C(UL)

HLABCD, ACIC

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.359 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.359 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Type de présentation UPC
23507 06010000 Bobine 612825322399
23507 0602500 Bobine 612825322405
23507 0602500 Bobine 612825322405
23507 0605000 Bobine 612825322412
23507 0605000 Bobine 612825322412
23507 0105000 Bobine
