Numéro de produit: 9489

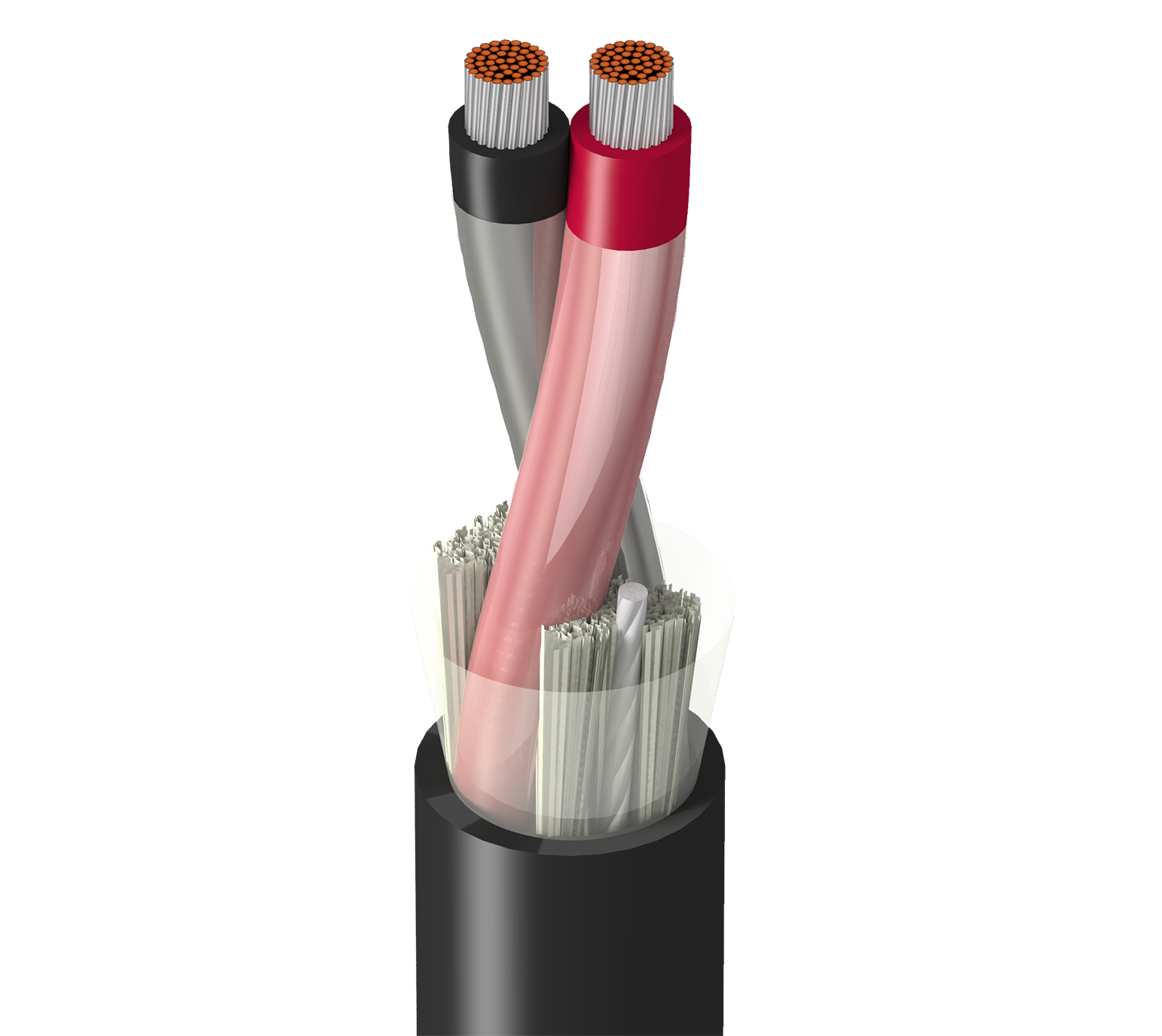

Instrument haute performance, 1 Pr #12 Str TC, PVC-NYL Ins E2, Blk PVC Kkt, 600 V TC

Instrumentation haute performance, 1 paire de fils en cuivre étamé 12 AWG (37 x 27), isolation PVC-NYL, code couleur E2, gaine extérieure en PVC noir, 600 V TC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9489
  • 9489
1 de 1

Spécifications

Expand All

Applications recommandées

Contrôle industriel, Chemins de câbles et conduits, Contrôle numérique, Instruments (4-20 mA, 0-10 V, ...), Contrôle numérique basse tension (24 V, …), Codeurs, Circuits de contrôle, Contrôle distribué

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 2 12 AWG 37x27 TC - Tinned Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC/Nylon - Polyvinyl Chloride + Nylon 0.022 in (0.56 mm) 0.145 in (3.68 mm) Black, Red

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.38 in Yes

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
1.65 Ohm/1000ft 24.4 pF/ft (80.1 pF/m) 0.19 µH/ft (0.62 µH/m) 31 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
600 V (TC), 150 V (NPLF)

Température

UL Temperature Operating
90°C Dry, 90°C Wet Wet/Dry: -30°C to 90°C

Rayon de courbure

Stationary Min. Installation Min.
1.52 in (38.6 mm) 1.9 in

Tension de traction maximum

75.48 kg (166.4 livres)

Poids câble en vrac

84 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière du soleil, enfouissement

Inflammabilité/réaction au feu

Chargement UL 1685 UL, IEEE 1202 FT4

Conformité NEC / UL

Article 336, article 760

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

D'autres codes couleur sont disponibles sur demande.

Mise à jour et révision

Numéro de révision : 0.432 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.432 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
9489 0101000 Noir 612825253839 C
