Modules d'E/S numériques pour systèmes de bus de terrain

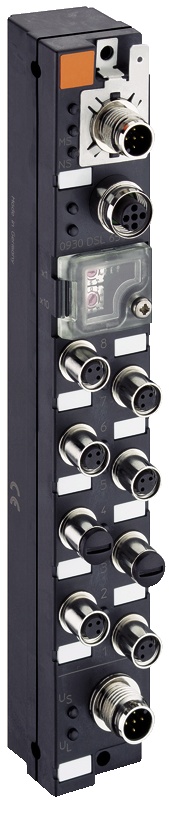

LioN-S M8-30, plastique, DeviceNet, connecteur de bus M12, codage A, 8 E/S numériques, M8 3 pôles, alimentation actionneur M12, codage A

Spécifications

Famille de produits	Systèmes d'E/S : actif - autonome
Côté 1 Sous-famille de produits	LioN-S
Description de l'élément	0930 DSL 650
Type de dispositif	Module d'E/S
Compatibilité des protocoles	DeviceNet
Fonction d'E/S	8DIO
Connexion bus	M12, 5 pôles, code A
Connexion de l’alimentation électrique	M12, 5 pôles, code A
Connexion d'E/S	M8, 3 pôles, code A
Type d'E/S	Entrée/sortie numérique (universelle)

Matériau du boîtier	PBT + ASA

Degré de protection/Indice IP**	IP67
Couleur du boîtier	Noir
Enrobé	Non
Dimensions (L x H x P) en mm	30 mm x 40 mm x 205 mm
Poids	200 g
Température ambiante (fonctionnement)*	-10 °C à 60 °C
Résistance aux vibrations	15 g / 5 - 500 Hz
Résistance aux chocs	50 g / 11ms
Type de montage	2 Montage du trou à vis. Utilisez les vis ordinaires M4 x 25/30/40 (latérales) avec des rondelles de blocage dentées (selon le DIN 125) et des écrous autobloquants.
Couple de serrage (vis de fixation)	M4: 1 Nm
Couple de serrage (connexion à la terre (FE))	M4: 1 Nm
Couple de serrage (connexion bus)	M12: 0.5 Nm
Couple de serrage (connexion électrique)	M12: 0.5 Nm
Couple de serrage (connexion d'E/S)	M8: 0.3 Nm
Inclus dans la livraison	Étiquettes attachables : 10 x, Bouchons d’étanchéité : 2 x M8

Connexion	M12, 5 pôles, code A
Nombre de connexions	2
Vitesse de transmission	125 kbps... 500 kbps
Réglage de la vitesse de transmission	Automatique
Adressage via des commutateurs d'adresse rotatifs	0…63 déc
Adressage via DeviceNet	99 dec
Code produit	25

Tension d'alimentation du module de connexion	M12, 5 pôles, code A
Nombre de connexions	2
Capacité de charge actuelle du connecteur	max. 4 A
Tension d'alimentation du module (nominale)	24 V DC (SELV/PELV)
Tension d'alimentation du module (plage)	19 V CC à 30 V CC
Consommation actuelle (typ.)	65 mA (à 24 V CC)
Protection polarité inversée	Oui
Indicateur de statut (alimentation du système)	LED vert
Indicateur de diagnostic	Non
Tension d'alimentation du capteur de connexion	M12, 5 pôles, code A
Nombre de connexions	1
Capacité de charge actuelle du connecteur	max. 4 A
Tension d'alimentation du capteur (nominale)	24 V DC (SELV/PELV)
Tension d'alimentation du capteur (plage)	19 V CC à 30 V CC
Protection polarité inversée	Oui
Indicateur de statut (alimentation du capteur)	LED vert
Indicateur de diagnostic	Non
Tension d'alimentation de l'actionneur de connexion	M12, 5 pôles, code A
Nombre de connexions	1
Capacité de charge actuelle du connecteur	max. 4 A
Tension d'alimentation de l'actionneur (nominale)	24 V DC (SELV/PELV)
Tension d'alimentation de l'actionneur (plage)	19 V CC à 30 V CC
Protection polarité inversée	Oui
Indicateur de tension (alimentation de l'actionneur)	LED vert
Indicateur de diagnostic	Non

Nombre de canaux d'entrée Tout ou Rien	8 max., universel
Connexion	M8, 3 pôles, code A
Nombre de ports	8x, 1 à 8
Type de canal	Type 3 selon CEI 61131-2
Alimentation du capteur	max. 100 mA par port (à 30°C)
Câblage d'entrée	2, 3 fils
Tension nominale	24 V DC via US (alimentation du module)
Courant nominal	généralement 5 mA
Type de capteur	PNP
Plage de tension d'entrée "0" signal	-3 V CC …+5 V CC
Plage de tension d'entrée "1" signal	11 V CC … 30 V CC
Temps de filtrage de l'entrée	1 ms, fixe
Circuit de protection	Électroniquement : protection contre les surcharges, protection contre les courts-circuits
Indicateur de statut (entrées)	LED jaune par canal
Indicateur de diagnostic	LED rouge par port

Nombre de canaux de sortie numérique	8 max., universel
Connexion	M8, 3 pôles, code B
Courant de sortie par canal	max. 0,5 A
Nombre de ports	8x, X1 à X8
Type de canal	Commutation P
Câblage de sortie	2, 3 fils
Tension nominale	24 V DC via UL (alimentation de l'actionneur)
Courant de sortie par module	max. 4 A
Isolation galvanique	Non
Circuit de protection	Électroniquement : protection contre les surcharges, protection contre les courts-circuits
Comportement de surcharge	Commutation automatique allumer-éteindre/redémarrage manuel
Indicateur de statut (sorties)	LED jaune par canal
Indicateur de diagnostic	LED rouge par canal

US (tension d'alimentation du système) / FE	500 V DC
US / UL (tension d'alimentation de l'actionneur)	500 V DC
UL / FE	500 V DC
Connexion Bus / FE	500 V DC

Directive EMC	2014/30/EU
Décharge électrostatique (ESD) EN 61000-4-2	Critère B ; décharge de contact 4 kV, décharge d'air 8 kV
Champ électromagnétique EN 61000-4-3	Critère A ; intensité du champ : 10 V/m
Transitoires rapides (salves) EN 61000-4-4	Critère B, 2 kV
Surtension EN 61000-4-5	Critère B ; lignes d'alimentation CC : 0,5 kV/0,5 kV (symétrique/asymétrique) ; Pour ports d'E/S avec câbles de 30 m ±±
Immunité conduite EN 61000-4-6	Critère A ; tension d'essai 10 V
EN 55022 propriétés d'interférence radio	Classe A

CE	Oui
Conforme au RoHS	Oui

UL	Certification cULus, UL 508
Fichier UL	E230848

Degré de protection/Note de l'indice IP	** uniquement s'il est monté et verrouillé en combinaison avec le connecteur Hirschmann / Lumberg Automation.
Note pour la connexion de l'alimentation du système	*ne pas connecter/déconnecter sous tension !
Mise à jour et révision	Numéro de révision : 0.57 Date de révision : 24-05-2023
