Diode de données - Train HT à diode de données ferroviaires

Les dispositifs RDD20 se composent de 2 routeurs indépendants DATA IN et DATA OUT. À l'intérieur du dispositif, il existe une connexion de données unidirectionnelle continue (100 Mbit/s) de DATA IN à DATA OUT pour la transmission de données. En raison des exigences de sécurité, la transmission de données n'est possible que de DATA IN vers DATA OUT. Data Diode pour tension de fonctionnement VAC 110 VDC et 110/230 VAC avec les applications ferroviaires

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Description du produit

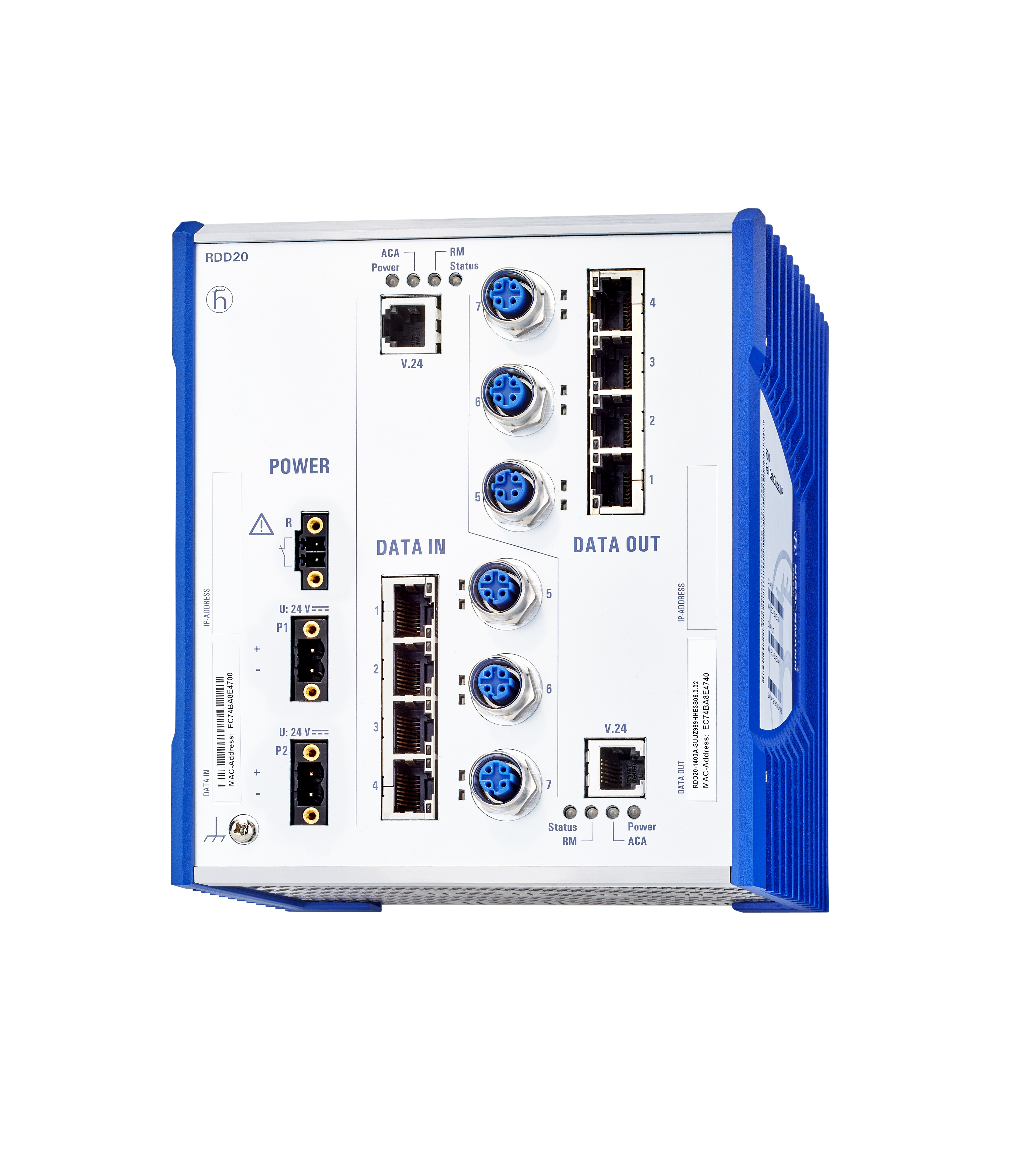

Type	Rail Data Diode HV Train (code produit : RDD20-1400A-EKKS999HHE3SXX.X.XX)
Nom	Rail Data Diode HV Train
Version du logiciel	HiOS 09.0.09
Type de port et quantité	14 ports au total, dont 6 x M12 "D"-codés et 8 x RJ45

Cycle de vie du produit

Date de la dernière commande	2026-01-31
Date de la dernière livraison	2026-04-30
Date du dernier service	2031-04-30

Plus d'interfaces

Contact d'alimentation/signalisation	2 blocs de terminaux enfichables, 3 broches/1 bloc de terminal enfichable, 2 broches
Interface V.24	2 prises RJ11
Emplacement pour carte SD	2 emplacements pour carte SD pour adaptateur d'autoconfiguration ACA31

Taille du réseau - Longueur de câble

Paire torsadée (TP)	0-100 m

Taille du réseau - cascadabilité

Topologie en ligne - /étoile	tout

Besoins en alimentation

Tension de fonctionnement	2 x 110 VCC (77. 138 VCC), 2 x 110 / 230 VCA (93,5. 253 VCA)
Consommation électrique	21 W

Logiciels

Commutation	Apprentissage VLAN indépendant , Vieillissement rapide , Entrées d'adresses statiques monodiffusion/multidiffusion , QoS / Priorisation des ports (802.1D/p) , Priorisation TOS/DSCP , Mode de confiance d'interface , Gestion des files d'attente CoS , Classification et contrôle DiffServ IP entrants , Mise en forme des files d'attente / Bande passante maximale , Contrôle de flux (802.3X) , Mise en forme des interfaces de sortie , Protection contre les tempêtes d'entrée , Trames Jumbo , VLAN (802.1Q) , VLAN basé sur le protocole , Mode VLAN non pris en charge , VLAN voix , VLAN basé sur l'adresse MAC , VLAN basé sur le sous-réseau IP , Surveillance IGMP/Interrogateur par VLAN (v1/v2/v3) , Filtrage multidiffusion inconnu , Protocole d'enregistrement multiple de VLAN (MVRP) , Protocole d'enregistrement multiple d'adresses MAC (MMRP) , Protocole d'enregistrement multiple (MRP) , Trames Jumbo , Protection contre les boucles de couche 2
Redondance	HIPER-Ring (commutateur en anneau) , HIPER-Ring sur agrégation de liens , Agrégation de liens avec LACP , Sauvegarde de liens , Protocole de redondance des médias (MRP) (IEC62439-2) - Gestionnaire de redondance , Protocole de redondance des médias (MRP) (IEC62439-2) - Client de redondance , MRP sur agrégation de liens , Gestionnaire de sous-anneaux , RSTP 802.1D-2004 (IEC62439-1) , Protections RSTP , VRRP , Suivi VRRP , HiVRRP (améliorations VRRP) , Couplage réseau redondant
Administration	Client DNS, prise en charge d'images logicielles doubles, TFTP, SFTP, SCP LLDP (802.1AB), LLDP-MED, SSHv2, V.24, HTTP, HTTPS, Traps, SNMP v1/v2/v3, Telnet, serveur OPC-UA
Diagnostic	Détection de conflit d'administration d'adresse, notification MAC, contact de signal, indication de l'état du périphérique, TCPDump, voyants, Syslog, connexion permanente à ACA, notification par e-mail, surveillance des ports avec désactivation automatique, détection du volet de liaison, détection de surcharge, détection des discordances de duplex, surveillance de la vitesse de liaison et du duplex, RMON (1,2,3,9), mise en miroir des ports 1:1, mise en miroir des ports 8:1, mise en miroir des ports N:1, RSPAN, SFLOW, mise en miroir VLAN , informations système, autotests au démarrage à froid, test du câble cuivre, administration SFP, configuration Check Dialog, Switch Dump, Snapshot configuration de la facilité des instantanés
Configuration	Annulation automatique de la configuration (restauration), empreinte de configuration, fichier de configuration textuel (XML), client BOOTP/DHCP avec configuration automatique, serveur DHCP : par port, serveur DHCP : pools par VLAN, adaptateur de configuration automatique ACA31 (carte SD), HiDiscovery, relais DHCP avec option 82, interface de ligne de commande (CLI), script CLI, prise en charge MIB complète, aide contextuelle de gestion Web, sauvegarde de la configuration sur un serveur distant lors de l'enregistrement, effacement de la configuration mais conservation des paramètres IP, gestion des scripts CLI via ENVM au démarrage, gestion basée sur HTML5
Sécurité	Sécurité des ports basée sur MAC, Contrôle d'accès basé sur les ports avec 802.1X, VLAN invité/non authentifié, Serveur d'authentification intégré (IAS), Affectation de VLAN RADIUS, Affectation de stratégie RADIUS, Authentification multi-clients par port, Contournement de l'authentification MAC, Surveillance DHCP, Inspection ARP dynamique, Prévention automatique des dénis de service, LDAP, Liste de contrôle d'accès basée sur MAC d'entrée, Liste de contrôle d'accès basée sur IPv4 d'entrée, Liste de contrôle d'accès basée sur le temps, Liste de contrôle d'accès basée sur VLAN, Liste de contrôle d'accès basée sur VLAN d'entrée, Limitation basée sur le flux des listes de contrôle d'accès, Accès à la gestion restreint par VLAN, Indication de sécurité des périphériques, Piste d'audit, Journalisation CLI, Gestion des certificats HTTPS, Accès de gestion restreint, Bannière d'utilisation appropriée, Politique de mot de passe configurable, Nombre de tentatives de connexion configurable, Journalisation SNMP, Niveaux de privilèges multiples, Gestion des utilisateurs locaux, Authentification à distance via RADIUS, Verrouillage du compte utilisateur, Modification du mot de passe à la première connexion
Synchronisation du temps	Horloge transparente PTPv2 à deux étapes, horloge limite PTPv2, horloge temps réel tamponnée, client SNTP, serveur SNTPHorloge transparente PTPv2 à deux étapes, horloge limite PTPv2, horloge temps réel tamponnée, client SNTP, serveur SNTP
Divers	Mise hors tension du port, croisement manuel des câbles
Routage	Assistant IP/UDP, routage à vitesse filaire complète, interfaces de routeur basées sur les ports, interfaces de routeur basées sur le VLAN, interface de bouclage, filtre ICMP, diffusions dirigées vers le réseau, OSPFv2, RIP v1/v2, découverte de routeur ICMP (IRDP), routage monodiffusion statique, proxy ARP, suivi de route statique

Conditions ambiantes

MTBF (Telcordia SR-332 Numéro 3) @ 25°C	78.4 h
Température de fonctionnement	-40-+70 °C
Température minimale de stockage	-40-+85 °C
Humidité relative (sans condensation)	5-95 %
Dimensions (LxHxP)	146 mm x 164 mm x 120 mm
Poids	2200 g
Type de montage	Rail DIN
Norme de protection	IP20

Stabilité mécanique

Vibration CEI 60068-2-6	Fonctionnement : 5 Hz. 150 Hz, bruit à large bande vertical : 1,0 m/s² (rms) horizontale : 0,7 m/s² (rms), hors fonctionnement : 5 Hz. 150 Hz, bruit à large bande vertical : 7,9 m/s² (rms) horizontale : 5,5 m/s² (valeur efficace)
Choc CEI 60068-2-27	vertical : 30 m/s², 30 ms, horizontal : 50 m/s², 30 ms

EMC Immunité aux interférences

Décharge électrostatique (ESD) EN 61000-4-2	Décharge contact 6 kV, décharge air 8 kV
Champ électromagnétique EN 61000-4-3	20 V/m (80. 1000 MHz), 10 V/m (1400. 2000 MHz), 5 V/m (2000. 2700 MHz), 3 V/m (5100. 6000 MHz)
Transitoires rapides (éclatement) EN 61000-4-4	Ligne électrique 2 kV, ligne de données 2 kV
Surtension EN 61000-4-5	2 kV (ligne/terre), alimentation électrique 1 kV (ligne/terre) ligne de données 2 kV (ligne/terre)
Immunité à la conduction EN 61000-4-6	10 V (150 kHz. 80 MHz)
FR 61000-4-16 tension de fréquence secteur	300 A/m

Immunité émise EMC

EN 55032	EN 55032 Classe A
EN 55022	EN 55022 Classe A
FCC CFR47 Part 15	FCC 47CFR Part 15, classe A

Autorisations

Norme de base	CE, EN 60131-2
Sécurité des équipements de contrôle industriels	EN 60950-1
Transport	EN50121-4, EN51055, EN 45545-2

Fiabilité

Garantie	60 mois (veuillez vous référer aux <a href="https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf"conditions de garantie </a pour des informations détaillées)

Contenu de la livraison et accessoires

Accessoires à commander séparément	Câble de terminal 943 301-001; Adaptateur de configuration automatique ACA31 942 074-001 ; Logiciel de gestion de réseau Industrial HiVision 943 156-xxx ; Bornier à 3 broches pour tension d'alimentation (50 pièces) 943 845-008 ; Bornier à 2 broches pour contact de signal (50 pièces). 943 845-010 ; Cordon d'alimentation 942 000-001 ; Capuchon de protection pour prise RJ45 (50 pièces) 943 936-001; Jeu de cache-poussière pour prise M12, métal (25 pièces) 942 057-001 ; Jeu de cache-poussière pour douille M12, plastique (25 pièces) 942 057-002
Contenu de la livraison	Dispositif, borniers, instructions générales de sécurité

Accessoires à commander séparément

Câble de terminal 943 301-001; Adaptateur de configuration automatique ACA31 942 074-001 ; Logiciel de gestion de réseau Industrial HiVision 943 156-xxx ; Bornier à 3 broches pour tension d'alimentation (50 pièces) 943 845-008 ; Bornier à 2 broches pour contact de signal (50 pièces). 943 845-010 ; Cordon d'alimentation 942 000-001 ; Capuchon de protection pour prise RJ45 (50 pièces) 943 936-001; Jeu de cache-poussière pour prise M12, métal (25 pièces) 942 057-001 ; Jeu de cache-poussière pour douille M12, plastique (25 pièces) 942 057-002

Contenu de la livraison

Dispositif, borniers, instructions générales de sécurité

Instructions complémentaires

Documentation relative aux produit	https://www.doc.hirschmann.com
Certificats	https://www.doc.hirschmann.com/certificates.html
Téléchargement de logiciels	https://my.belden.com/s/downloads
