Numéro de produit: 5541PT

Thermostat & Contrôle, #22-2pr, TC, Indiv. Feuille, CMR

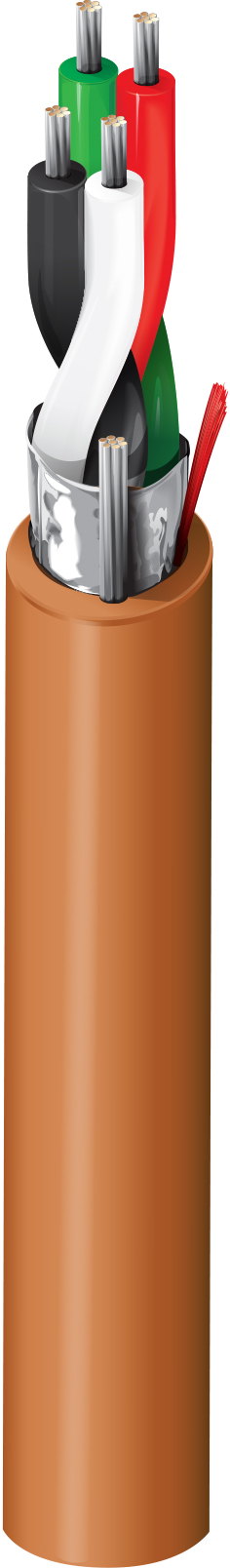

Câble de commande de thermostat, Riser-CMR, paires de cuivre étamé toronné 2-22 AWG avec isolation en mousse de polyoléfine, blindage individuel Beldfoil® et gaine en PVC &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
5541PT
  • 5541PT
1 de 1

Spécifications

Expand All

Applications recommandées

Thermostat, contrôle, environnement bruyant

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 2 22 7x30 TC - Tinned Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Foam) 0.0175 in (0.445 mm) 0.064 in (1.6 mm) Black and White, Green and Red HDPE

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 18 AWG (7x26) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.202 in

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Nom. Velocity of Prop. Max. Current
17.9 Ohm/1000ft 16.9 pF/ft (55.4 pF/m) 0.21 µH/ft (0.69 µH/m) 78% 2.1 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

0,84 Ohm/1000 pieds (2,8 Ohm/km)

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
75°C -20°C To +75°C

Rayon de courbure

Stationary Min. Installation Min.
2.02 in (51.3 mm) 2.02 in

Tension de traction maximum

26.7 kg (58.8 livres)

Poids câble en vrac

23,3 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

Colonne montante UL 1666, FT4

Conformité CPR

CPR Euroclass: Eca

Conformité NEC / UL

Article 800, CMR

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

6541PT

Mise à jour et révision

Numéro de révision : 0.338 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.338 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
5541PT 0011000 Brun 612825164265 C
