Numéro de produit: 9451

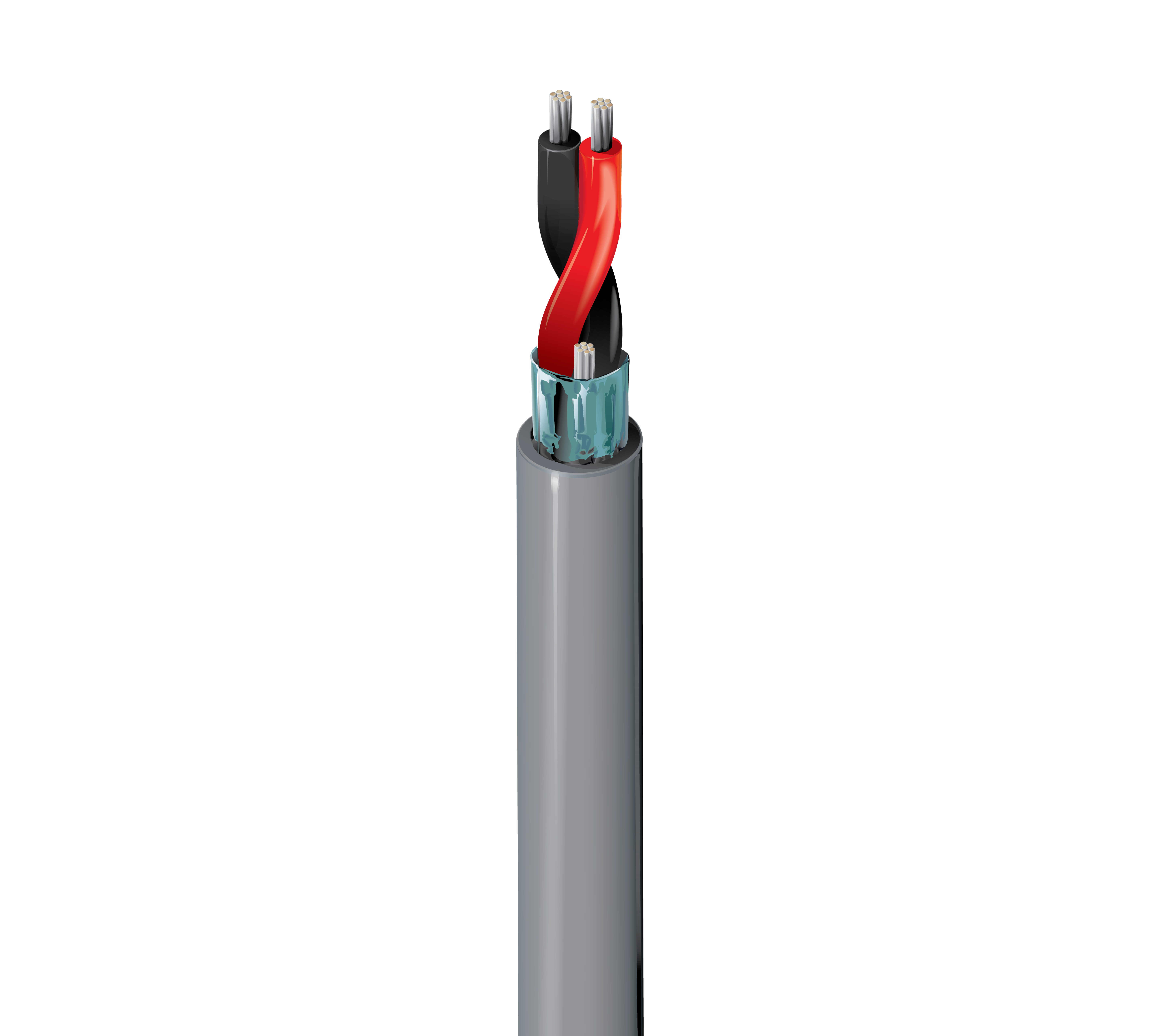

Câble audio, 1 paire, calibre 22 AWG TC, blindé, Riser

Câble audio, 1 paire de cuivre étamé toronné 22 AWG (7x30), isolation en polypropylène, blindage Beldfoil®, drain, colonne montante, gaine en PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9451
5 de 5

Spécifications

Expand All

Applications recommandées

Équipement de dénudage automatique ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.009 in (0.23 mm) 0.046 in (1.2 mm) Black & Red

Blindage extérieur

Shield Type Material Coverage Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC Jacket and shield are bonded so both can be removed on automatic stripping equipment. Drain wire is inside foil shield.

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.020 in (0.51 mm) 0.135 in (3.43 mm)

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 14.1 Ohm/1000ft (46.3 Ohm/km) 35 pF/ft (110 pF/m) 67 pF/ft (220 pF/m) 45 Ohm 1.54 ns/ft 0.17 µH/ft (0.56 µH/m) 66% 2.9 Amps per Conductor at 25ºC

Nom Outer Shield DCR

14,3 Ohm/1000 pieds (46,9 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMR)

Température

UL Temperature Operating
60°C -20°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
1.4 in (36 mm) 1.4 in (36 mm)

Tension de traction maximum

12 kg (27 livres)

Poids câble en vrac

14 lb/1000 pi (21 kg/km)

Environnement compatible

Intérieur - Colonne montante, intérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

Colonne montante UL 1666, IEEE 1202 FT4, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMR

Conformité CEC / C(UL)

CMR

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro du plénum

9451P

Notes

Pour la connexion croisée, utiliser avec 1814R (et al.) Câbles serpentins.

Mise à jour et révision

Numéro de révision : 0.687 Date de révision : 18-12-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À +10 % DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.687 Date de révision : 18-12-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À +10 % DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9451 0101000 Noir Bobine 1,000 pi 612825252795
9451 010U1000 Noir UnReel 1,000 pi 612825425205
9451 010N1000 Noir Bobine avec petit canon 1,000 pi 612825252771
9451 010Z1000 Noir Boîte ReelTuff 1,000 pi 612825252535
9451 0105000 Noir Bobine 5,000 pi 612825252764 C N
9451 006U1000 Bleu clair UnReel 1,000 pi 612825425168
9451 006Z1000 Bleu clair Boîte ReelTuff 1,000 pi 612825252672
9451 0065000 Bleu clair Bobine 5,000 pi 612825252641 C N
9451 001U1000 Brun UnReel 1,000 pi 612825425120
9451 001Z1000 Brun Boîte ReelTuff 1,000 pi 612825252580
9451 0015000 Brun Bobine 5,000 pi 612825252542 C N
9451 008500 Gris Bobine 500 pi 612825252733
9451 008U500 Gris UnReel 500 pi 612825425182
9451 008T1000 Gris Bobine 1,000 pi 612825252702
9451 008U1000 Gris UnReel 1,000 pi 612825252719
9451 008N1000 Gris Bobine avec petit canon 1,000 pi 612825252696
9451 0081000 Gris Bobine 1,000 pi
9451 008Z1000 Gris Boîte ReelTuff 1,000 pi 612825252757
9451 0085000 Gris Bobine 5,000 pi 612825252689 C N
9451 N3UU1000 Vert, Mil UnReel 1,000 pi 612825425113
9451 N3U5000 Vert, Mil Bobine 5,000 pi 612825252528 C N
9451 N3UZ1000 Mil Green Boîte ReelTuff 1,000 pi 612825438175
9451 003U1000 Orange UnReel 1,000 pi 612825425144
9451 003Z1000 Orange Boîte ReelTuff 1,000 pi 612825252634
9451 0035000 Orange Bobine 5,000 pi 612825252597 C N
9451 002U1000 Rouge UnReel 1,000 pi 612825425137
9451 002N1000 Rouge Bobine avec petit canon 1,000 pi 612825252573
9451 002Z1000 Rouge Boîte ReelTuff 1,000 pi 612825252603
9451 0025000 Rouge Bobine 5,000 pi 612825252566 C N
9451 007U1000 Violet UnReel 1,000 pi 612825425175
9451 007Z1000 Violet Boîte ReelTuff 1,000 pi 612825252726
9451 0075000 Violet Bobine 5,000 pi 612825252665 C N
9451 009U1000 Blanc UnReel 1,000 pi 612825425199
9451 009Z1000 Blanc Boîte ReelTuff 1,000 pi 612825252788
9451 0095000 Blanc Bobine 5,000 pi 612825252740 C N
9451 004U1000 Jaune UnReel 1,000 pi 612825425151
9451 004N1000 Jaune Bobine avec petit canon 1,000 pi 612825252627
9451 004Z1000 Jaune Boîte ReelTuff 1,000 pi 612825252658
9451 0045000 Jaune Bobine 5,000 pi 612825252610 C N
