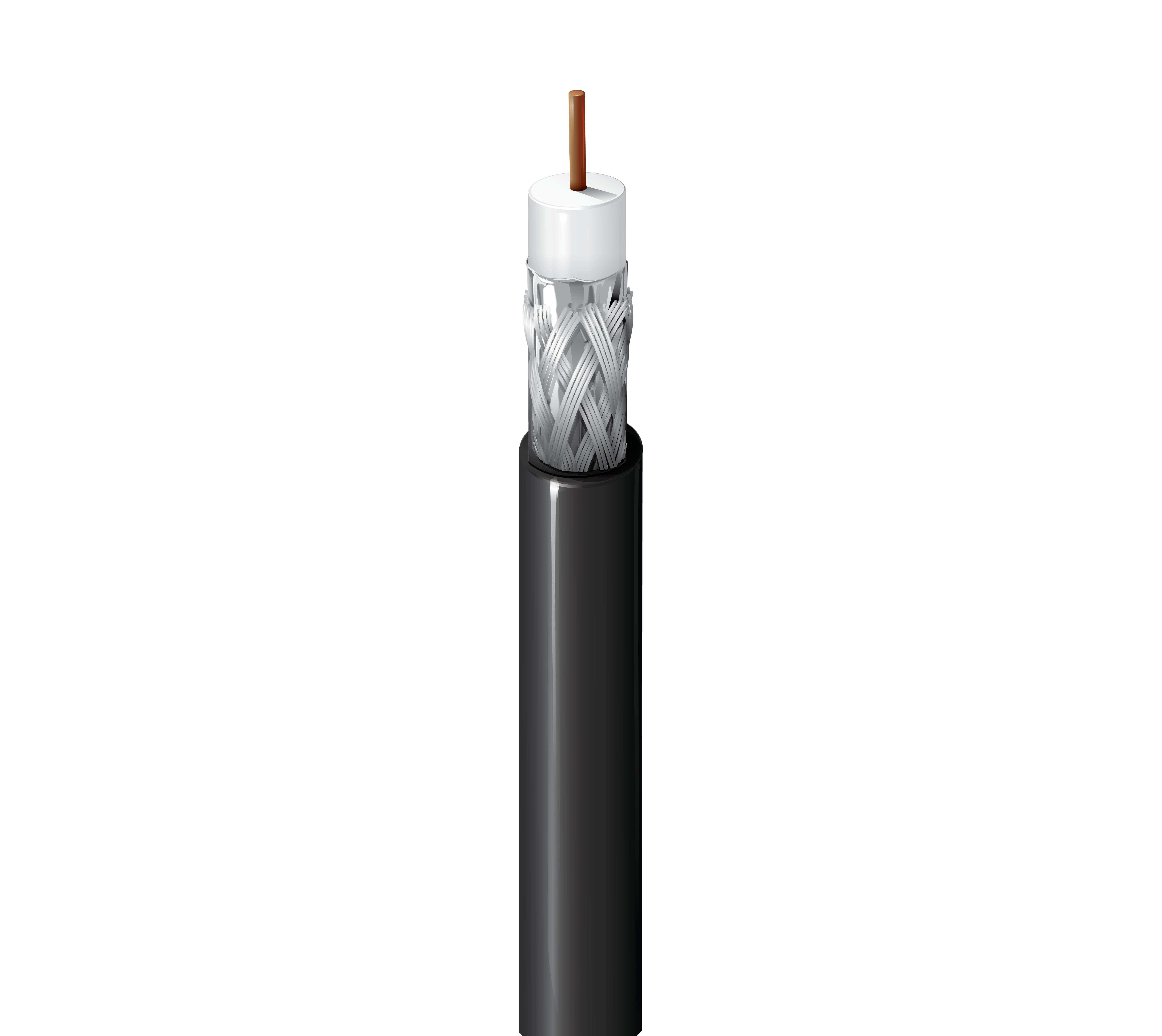

Numéro de produit: 9914

Câble coaxial de transmission sans fil 50 ohms, RG-8, 10 AWG BC solide, feuille + tresse 95 % TC, gaine PVC, CMG

Câble coaxial de transmission sans fil 50 ohms, RG-8, conducteur en cuivre nu massif 10 AWG, isolation PE, feuille Duobond® + blindage tressé en cuivre étamé à 95 %, gaine en PVC, CMG

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9914
  • 9914
1 de 1

Spécifications

Expand All

Applications recommandées

Communication d'antenne sans fil point à point et point à multipoint ; microphones sans fil, radios bidirectionnelles, radio amateur, FM basse puissance, GPS, RFID (identification par radiofréquence)

Type RG

8

Conducteur

Size Stranding Nom. Diameter Material
10 AWG Solid 0.103 in BC - Bare Copper

isolation

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Foam) 0.285 in (7.24 mm) White Gas Injected Foam

Blindage extérieur

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Tinned Copper (TC) 95%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.403 in (10.2 mm)

Diamètre total du câble (nominal)

10,2 mm (0,403) po

ROS (Rapport d’Ondes Stationnaires)

Frequency Max. VSWR
5-2250 MHz 1.43:1

Atténuation

Frequency Nom. Attenuation
5 MHz 0.4 dB/100ft
10 MHz 0.5 dB/100ft
50 MHz 1.0 dB/100ft
100 MHz 1.4 dB/100ft
200 MHz 1.8 dB/100ft
400 MHz 2.6 dB/100ft
700 MHz 3.6 dB/100ft
900 MHz 4.1 dB/100ft
1000 MHz 4.4 dB/100ft
1500 MHz 5.5 dB/100ft
1800 MHz 6.1 dB/100ft
2000 MHz 6.5 dB/100ft
2500 MHz 7.5 dB/100ft
3000 MHz 8.3 dB/100ft
4000 MHz 9.9 dB/100ft

Puissance électrique

Frequency Max. Power Rating
5 MHz 4,021 W
10 MHz 3,217 W
50 MHz 1,609 W
100 MHz 1,149 W
200 MHz 894 W
400 MHz 619 W
700 MHz 447 W
1,000 MHz 366 W
1,500 MHz 293 W
2,000 MHz 248 W
2,500 MHz 215 W
3,000 MHz 194 W
4,000 MHz 163 W

Électricité

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
1.0 Ohm/1000ft 1.3 Ohm/1000ft (4.3 Ohm/km) 24.8 pF/ft (81.4 pF/m) 50 Ohm 82%

Voltage

UL Voltage Rating Voltage Rating
300 V (CMG), 30 V (UL AWM 1354) 600 V

Température

UL Temperature Operating
60°C -40°C to +80°C

Rayon de courbure

Installation Min.
4.0 in (100 mm)

Tension de traction maximum

112 kg (247 livres)

Poids câble en vrac

105 lb/1000 pi

Environnement compatible

Intérieur/extérieur, intérieur, aérien – Noir uniquement, lorsque le fil du messager le permet.

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

UL1685 chargement FT4

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

CMG

Conformité AWM

AWM 1354

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/UE (WEEE),

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.535 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.535 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9914 010500 Noir Bobine 500 pi 612825268901 C
9914 0101000 Noir Bobine 1,000 pi 612825261780 C
