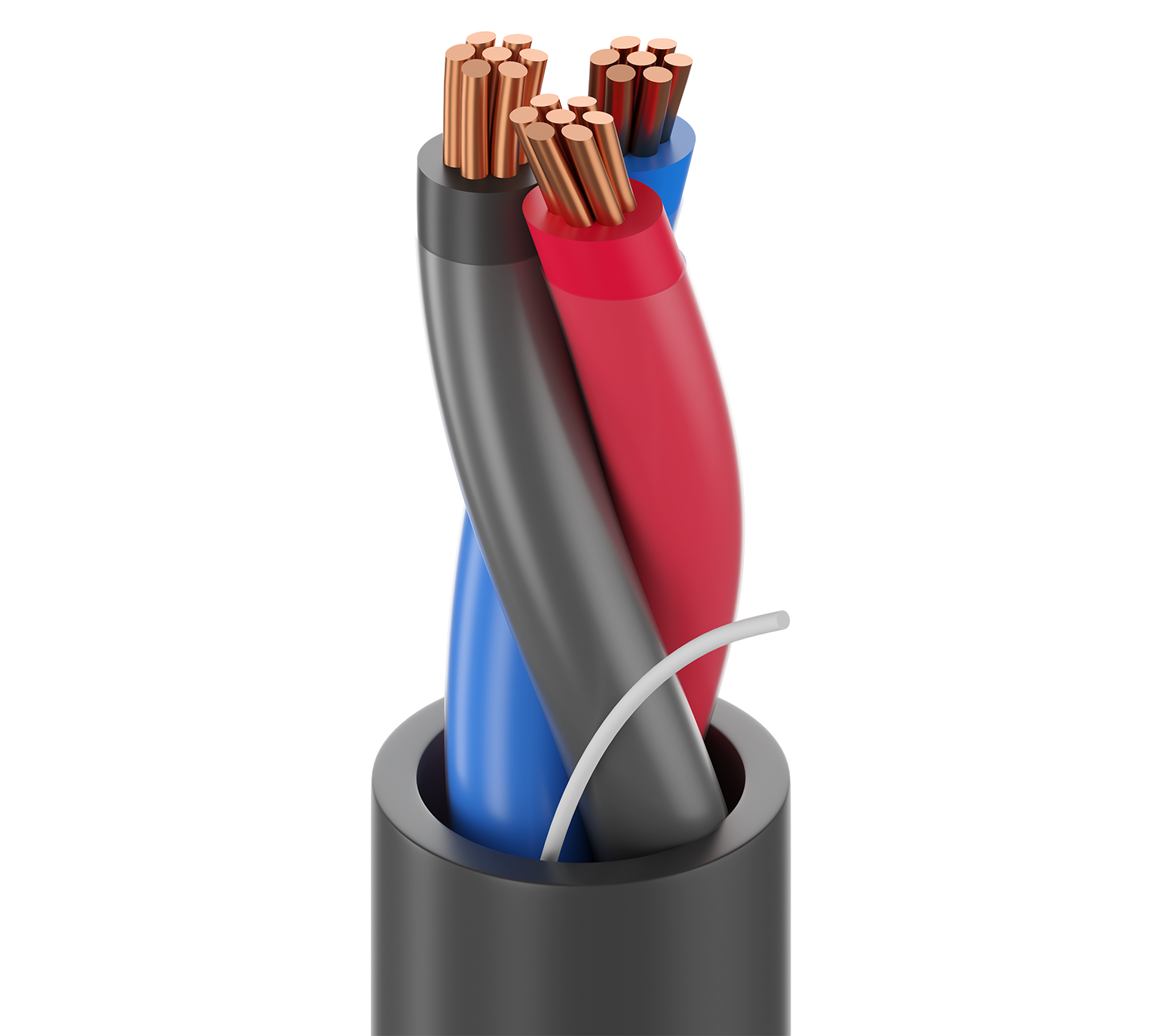

Numéro de produit: 28110A

TC VN/PVC, 3 C #12 Str BC, PVC-NYL Ins E2, Blk PVC Jkt, 600V TC-ER 150V NPLF 90C Dry/Wet SUN RES DIR BUR

UL Type TC (1277) PVC-Nylon/PVC, 3 conducteurs 12AWG (7x20) Cuivre nu, isolation PVC-NYL Code couleur E2, gaine extérieure en PVC noir, 600 V TC-ER 150 V NPLF 90 °C Sec/humide SUN RES DIR BUR

  • Disponibilité:
    Mondial
  • Statut:
    Actif
28110A
5 de 5

Spécifications

Expand All

Type de conditionnement

Bobine

Applications recommandées

Applications d'alimentation et de contrôle jusqu'à 600 V ; zones dangereuses de classe 1, division 2 ; presse-étoupe recommandé Belden BTC075A0551RA

Conducteur

Element No. of Elements Size Stranding Material
Conductor(s) 3 12 7x20 BC - Bare Copper

isolation

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC/Nylon - Polyvinyl Chloride + Nylon 0.022 in (0.56 mm) 0.134 in (3.40 mm) Black, Red, Blue

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.382 in (9.70 mm) Yes

Électricité

Nom. Conductor DCR Max. Current
1.68 Ohm/1000ft 30 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating
600 V (TC-ER), 150 V (NPLF)

Température

UL Temperature Operating
90°C Dry, 90°C Wet Wet/Dry: -30°C to 90°C

Rayon de courbure

Stationary Min. Installation Min.
1.52 in (38.6 mm) 1.9 in (48 mm)

Tension de traction maximum

118.1 kg (260.4 livres)

Poids câble en vrac

103 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière du soleil, enfouissement

Inflammabilité/réaction au feu

Chargement UL 1685 UL, IEEE 1202 FT4

Conformité NEC / UL

Article 336, article 760, NPLF, TC-ER, THWN-2 simples

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2011/65/EU (RoHS 2)

Mise à jour et révision

Numéro de révision : 0.634 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.634 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
28110A 01025000 Bobine 612825330356
28110A 0105000 Noir Bobine 5,000 pi 612825135289 C Z
28110A 01010000 Noir Bobine 10,000 pi 612825135272 C Z
