Câble VFD - 29533

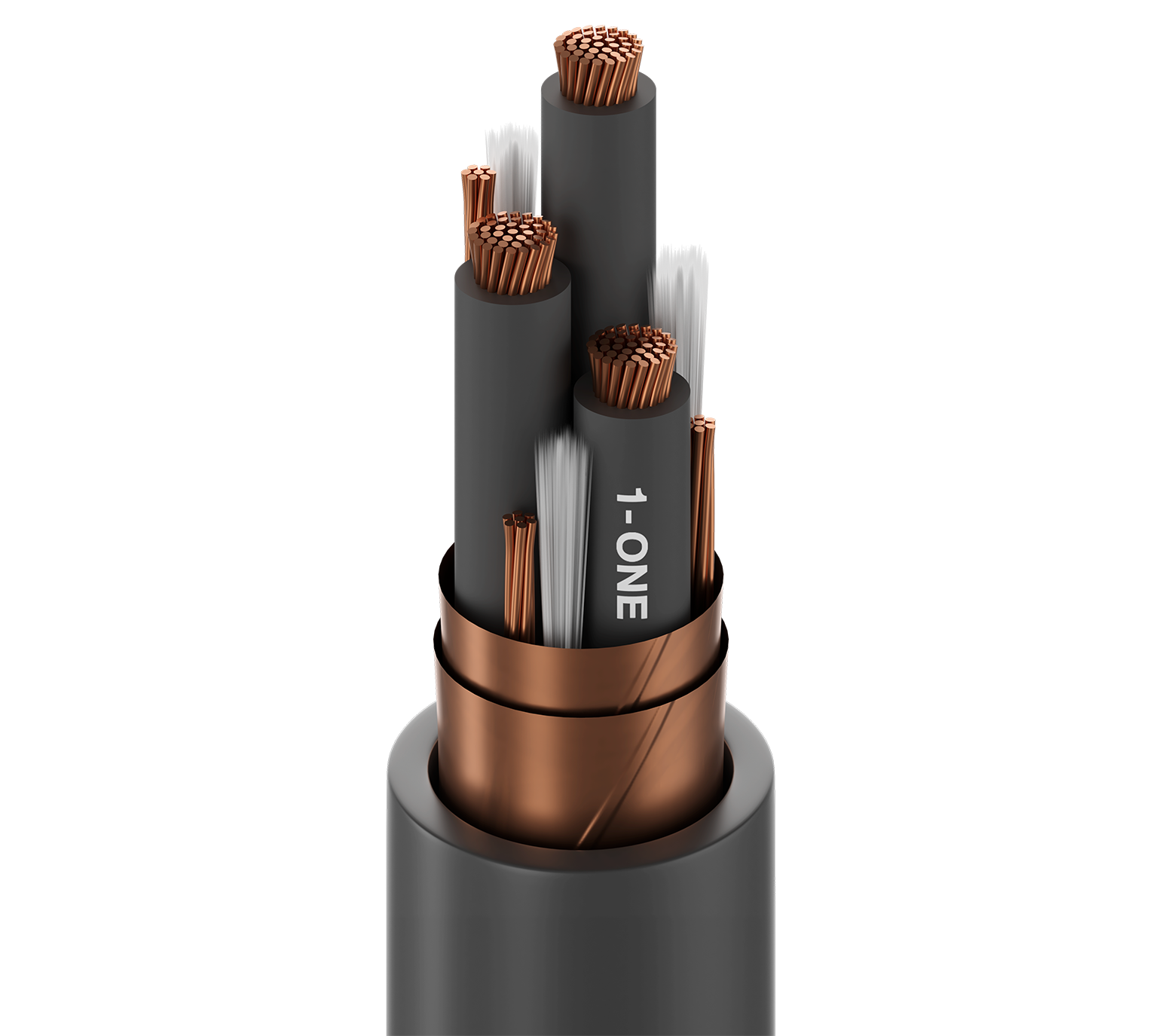

Variateur de fréquence Belden Basics, 3 conducteurs 250 MCM (37 x 0,0822 po) en cuivre nu, isolation XLPE, code couleur M4 + terre segmentée symétrique 3 AWG (3 sur 8 AWG), toron de cuivre nu en contact continu avec les rubans de cuivre globaux, blindage appliqué en hélice, gaine extérieure en PVC noir, 2 000 V TC-ER 90 °C sec/humide, 1 000 V CSA 22.2 n° 230 TC SUN RES DIR BUR résistant à l'huile

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Type de conditionnement	Bobine

Aperçu du produit

Applications recommandées	Variateurs électroniques de fréquence (VFD) ; systèmes de moteurs et de variateurs à courant alternatif

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	250 MCM	37x0.0822 in.	BC - Bare Copper
Ground Wire	3	8 AWG	7x16	BC - Bare Copper	Segmented Grounds

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.105 in (2.67 mm)	0.768 in (19.5 mm)	ICEA Method 4
Ground Wire	No Insulation

Blindage extérieur

Shield Type	Material	Coverage
Helical Tape	Bare Copper (BC)	100%
	Bare Copper (BC)

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.110 in (2.79 mm)	1.912 in (48.56 mm)	Yes

Diamètre total du câble (nominal)	48,56 mm (1,912) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.041 Ohm/1000ft	30 pF/ft (98 pF/m)	54 pF/ft (180 pF/m)	62 Ohm	0.136 µH/ft (0.446 µH/m)	55%	290 Amps per Conductor at 30ºC (per NEC)
	0.68 Ohm/1000ft (2.2 Ohm/km)

Blindage extérieur nominal DCR@Cond DCR1-cnv	1,35 Ohm/1000 pieds (4,43 Ohm/km)

Voltage

UL Voltage Rating	Voltage Rating
2000 V (TC, UL44)	1000 V (CSA TC)

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Rayon de courbure

Stationary Min.	Installation Min.
22.9 in (582 mm)	22.9 in (582 mm)

Tension de traction maximum	790.6 kg (1743 livres)
Poids câble en vrac	3730 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière du soleil, enfouissement
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	UL 1685 charge UL, IEEE 1202 FT4, FT4
Conformité NEC / UL	Article 336, TC-ER, RHW-2
Conformité CEC / C(UL)	CSA TC
Conformité ICEA	S-95-658
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
