Câble VFD - 29540

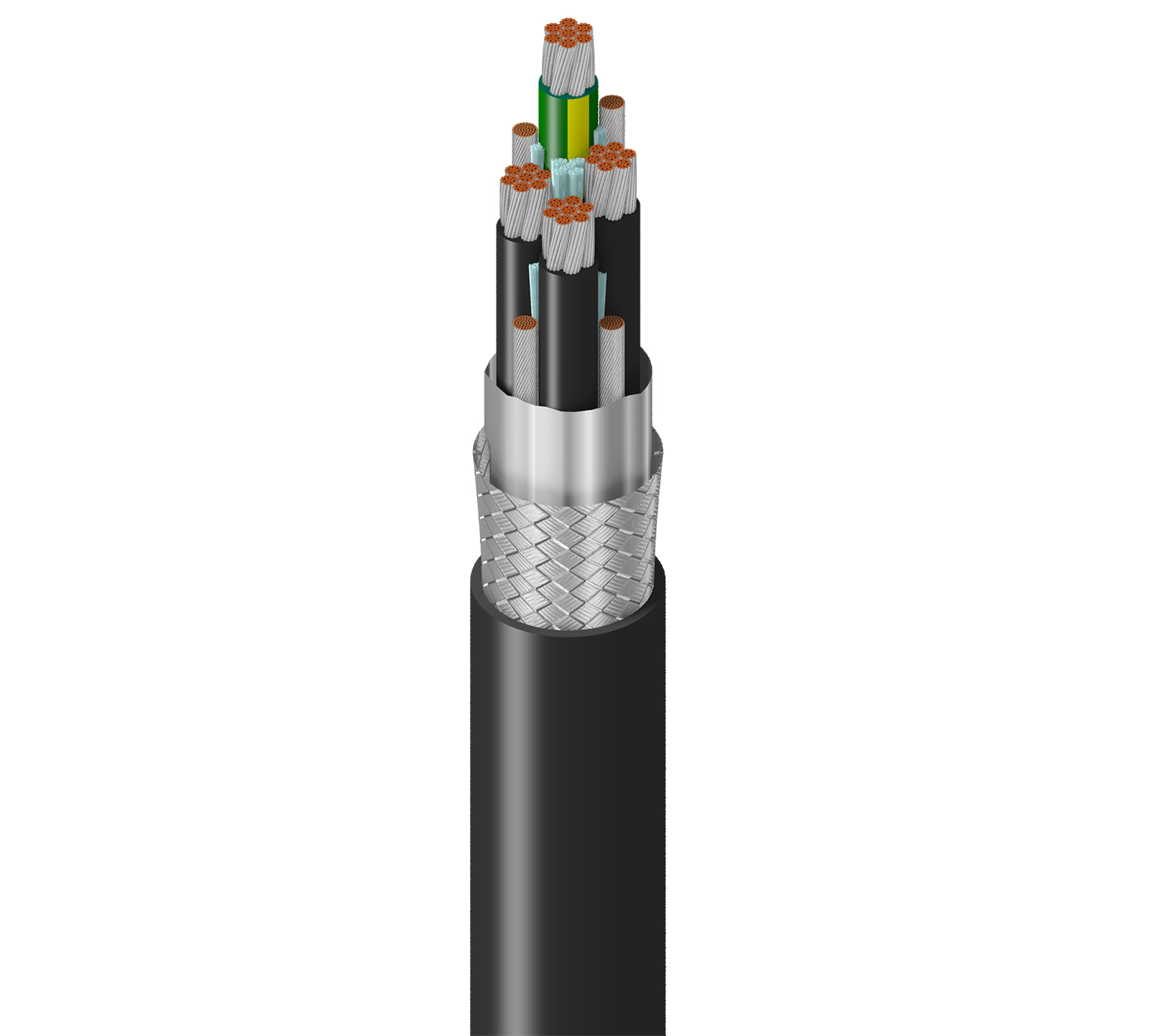

Variateur de fréquence flexible Belden 300 % avec terre, 3 conducteurs 6 AWG (7 x 19 x 27) en cuivre étamé, isolation XLPE, code couleur M4 + terre isolée en PVC, blindage global Beldfoil® + tresse en cuivre étamé (85 %) avec drains en cuivre étamé 3-12 AWG, gaine extérieure en PVC noir, câble d'alimentation moteur flexible 2 000 V TC-ER 90 °C sec/humide 2 000 V WTTC 1 000 V CSA AWM I/II A/B 600 V CIC TC SUN RES DIR BUR résistant à l'huile

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Type de conditionnement	Bobine

Aperçu du produit

Applications recommandées	Variateurs électroniques de fréquence (VFD) ; systèmes de moteurs et de variateurs à courant alternatif ; exigences en matière de haute tension

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	3	6 AWG	7x19x27	TC - Tinned Copper
Ground	1	6 AWG	7x19x27	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.072 in (1.8 mm)	Black and Numbered
Ground	XLPE - Cross-Linked Polyethylene (Thermoset)	0.072 in (1.8 mm)	Green/Yellow Stripe

Blindage extérieur

Shield Type	Material	Coverage
Tape	Tri-Laminate (Alum+Poly+Alum)	100%
Braid	Tinned Copper (TC)	85%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.095 in (2.4 mm)	1.049 in (26.64 mm)	Yes

Diamètre total du câble (nominal)	26,64 mm (1,049) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.379 Ohm/1000ft (1.24 Ohm/km)	33 pF/ft (110 pF/m)	60 pF/ft (200 pF/m)	56 Ohm	0.171 µH/ft (0.561 µH/m)	55%	75 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating
2000 V (TC, C(UL) TC), 1000 V (WTTC, UL Flexible Motor Supply Cable, CSA AWM I/II A/B)

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Rayon de courbure

Stationary Min.	Installation Min.
12.6 in (320 mm)	12.6 in (320 mm)

Tension de traction maximum	616.0 kg (1358 livres)
Poids câble en vrac	785 lb/1 000 pi (1 170 kg/km)

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures, enfouissement
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	Chargement UL 1685, FT4, 1202, 383, test de flamme sur plateau vertical (70 000 BTU)
Conformité NEC / UL	Article 336, TC-ER, WTTC, RHW-2, câble d'alimentation moteur flexible UL
Conformité AWM	I/II A/B
Conformité CEC / C(UL)	CIC, TC
Conformité ICEA	S-95-658
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	P-07-KA070003-MSHA
