Connecteurs d'alimentation

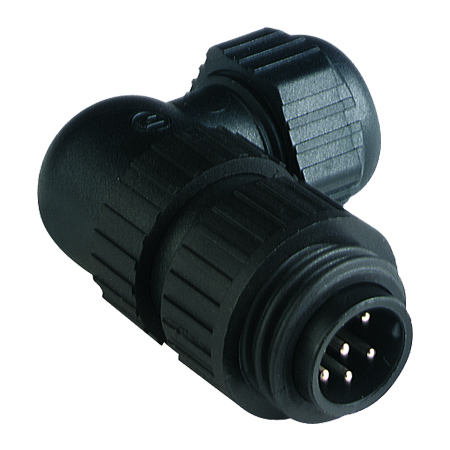

CA - Connecteur coudé mâle attachable sur site | #Contacts : 7 (6+PE) | 250 V / 10 A | cURus

Spécifications

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	CA (4, 6 contacts)
Type de connecteur	Assemblage sur site
Sous-type de connecteur	Série CA Power
Côté 1 Type de contact/genre	Contacts d’épingle / mâle
Modèle de connecteur	CA \| Homme \| 6 Pôle \| 90°
Nombre de broches	7(6+ PE)
Type de blindage	Non blindé
Type de fixation	Filetage mâle (vis d’accouplement)
Tension nominale	250 V AC/DC
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	10 A (0,75 mm²)
Résistance de contact	≤ 10 mOhm
Type de connexion	Soudage
Presse-étoupe	TR22
Section transversale	max. 0.75 mm²
Décharge de traction	cage de serrage
Câbles appropriés	Joint 1 : Ø 6 mm à Ø 9 mm, Joint 2 : Ø 9 mm à Ø 12 mm
Température ambiante (fonctionnement)*	-40 °C à + 90 °C
Plage de température (joint)	-40 °C à + 90 °C
Degré de protection/Indice IP**	IP66, IP67
Modèle standard	DIN EN 61984 (VDE 0627)
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Alliage cuivre-argent (Cu/Ag)
Matériau du porteur de contact	Nylon 66 (PA 66 GF)
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Classe d'inflammabilité (boîtier)	UL 94 V-0
Matériau du presse-étoupe	Nylon 66 (PA 66)
Joint du presse-étoupe	Caoutchouc nitrile butadiène (NBR)
Couleur du presse-étoupe	Noir
Classe d'inflammabilité (presse-étoupe)	UL 94 V-0
Matériau de la fixation	Nylon 66 (PA 66 GF)
Classe d'inflammabilité (pièce jointe)	UL 94 V-0
Matériau du joint	Caoutchouc nitrile butadiène (NBR)

Couple de serrage (presse-étoupe)	TR22 : 250 Ncm min.
Connecteurs d'accouplement/Montage sur	934-127-100 CA 6 LD (fixable sur le terrain, droit), 934-131-100 CA 6 W LD (fixable sur le terrain, coudé), 932-325-100 CA 6 GD (prise, droite)
Accessoires à commander séparément	Capuchon anti-poussière ; 831 530 400

Résistance aux huiles	Oui

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter ou déconnecter sous charge. Les connecteurs sont emballés dans des sacs hermétiques et placés dans des cartons sans soufre pour protéger les contacts contre le sulfure d'argent. ; une fois l'emballage ouvert, le client est responsable de stocker correctement les connecteurs pour éviter qu'ils ne ternissent sous l'effet des éléments environnementaux pendant le stockage.
