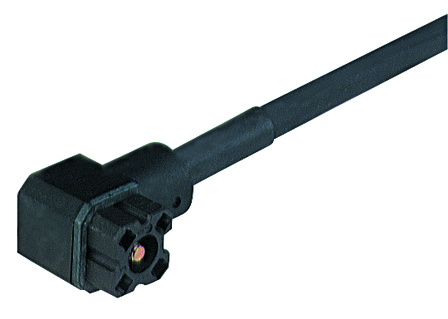

Connecteurs d'alimentation - G 4 KW 1 F noir

Type G - Femelle coudée | #Contacts : 4 | 50 V / 4 A | Câble : Noir (PUR) ; 4 x 0,75 mm² ; IEC

Spécifications

Pin 1	Pin 2	Pin 3	Pin 4
black	red	white	yellow

Famille de produits	Connecteurs industriels
Côté 1 Sous-famille de produits	Série G
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Contact de prise / femelle
Modèle de connecteur	Coudé (90°) Corps
Nombre de broches	4
Type de blindage	Non blindé
Type de fixation	Vis centrale
Tension nominale	50 V
Tension nominale d'impulsion	1,5 kV
Tension de fonctionnement	50 V AC/DC
Courant nominal	10 A
Résistance de contact	≤ 10 mOhm
Cycles d'accouplement	≤ 50
Type de connexion	Soudage
Section transversale	0.75 mm²
Température ambiante (fonctionnement)*	-40°C à + 90°C
Degré de protection/Indice IP**	IP65
Modèle standard	DIN EN 61984 (VDE 0627)
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Alliage cuivre-étain (Cu/Sn)
Matériau du porteur de contact	PA GF
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	Chlorure de polyvinyle (PVC)
Couleur du corps moulé	Noir
Classe d'inflammabilité (corps moulé)	UL 94 V-0
Matériau de la fixation	4,8 , Fe/Zn B
Matériau du joint	Caoutchouc nitrile butadiène (NBR)

Couple de serrage (fixation)	M 3 : (50-60) Ncm
Connecteurs d'accouplement/Montage sur	Sol 4 E 1 M…, Sol 4 A 1 M…., Sol 4 A 5 M…
Accessoires à commander séparément	Vis centrale en acier inoxydable : 732750003

Numéro du câble	PUR 4X0,75
Taille du conducteur	0.75 mm²
Nombre de fils	4
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Matériau conducteur	Cu
Matériau de la gaine du câble	Polyuréthane (PUR)
Couleur de l'enveloppe du câble	Noir
Diamètre D du câble	ø 7.2 ± 0,25 mm
Matériau d'isolation des fils	Chlorure de polyvinyle (PVC)
Température ambiante (installation fixe)	-40 °C à + 70 °C
Température ambiante (installation flexible)	+5 °C à + 70 °C

VDE	Règlement VDE Numéro : 3113

Conforme au RoHS	Conforme

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter ou déconnecter sous charge.

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter ou déconnecter sous charge.
