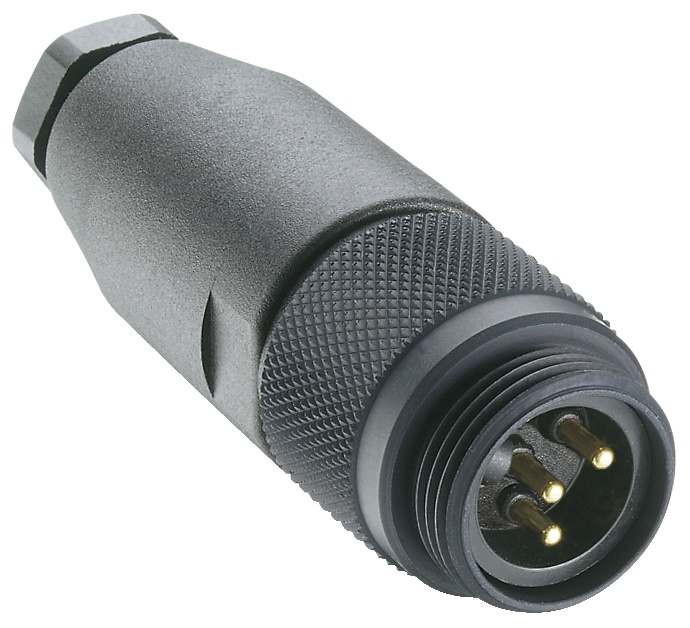

Connecteurs d'alimentation -RSC 30/13.5

Connecteur mâle droit 7/8" à fixer sur le terrain | Nombre de contacts : 3 (2 + PE) | 600 V / 12 A | Boîtier noir, presse-étoupe PG13,5 noir | cURus

Spécifications

Description de l'élément	RSC 30/13,5

Famille de produits	Connecteur d'alimentation
Côté 1 Sous-famille de produits	7/8" (2, 3, 4, 5, 6 contacts)
Type de connecteur	Assemblage sur site
Sous-type de connecteur	7/8"
Côté 1 Type de contact/genre	Contacts d’épingle / mâle
Modèle de connecteur	7/8" \| Mâle \| 3 pôles \| 0°
Nombre de broches	3 (2+ (PE)
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Filetage mâle (vis d’accouplement)
Tension nominale	250 V (norme CEI)
Tension nominale (UL)	600 V
Courant nominal	12 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 100
Type de connexion	Borne à vis
Presse-étoupe	PG 13.5
Section transversale	max. 1.0 mm²
Câbles appropriés	Ø 10,0-12,0 mm
Température ambiante (fonctionnement)*	-40 °C à + 90 °C
Degré de protection/Indice IP**	IP65, IP67
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Alliage cuivre-or (Cu/Au)
Matériau du porteur de contact	Polyuréthane thermoplastique (TPU)
Couleur du porteur de contact	Noir
Matériau du boîtier	Nylon 66 (PA 66)
Couleur du boîtier	Noir
Matériau du presse-étoupe	Nylon 66 (PA 66)
Joint du presse-étoupe	Caoutchouc nitrile butadiène (NBR)
Couleur du presse-étoupe	Noir
Matériau de la fixation	Aluminium (Al)
Placage de la fixation	Noir anodisé
Matériau du joint torique	Caoutchouc nitrile butadiène (NBR)

Fichier UL	E104696
UL	cURus

Conforme au RoHS	Conforme

Note de déclassement	* Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter/déconnecter sous charge.
