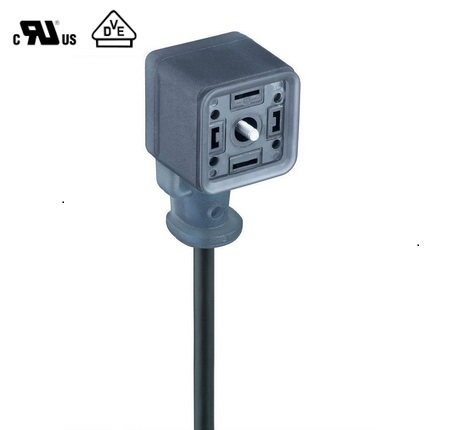

Connecteurs de vannes - GAN22LU-S24-226-4UD

Spécifications

Cycle de vie	Actif - Le produit est disponible
Disponibilité	Actif

Pin 1	Pin 2	PE1	PE2
brown	blue	green-yellow	green-yellow

Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GAN - cURus 2238
Type de connecteur	cordon, simple extrémité
Côté 1 Type de contact/genre	Contact de prise / femelle
Modèle de connecteur	Coudé (90°) Corps
Nombre de broches	2+2 PE
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Vis centrale
Tension nominale	24 V
Tension nominale d'impulsion	4,0 kV (PCBA 2,0 kV)
Tension de fonctionnement	24 V AC/DC
Courant nominal	6 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Section transversale	0.50 mm²
Température ambiante (fonctionnement)*	- 25 °C - + 85 °C [Température étendue - 40 °C - + 105 °C avec accessoire de joint supplémentaire, 934887001]
Degré de protection/Indice IP**	IP65, IP67 (IP69K : sans joint supplémentaire ; max. + 80 °C)
Modèle standard	DIN EN 175301-803-A, ISO 4400
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Étain sur cuivre (Cu/Sn)
Matériau du porteur de contact	Polybutylène téréphtalate rempli de verre (PBT-GF)
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 V-0
Matériau du corps moulé	Polyuréthane thermoplastique (TPU)
Couleur du corps moulé	Translucide gris
Classe d'inflammabilité (corps moulé)	UL 94 HB
Matériau de la fixation	Acier inoxydable, fente combinée Philips
Matériau du joint	Joint intégré moulé

Circuit de protection	Diode de suppression (TVS) & LED jaune
Indicateur de fonction	LED jaune
Circuit de protection	Diode de suppression (TVS) & Indicateur de fonction (LED)
Couple de serrage (fixation)	(50-60) Ncm
Accessoires à commander séparément	934887001 - Joint GAN EPDM et clip de maintien

Numéro du câble	226
Taille du conducteur	0.5 mm²
Nombre de fils	3
Rayon de courbure minimal (inst. fixe)	˃ 5 x D
Rayon de courbure minimal (inst. flexible)	˃ 10 x D
Cycles (courbure)	˃ 5 millions
Cycles (Torsion)	˃ 5 M à ± 360 °/1 m
Matériau conducteur	Cu
Matériau de la gaine du câble	Polyuréthane (PUR)
Couleur de l'enveloppe du câble	Noir
Diamètre D du câble	Ø 4,6 mm [ 0,181 " ]
Matériau d'isolation des fils	Polypropylène (PP)
Diamètre du fil isolé	Ø 1,50 mm [ 0,06 " ]
Température ambiante (installation fixe)	- 50 °C à + 105 °C (UL: + 80 °C)
Température ambiante (installation flexible)	- 25 °C à + 105 °C (UL: + 80 °C)
Température ambiante (installation avec chaîne d'entraînement)	-25 °C à + 60 °C
Type de câble UL	AWM : 20549
Classe d'inflammabilité (gaine du câble)	DIN EN 50265-2-2, VDE 0482-265-2-2, CEI 60332-2-2, CSA FT2
Caractéristiques de câble	Bonne résistance aux microbes et à l'hydrolyse ; principalement exempt de diffusion de plastifiants ; exclusion du PVC et du silicone ; flexibilité à froid ; exempt de substances perturbant le mouillage des laques

Conforme au RoHS	Oui

Sans halogène	Oui
Résistance aux huiles	Bonne résistance aux produits chimiques et aux hydrocarbures

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	*Test d'indice IP réalisé par Belden avec les connecteurs Belden uniquement
Note	1. Ne pas connecter ou déconnecter sous charge. 2. Plage de température étendue de -40°C réalisé par Belden en condition accouplée à l'aide d'un accessoire de joint EPDM.
