Connecteurs de vannes

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

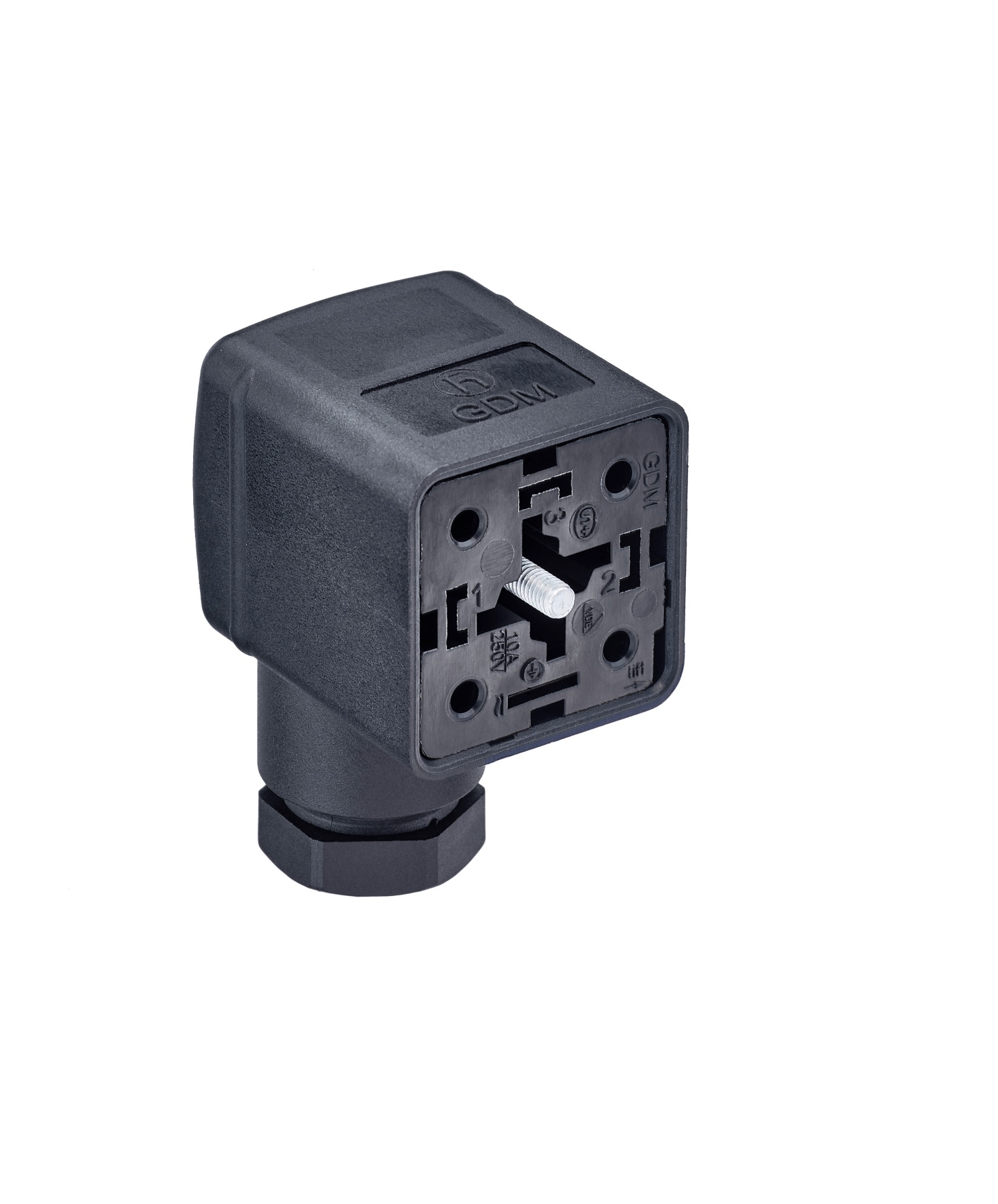

Vue de face

Cycle de vie du produit

Disponibilité	Actif
Famille de produits	Connecteurs de vanne
Côté 1 Sous-famille de produits	GDM Standard
Type de connecteur	Assemblage sur site
Sous-type de connecteur	Type A
Côté 1 Type de contact/genre	Contacts de prise / femelle
Modèle de connecteur	Coudé (90°) Corps
Nombre de broches	2+PE (PE sur la sortie du câble)
Code, côté 1	A
Type de blindage	Non blindé
Type de fixation	Vis centrale, M 3 x 35
Remplacement pour	ID : 931236106 Nom : GDM 2009 J GRAU (boîtier noir au lieu de gris )
Tension nominale	250 V
Tension nominale (UL)	300 V
Tension nominale (CSA)	300 V
Tension nominale d'impulsion	4,0 kV
Tension de fonctionnement	230 V AC/DC
Courant nominal	10 A
Courant nominal (UL)*	10 A
Courant nominal (CSA)*	8 A
Résistance de contact	≤ 10 mOhm
Résistance d'isolement	˃ 10^9 Ohm
Cycles d'accouplement	≤ 50
Type de connexion	Borne à vis
Presse-étoupe	PG9 avec décharge de traction
Section transversale	0,25 - 1,5 mm²
Décharge de traction	Cage de serrage
Câbles appropriés	Ø 6 - 8 mm
Température ambiante (fonctionnement)*	- 40 °C à + 125 °C [ Connecteur ] - 30 °C à + 90 °C [ lorsqu'il est accouplé avec un joint NBR] - 15 °C à + 125 °C [ lorsqu'il est accouplé avec un joint FKM] - 40 °C à + 125 °C [ lorsqu'il est accouplé avec un joint EPDM ou MPQ]
Température de fonctionnement (UL)	max. + 75 °C
Température de fonctionnement (CSA)	max. + 75 °C
Degré de protection/Indice IP**	IP65, IP67
Modèle standard	DIN EN 175301-803-A, ISO 4400
Degré de pollution	3 selon la norme DIN EN 60664-1 (VDE 0110-1)
Distance d'isolement/de fuite	DIN EN 60664-1 (2008/01) ; VDE 0110-1
Catégorie de surtension	III selon la norme DIN EN 60664-1 (VDE 0110-1)

Matériaux

Matériau de base de contact	Laiton (CuZn)
Côté 1 Placage de contact	Alliage cuivre-étain (Cu/Sn)
Matériau du porteur de contact	Polyamide renforcé de fibres de verre (PA GF)
Couleur du porteur de contact	Noir
Classe d'inflammabilité (porteur de contact)	UL 94 HB
Matériau du boîtier	Polyamide renforcé de fibres de verre (PA GF)
Couleur du boîtier	Noir
Classe d'inflammabilité (boîtier)	UL 94 5VA
Matériau du presse-étoupe	Polyamide renforcé de fibres de verre (PA GF)
Joint du presse-étoupe	Caoutchouc nitrile butadiène (NBR)
Couleur du presse-étoupe	Noir
Classe d'inflammabilité (presse-étoupe)	UL 94 5VA
Matériau de la décharge de traction	PA GF
Matériau de la fixation	Fixation en acier (4.8 , Fe/Zn B)
Matériau du joint	Vendu séparément

Circuit

Circuit de protection	Pas de circuit de protection
Circuit de protection	Pas de circuit de protection
Couple de serrage (vis de contact)	(40-50) Ncm pour conducteur de taille 0,5 - 1,5 mm² ; (30-40) Ncm pour la taille du conducteur 0.38-0.34 mm² ; (25-30) Ncm pour conducteur de taille 0,25 mm²
Couple de serrage (presse-étoupe)	(150-200) Ncm
Couple de serrage (fixation)	(50-60) Ncm

Autorisations

Fichier UL	E315587
UL	UL 2238 ; cURus
VDE	Règlement VDE numéro : E349
SEV	Oui

Sécurité & Conformité environnementale

PORTÉE	Oui
Conforme au RoHS	Conforme

Notes

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter ou déconnecter sous charge.

Information

Note de déclassement	Avis de déclassement
Degré de protection/Note de l'indice IP	Indice de protection IP testé selon la norme IEC en utilisant un connecteur Hirschmann ou Lumberg Automation monté et verrouillé.
Note	Ne pas connecter ou déconnecter sous charge.

Report An Error

Références des pièces

Article n°	Description de l'élément	Vis centrale	Joint	Emballage	Remplacement pour
934888129	GDM21AL-A0U-1EF	1 - Vis centrale en acier, tête combi	0 - Vendu séparément	F - Emballage collectif 200 pièces, assemblées	ID : 931236106 Nom : GDM 2009 J GRAU (boîtier noir au lieu de gris )
