Spéciaux - 503PTZ

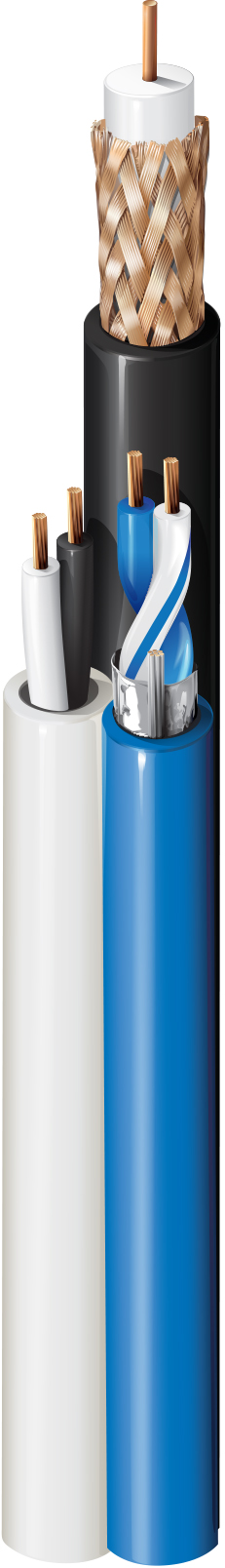

Câble PTZ (CCTV + Contrôle + Alimentation), Riser-CMR, 1-RG59 20 AWG cuivre nu massif avec mousse de polyoléfine, tresse 95 % cuivre nu, 1-18 AWG paire de conducteurs en cuivre nu toronné avec isolation en polyoléfine et blindage Beldfoil®, 2-14 AWG conducteurs en cuivre nu toronné avec isolation en PVC, siamois avec gaine en PVC

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Surveillance, caméra CCTV, PTZ (Pan-Tilt-Zoom)
Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Détails de la construction

Type RG	59

Conducteur

Element	Size	Stranding	Nom. Diameter	Material
Coax(es)	20	Solid	0.032 in	BC - Bare Copper
Pair1	18	19x30	0.044 in	BC - Bare Copper
Pair2	14	19x27	0.07 in	BC - Bare Copper

isolation

Element	Material	Nom. Insulation Diameter	Color Code
Coax(es)	PE - Polyethylene (Foam)	0.145 in (3.68 mm)	White, Blue & White/Blue, Black & White
Pair1	PP - Polypropylene	0.018 in (0.46 mm)
Pair2	PVC - Polyvinyl Chloride

Notes du tableau de l’isolation	injecté de gaz

Blindage interne

Element	Shield Type	Material	Material Trade Name	Coverage
Coax(es)	Braid	Bare Copper (BC)		95%
Pair1	Tape	Bi-Laminate (Alum+Poly)	Beldfoil®	100%
Pair2	No Shield

Gaine intérieure

Material	Nom. Diameter
PVC - Polyvinyl Chloride	0.227 in (5.77 mm)

Gaine extérieure

Material	Nom. Diameter
Banana Peel (No Overall Jacket)	0.496 in
	0.219 in
	0.236 in

Caractéristiques électriques

Atténuation

Frequency	Nom. Attenuation
1 MHz	0.3 dB/100ft
5 MHz	0.65 dB/100ft
10 MHz	0.9 dB/100ft
50 MHz	1.9 dB/100ft
100 MHz	2.6 dB/100ft
200 MHz	3.6 dB/100ft
400 MHz	5 dB/100ft
700 MHz	7 dB/100ft
900 MHz	8 dB/100ft
1000 MHz	8.5 dB/100ft

Électricité

Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedance	Nom. Velocity of Prop.	Max. Current
10 Ohm/1000ft (33 Ohm/km)	3.5 Ohm/1000ft (11 Ohm/km)	16.3 pF/ft (53.5 pF/m)	75 Ohm	83%
6.5 Ohm/1000ft (21 Ohm/km)		44 pF/ft (140 pF/m)			5.2 Amps per Conductor at 25ºC
2.5 Ohm/1000ft (8.2 Ohm/km)					5 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V RMS

Caractéristiques mécaniques

Température

UL Temperature	Operating	Installation
75°C	-10°C To +75°C	0°C To +75°C

Tension de traction maximum	86 kg (190 livres)
Poids câble en vrac	97 lb/1000 pi (140 kg/km)

Normes et conformité

Environnement compatible	Intérieur - Colonne montante, intérieur
Inflammabilité/réaction au feu	UL1685 UL Charge
Conformité NEC / UL	Article 800, CM
Conformité CEC / C(UL)	CM
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	Vidéo coaxiale : RG 59/U

Notes sur le produit

Notes	Câble RG59 CCTV + 1 STP 18 AWG Control Grade + 2C 14 AWG CM. Composants gainés individuellement et codés par couleur, câblés autour d'une cannelure centrale et fusionnés à celle-ci. Installation dans des environnements froids : lors de l'installation de câbles qui ont été stockés à des températures ambiantes de 32 degrés Fahrenheit (0 degrés Centigrade) ou moins, Belden recommande de conditionner le câble pendant 12 heures à température ambiante avant de séparer chaque branche du câble.
