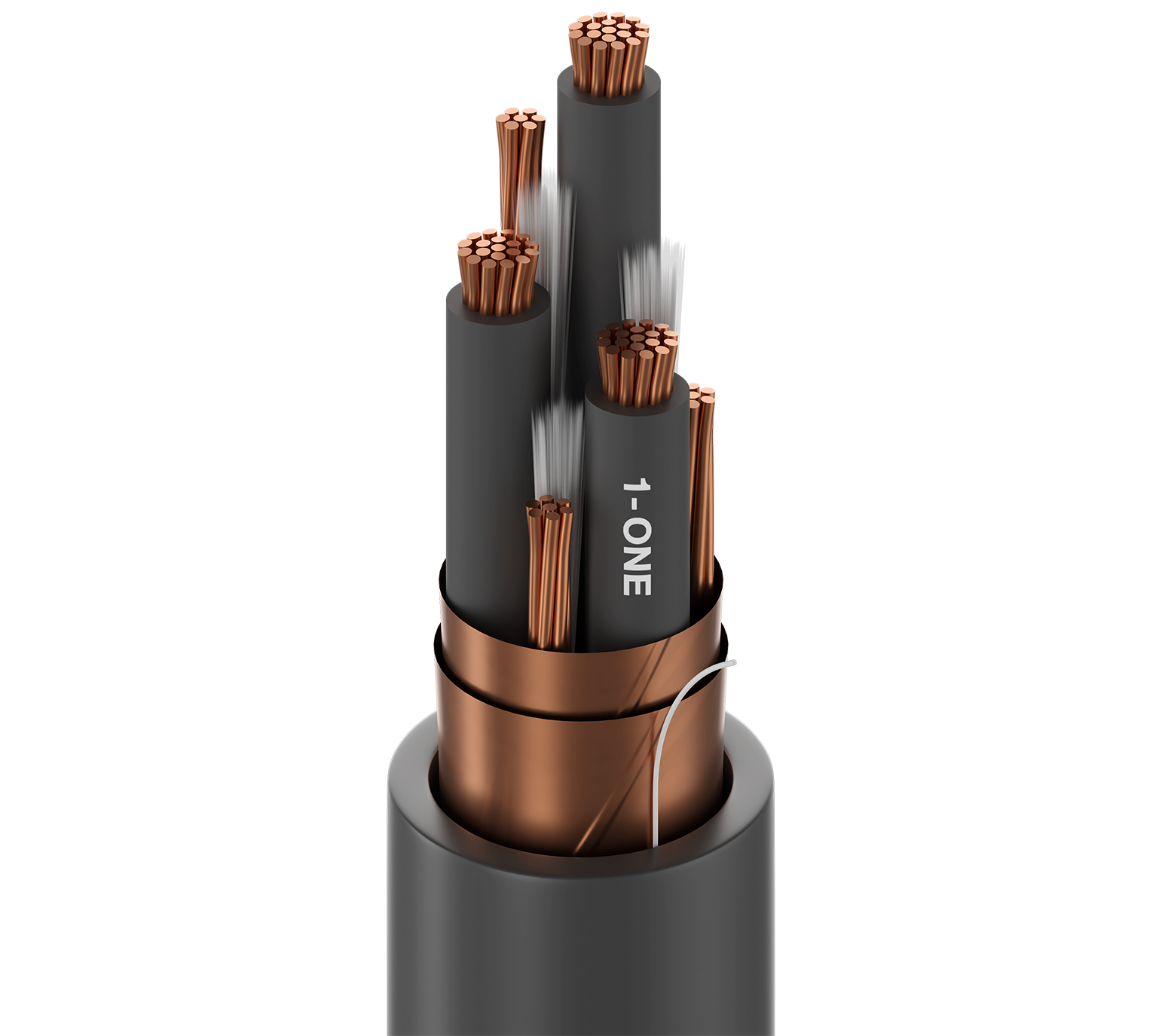

Câble VFD - 29532C

Variateur de fréquence Belden Basics, 3 conducteurs 4/0 AWG (19x10) en cuivre nu, isolation XLPE, code couleur M4 + mise à la terre symétrique segmentée 3 AWG (3 conducteurs de 8 AWG) en cuivre nu multibrins en contact continu avec un blindage extérieur double en ruban de cuivre appliqué en hélice, gaine extérieure en PVC noir, 600/1000 V TC-ER 90 °C, résistant aux intempéries (sec/humide), 1000 V, résistant aux UV et à l'huile.

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Information

Type de conditionnement	Bobine

Aperçu du produit

Applications recommandées	Variateurs de fréquence (VFD) ; systèmes de moteurs et d’entraînements à courant alternatif ; Classe 1 Division 2 Emplacements dangereux

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material	Notes
Conductor(s)	3	4/0 AWG	19x10	BC - Bare Copper	ASTM B3 Copper B8 Class B Stranding
Ground Wire	3	8 AWG	7x16	BC - Bare Copper	Segmented Ground (3AWG Total of 3)

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.059 in (1.5 mm)	0.630 in (16.0 mm)	ICEA Chart M4
Ground Wire	No Insulation

Blindage extérieur

Shield Type	Material	Coverage
Helical Tape	Bare Copper (BC)	100%
Helical Tape	Bare Copper (BC)	100%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.083 in (2.1 mm)	1.536 in (39.01 mm)	Yes

Diamètre total du câble (nominal)	39,01 mm (1,536) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.052 Ohm/1000ft (0.17 Ohm/km)	33 pF/ft (110 pF/m)	60 pF/ft (200 pF/m)	56 Ohm	0.136 µH/ft (0.446 µH/m)	55%	260 Amps per Conductor at 30ºC (per NEC)
	0.021 Ohm/1000ft (0.069 Ohm/km)

Nom Outer Shield DCR	1,16 Ohm/1000 pieds (3,81 Ohm/km)

Voltage

UL Voltage Rating	Voltage Rating
1000 V (TC-ER)	1000 V (CSA AWM I/II A/B)

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Rayon de courbure

Stationary Min.	Installation Min.
18.4 in (467 mm)	18.4 in (467 mm)

Tension de traction maximum	3740 kg (8250 livres)
Poids câble en vrac	2576 lbs/1000ft (3834 kg/km)

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière du soleil, enfouissement
Durabilité	CA Prop 65
Inflammabilité/réaction au feu	UL 1685 charge UL, IEEE 1202 FT4, FT4
Conformité NEC / UL	Article 336, TC-ER, XHHW-2
Conformité AWM	AWM I/II A/B
Conformité ICEA	S-95-658
Conformité aux directives européennes	Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	P-07-KA070003-MSHA
