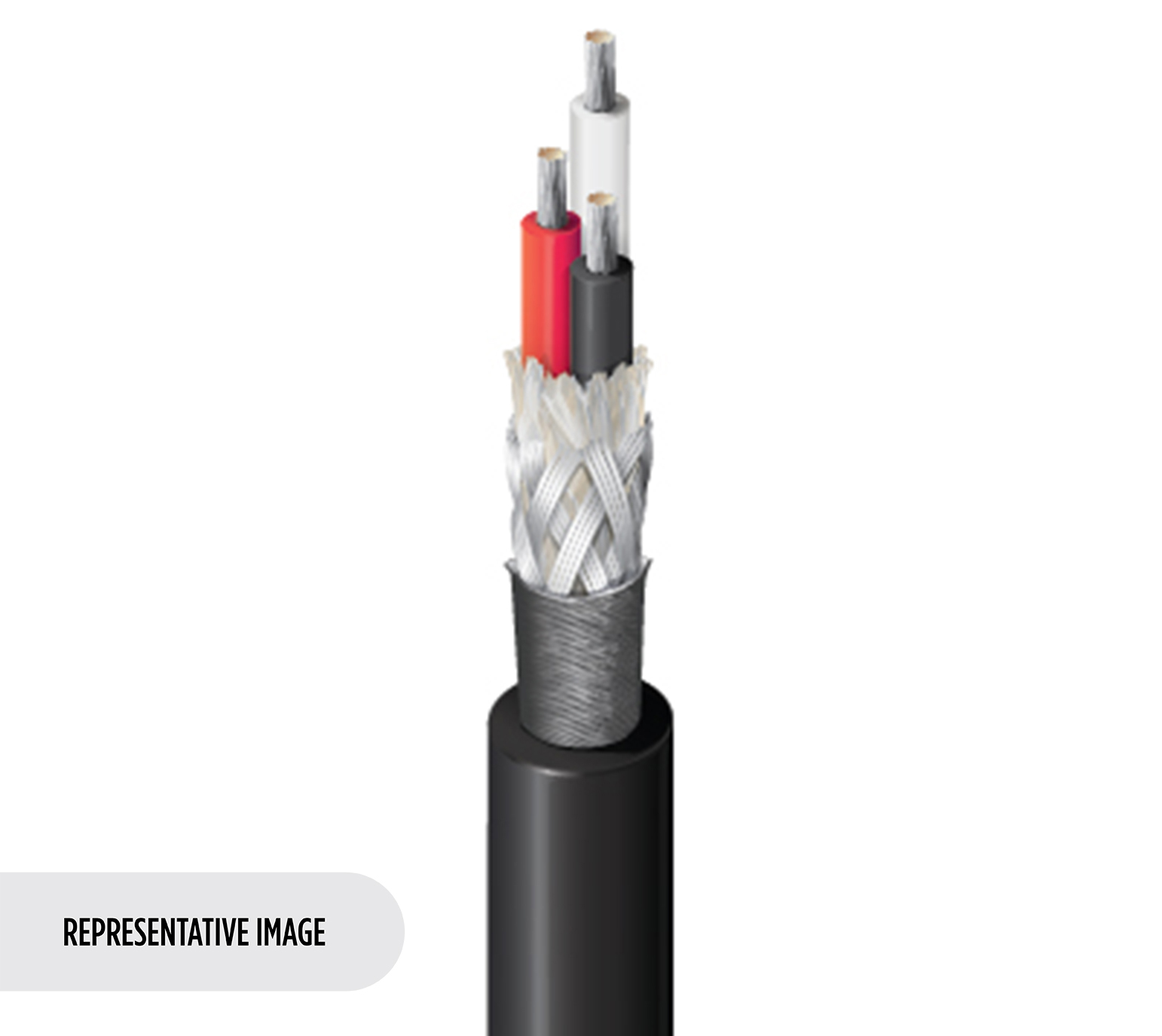

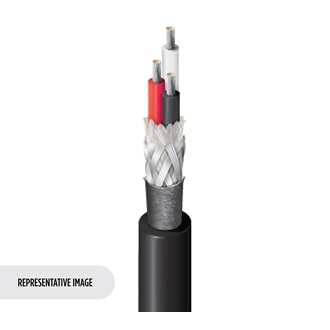

Numéro de produit : 8423

Câble pour micro, TC toronné 3 C n° 20, Rayon et tresse TC 85 %, service en coton, gaine EPDM

Câble pour micro, 3 conducteurs 20 AWG (26 x 34) cuivre étamé (haute conductivité), Isolation EPDM, tresse Rayon®, blindage tressé en cuivre étamé 85 %, service en coton, gaine EPDM

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8423
  • 8423
1 sur 1

Spécifications

Développer tout

Applications recommandées

Microphone robuste, déployable pour le studio ou les performances en direct ; audio analogique équilibré

Conducteur

Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 3 20 AWG 26x34 TC – cuivre étamé (haute conductivité)

isolation

Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Conducteur(s) EPDM – Éthylène, propylène, diène, monomère 0,58 mm (0,023 po) 0,083 po (2,1 mm) Blanc, noir, rouge

Blindage extérieur

Type de blindage Matériel Couverture
Tresse Rayon® 83 %
Tresse Cuivre étamé (TC) 83 %

Gaine extérieure

Séparateur Matériel Épaisseur nominale Diamètre nominale
service en coton EPDM – Éthylène, propylène, diène, monomère 0,040 po (1,0 mm) 6,91 mm (0,272 po)

Diamètre total du câble (nominal)

6,91 mm (0,272 po)

Électricité

Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Impédance caractéristique nominale Inductance nominale Courant maximum
Conducteur(s) 10,2 Ohm/1000 pi (98 pF/m) (30 pF/pi) (180 pF/m) (55 pF/pi) 52 Ohm 0.18 µH/pi (0.59 µH/m) 4 A par conducteur @ 25° C

Blindage extérieur nominal DCR@Cond DCR1-cnv

3,3 Ohm/1000 pieds (11 Ohm/km)

Voltage

Tension nominale
600 V

Température

Température de service
-50° C à +90° C

Rayon de courbure

Stationnaire min. Installation min.
69 mm (2,7 po) 69 mm (2,7 po)

Tension de traction maximum

40 kg (88 livres)

Poids câble en vrac

53 livres/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité APAC

China RoHS II (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.514 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.514 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Signaler une erreur

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8423 010100 Noir Bobine 100 pi 612825206569
8423 010500 Noir Bobine 500 pi 612825206590
8423 0101000 Noir Bobine 1 000 pi 612825206576 C
