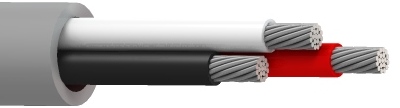

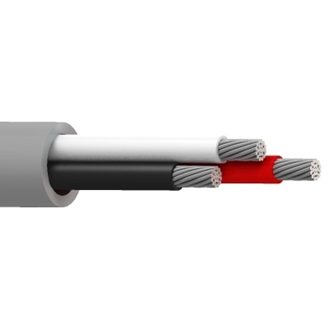

9443MN

SpaceMaker™, TC toronné 3 C n° 20, isolation PO, gaine en PVC, AWM 2937

...
SpaceMaker™, 3 conducteurs 20 AWG (26x34) cuivre étamé, Isolation PO, gaine extérieure en PVC, AWM 2937
Demander un échantillon Recevoir des alertes sur les produits

Spécifications
Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 3 20 AWG 26x34 TC – Cuivre étamé
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Conducteur(s) PP – Polypropylène 0,25 mm (0,010 po) 0,057 mm Noir, blanc, rouge
Blindage extérieur
Matériel
Sans blindage
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,41 mm (0,016 po) 0,155 po

Diamètre total du câble (nominal)

0,155 po

Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Impédance caractéristique nominale
10,4 Ohm/1000 pi 51,5 pF/m (15,7 pF/pi 47 Ohm
Voltage
Tension nominale UL
300 V
Caractéristiques mécaniques
Température
Température UL Température de service
80° C -20° C à +80° C
Rayon de courbure
Stationnaire min. Installation min. Flexion minimale
15,7 mm (0,620 po) 0,620 po 39,37 mm (1,550 po)

Tension de traction maximum

18 kg (39 livres)

Poids câble en vrac

26 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

FT2

Conformité CPR

CPR Euroclass : Eca

Conformité AWM

AWM 2937

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Historique

Mise à jour et révision

Numéro de révision : 0.364 Date de révision : 05-05-2023

Références des pièces
Article n° Couleur UPC
9443MN 006100 Bleu clair 612825392279
9443MN 0061000 Bleu clair 612825392361
9443MN 008100 Gris 612825392286
9443MN 0081000 Gris 612825392378
9443MN 004100 Jaune 612825392262
9443MN 0041000 Jaune 612825392347
