Product Number: 123108A

RS485, 3 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, AIA Armor, PVC Jkt, CMG, PLTC

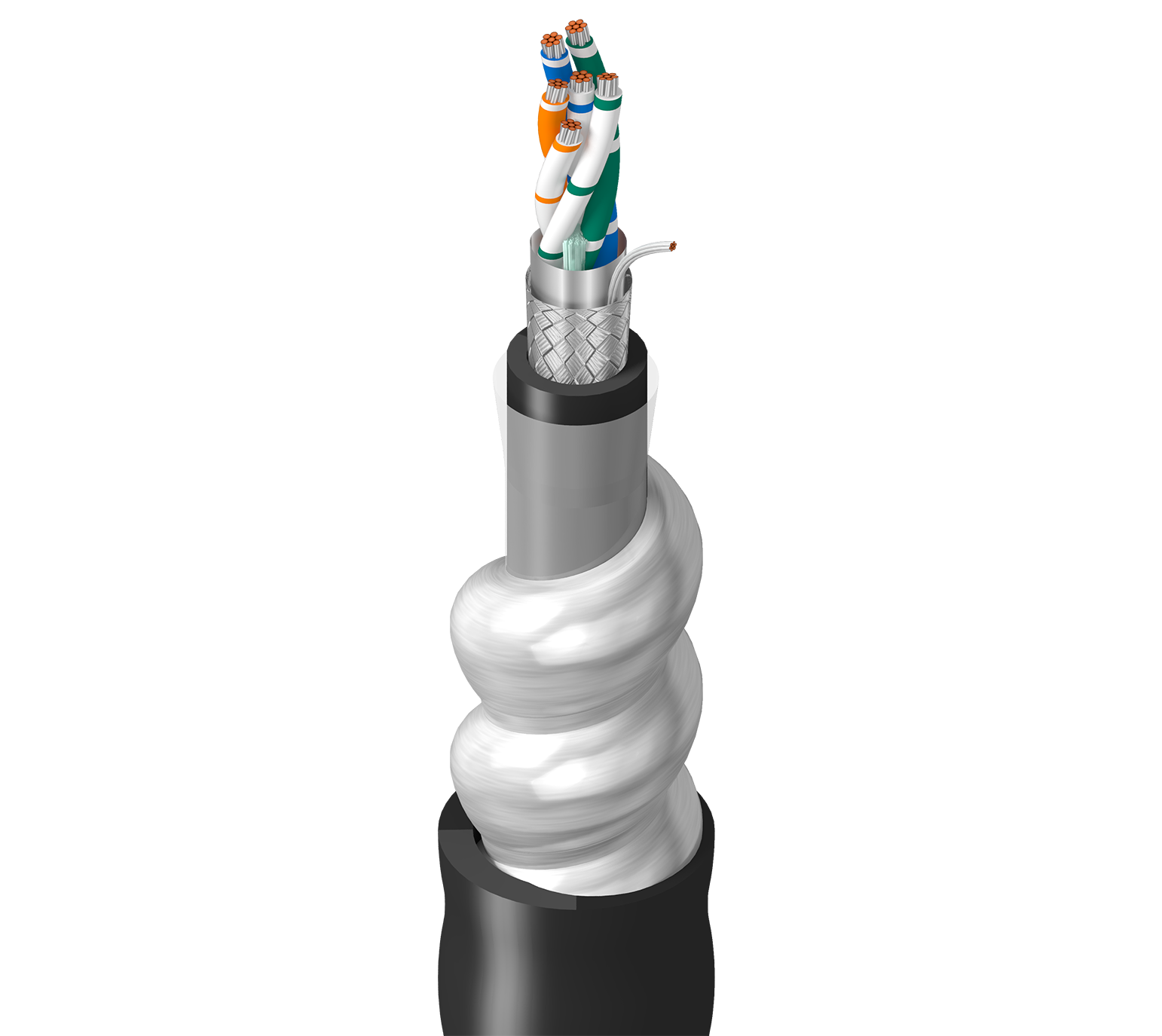

RS-485, 3 paires de câbles 22 AWG (7 x 30) en cuivre étamé, isolation PE, blindage Beldfoil® + tresse en cuivre étamé (65 %), gaine intérieure en PVC, armure AIA, gaine extérieure en PVC, CMG, PLTC

  • Availability:
    Mondial
  • Status:
    Active
123108A
  • 123108A
1 of 1

Spécifications

Expand All

Applications recommandées

Exposition aux rongeurs, écrasement ou coupure par force, enfouissement, communication série (norme RS-485) comprenant des PLC, des VFD, des IHM, des moteurs, des RTU, des SCADA, etc. dans des environnements bruyants sur de longues distances, à l'extérieur comme l'énergie solaire, l'éclairage, etc.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 3 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.023 in (0.58 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe HDPE

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

Gaine intérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.374 in (9.50 mm)

Armure

Armor Type & Material
AIA - Aluminum Interlock Armor

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.050 in (1.3 mm) 0.723 in (18.4 mm)

Diamètre total du câble (nominal)

18,4 mm (0,723) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 14.7 Ohm/1000ft (48.2 Ohm/km) 11 pF/ft (36 pF/m) 120 Ohm 78% 2.7 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

2,6 Ohm/1000 pieds (8,5 Ohm/km)

Haute fréquence (nominale/typique)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.5 dB/100ft

Voltage

UL Voltage Rating
300 V (CM, PLTC)

Température

UL Temperature Operating
60°C -40°C to +60°C

Notes du tableau des températures

-40 °C

Rayon de courbure

Stationary Min. Installation Min.
8.7 in (220 mm) 8.7 in

Tension de traction maximum

91 kg (200 livres)

Poids câble en vrac

188 lb/1000 pi (280 kg/km)

Environnement compatible

Intérieur, résistance à la lumière

Inflammabilité/réaction au feu

Charge UL1685 UL, 1202

Conformité NEC / UL

Article 725, article 800

Conformité CEC / C(UL)

CMG HLBCD

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Mise à jour et révision

Numéro de révision : 0.67 Date de révision : 05-05-2023

Mise à jour et révision

Numéro de révision : 0.67 Date de révision : 05-05-2023
