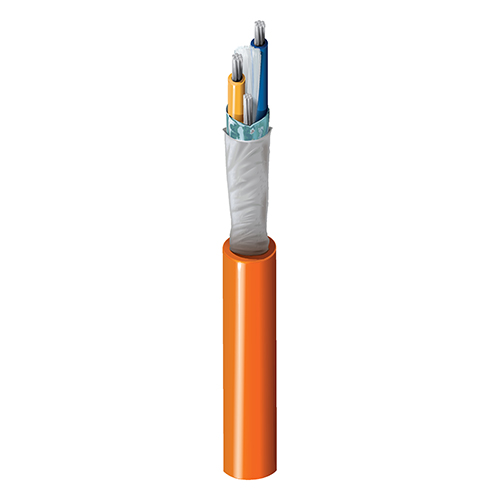

1329A

ISA/SP-50 FOUNDATION Fieldbus ou PROFIBUS, (8 pr) 18 AWG (7 x 26) TC, PO / PVC, IS/OS, CMG, CMX, PLTC-ER

...
Conducteurs en cuivre étamé toronné à huit paires 18 AWG (7 x 26), isolation en polyoléfine, blindage individuel et global Beldfoil® (couverture 100 %), gaine en PVC résistant à l'huile.
Anglais
Demander un devis
Partager
Demander un échantillon Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

communication bidirectionnelle numérique et en série en environnement rigoureux, sites d'extraction et de raffinage du pétrole et du gaz, pétrochimie, automatisation des processus Profibus ou automatisation des processus Foundation FieldBus, environnements à températures extrêmes, exposition à l'humidité, poussière, et hydrocarbures, sites éloignés applications longue distance, etc.

Caractéristiques physiques (complètes)
Conducteur
Élément AWG Câblé Matériel Diamètre nominal Nombre de paires
Paire(s) 18 7x26 TC – Cuivre étamé 0,048 po 8

Nombre de conducteurs

16

isolation
Matériel
PP – Polypropylène
Nuancier
Nombre Couleur
1 Bleu, orange et numéroté
2
3
4
5
6
7
8
Blindage interne
Type Matériel Nom commercial du matériau Couverture [%] Fil de masse AWG Construction fil de masse n x D
Ruban Bi-laminé (alum+poly) Beldfoil® 100 % 20 7x28
Cuivre étamé (TC)
Blindage extérieur
Type Matériel Nom commercial du matériau Couverture [%] Matériau du fil de masse Fil de masse AWG Construction fil de masse n x D
Ruban Bi-laminé (alum+poly) Beldfoil® 100 % TC – Cuivre étamé 18 7x26
Gaine extérieure
Matériel Diamètre nominal Fil de déchirement
PVC – Chlorure de polyvinyle 0,67 po Oui
Construction et dimensions
Câblé
Torsades
6 torsade/pi
Caractéristiques électriques
Résistance en courant continu du conducteur
Résistance en courant continu nominal du blindage de la paire individuelle Résistance en courant continu nominal du conducteur Résistance en courant continu nominal du blindage extérieur
7,5 Ohm/1000 pi 5,86 Ohm/1000 pi 4,9 Ohm/1000 pi
Capacité
Déséquilibre de la capacité maximum Capacité nominale conducteur à blindage Capacité mutuelle nominale
1,2 pF/pieds 45 pF/pi 24 pF/pi
Inductance
Inductance nominale
0,19 µH/pi
Impédance
Impédance caractéristique nominale
100 Ohm
Haute fréquence (nominale/typique)
Atténuation d'insertion nominale
0,08 dB/100 pi
Délai
Vitesse de propagation nominale (VP) [%]
66 %
Haute fréquence
Atténuation d'insertion maximale (atténuation) Impédance d'entrée max./min. (non équipée)
0,091 dB/100 pi 100 Ohm
Courant
Élément Courant maximal recommandé [A]
Par conducteur 5,2 ampères par conducteur
Voltage
Tension nominale UL
300 V RMS

Notes sur les caractéristiques électriques

Changement maximal des temps de propagation de 7,812 kHz à 39,06 kHz : 518 pS/pieds

Autres caractéristiques électriques 2

31,25 KBits/sec

Plage de température

Température nominale UL

105° C

Plage de température de fonctionnement

-40° C à +105° C

Caractéristiques mécaniques

Résistance aux huiles

Oui

Résistance aux UV

Oui

Tension de traction maximum

481 livres

Rayon de cintrage minimum/axe mineur

6,7 po
Normes

Articles NEC

Article 725, article 727, article 800

Conformité NEC/(UL)

CMG, CMX-extérieur, ITC, PLTC-ER

Conformité CEC/C(UL)

CMG

Programmes environnementaux et autres programmes concernés

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

Marquage CE UE

Oui

MII Order n° 39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)

Oui

Utilisation

Utilisation - Enterrement

Oui - UL

Utilisation – Intérieur

Oui

Utilisation – Résistance aux hydrocarbures

Oui

Utilisation – Extérieur

Oui

Utilisation – Résistance à la lumière

Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL

UL1685 chargement FT4

Inflammabilité IEC

IEC 60332-3-24

Inflammabilité IEEE

1202

Tension nominale UL

300 V RMS

Plénum/non-plénum

Plénum (oui/non)

Non

Historique

Mise à jour et révision

Numéro de révision : 0.257 Date de révision : 27-03-2024
