Numéro de produit : 3077F

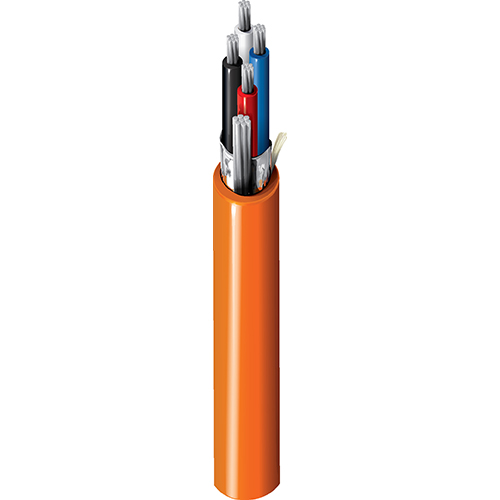

Fieldbus, TC toronné 1 paire n° 22, isolation en PP, OS, gaine en PVC, Flexible, PLTC, ITC, CM

Fieldbus, 1 paire 22 AWG (7x30) cuivre étamé, isolation en PP, blindage Beldfoil® général, gaine extérieure en PVC, Flexible, PLTC, ITC, CM

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3077F
  • 3077F
1 sur 1

Spécifications

Développer tout

Applications recommandées

communication bidirectionnelle numérique et en série en environnement rigoureux, sites d'extraction et de raffinage du pétrole et du gaz, pétrochimie, automatisation des processus Profibus ou automatisation des processus Foundation FieldBus, environnements à températures extrêmes, exposition à l'humidité, poussière, et hydrocarbures, sites éloignés applications longue distance, etc.

Conducteur

Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 1 22 AWG 7x30 TC – Cuivre étamé

isolation

Élément Matériel Épaisseur nominale Code couleur
Paire(s) PP – Polypropylène 0,38 mm (0,015 po) Bleu et orange

Blindage extérieur

Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 22 AWG (7x30)

Gaine extérieure

Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,94 mm (0,037 po) 0,197 po (5,00 mm)

Diamètre total du câble (nominal)

0,197 po (5,00 mm)

Électricité

Élément Résistance en courant continu maximum du conducteur Capacité nominale conducteur à blindage Déséquilibre de la capacité maximum Impédance caractéristique nominale Inductance nominale Vitesse de propagation nominale Courant maximum
Paire(s) 17,1 Ohm/1000 pieds (56,1 Ohm/km) (140 pF/m) (44 pF/pi) 1,2 pF/pieds 100 Ohm 0.2 µH/pi (0.66 µH/m) 66 % 2,5 ampères par conducteur

Blindage extérieur nominal DCR@Cond DCR1-cnv

37,4 Ohm/km (11,4 Ohm/1000 pi)

Haute fréquence (nominale/typique)

Élément Fréquence [MHz] Perte d’insertion nominale (atténuation) [dB/100 pi]
Paire(s) 0,039 0,14

Voltage

Tension nominale UL
300 V (CM, PLTC), 150 V (ITC)

Température

Température UL Température de service
105° C -30° C à +105° C

Tension de traction maximum

12 kg (27 livres)

Poids câble en vrac

18 lb/1000 pieds (27 kg/km)

Environnement compatible

Extérieur, résistance à la lumière du soleil

Inflammabilité/réaction au feu

UL 1685 UL charge , IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 725, article 727, article 800, CM, ITC, PLTC

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Notes

CPE et gaine Low Smoke en option.

Mise à jour et révision

Numéro de révision : 0.525 Date de révision : 07-09-2025

Note de bas de page

C - MISE EN CAISSE DE BOBINE, N - LA LONGUEUR FINALE DE LA BOBINE PEUT VARIER DE -0 % À +10 % PAR RAPPORT À LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.525 Date de révision : 07-09-2025

Note de bas de page

C - MISE EN CAISSE DE BOBINE, N - LA LONGUEUR FINALE DE LA BOBINE PEUT VARIER DE -0 % À +10 % PAR RAPPORT À LA LONGUEUR INDIQUÉE.

Signaler une erreur

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
3077F 003500 Orange Bobine 500 pi 612825140306 C N
3077F 0031000 Orange Bobine 1 000 pi 612825140290 C N
