Numéro de produit : FI1B002RB

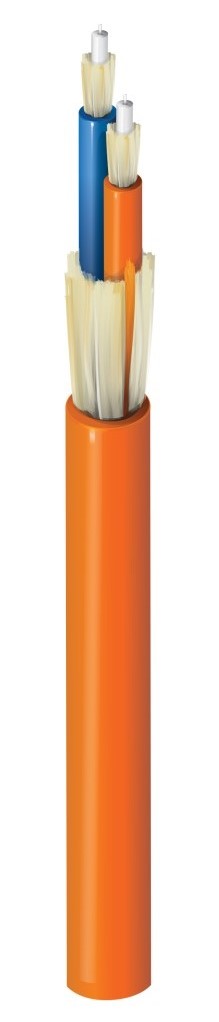

Intérieur colonne montante OM1 rupture 2 fibres

FX intérieur OM1 rupture 2 fibres OFNR sous-unités (2,0 MM) gaine orange

  • Disponibilité:
    Mondial
  • Statut:
    Actif
FI1B002RB
  • FI1B002RB
1 sur 1

Spécifications

Développer tout

Applications recommandées

Horizontal et dorsal

Type de fibre

OM1

Diamètre de noyau de la fibre

62,5/125 μm µm

Diamètre de fibre

250 µm

Matériau tampon de fibre

PVC – Chlorure de polyvinyle

Diamètre du tampon de fibre

900 μm µm

Nombre de fibres

2

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

2

Fibres par sous-unité

1

Diamètre sous-unité

0,078 po (2,0 mm)

Éléments de résistance des sous-unités de fibre

Fils d'aramide

Type d’élément de résistance centrale

GRP

Matériau d’emballage principal

Ruban Nomex

Élément de résistance

Fils d'aramide

Matériau de la gaine

PVC – Chlorure de polyvinyle

Diamètre nominale

6,7 mm (0,26 po)

Couleur de la gaine extérieure

Orange

Gaine extérieure avec fil de déchirement

2

Caractéristiques optiques

Longueur d'onde 850 nm 1300 nm
Atténuation max. 3,25 dB/km 1,0 dB/km
Performance 1 Gigabit ethernet 300 m 550 m
Performance 10 Gigabit ethernet 33 m --
Lancement min. en mode restreint  220 MHz/km --
Largeur de bande minimale du lancement en surcharge (OFL) 200 MHz/km 500 MHz/km

Rayon de courbure minimal pendant l’installation

15 câbles OD

Rayon de courbure minimal pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

1330 N (300 lbf)

Résistance à la traction maximale pendant le fonctionnement

400 N (90 lbf)

Résistance à l'écrasement

100 N/cm

Poids câble en vrac

14 lbs/kft (21 kg/km)

Plage de température d'installation

-10° C à +60° C

Plage de température de fonctionnement

-40° C à +70° C

Plage de température de stockage

-40° C à +70° C

Environnement compatible

Intérieur

Durabilité

CA Prop 65, produit Lens™, Déclaration environnementale de produit (EPD) disponible

Inflammabilité/réaction au feu

OFNR, FT4

Conformité ICEA

S-83-596

Conformité normes TIA/EIA

ANSI/ICEA S-83-596

Mise à jour et révision

Numéro de révision : 0.66 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.66 Date de révision : 07-09-2025


Signaler une erreur

Références des pièces

Article n° Couleur Type de présentation UPC
FI1B002RB Orange Bobine 612825369769
