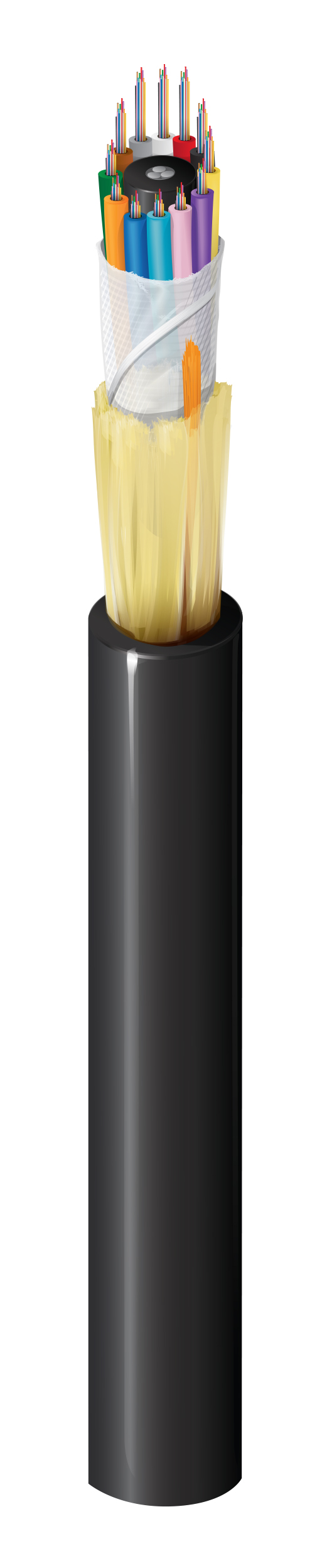

Numéro de produit : FSSL144NG

Tube extérieur à structure libre OS[#0:D3]} 144 fibres

FX extérieur tube libre OS2 144 fibres OSP sous-unités(12F) gel noir

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
FSSL144NG
  • FSSL144NG
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

Réseau de campus (CAN), Longue distance, Dorsal

Type de fibre

OS2

Diamètre de noyau de la fibre

8,2/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

144

Code couleur de la fibre

TIA-598-D

Nombre de sous-unités actives

12

Fibres par sous-unité

12

Blocage de l'eau des sous-unités

Rempli de gel

Diamètre sous-unité

2,5 mm (0,098 po)

Élément de résistance centrale

GPR surgainé

Revêtement du noyau

Bande d'étanchéité

Blocage de l'eau au niveau du noyau du câble

Ruban d'étanchéité

Matériel

PE - Polyéthylène

Élément de résistance

Fils d'aramide hydrofuges

Matériau de la gaine

PE - Polyéthylène

Diamètre nominale

15,8 mm (0,621 po)

Couleur

Noir

Nombre de cordelettes

1

Caractéristiques optiques

Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,40 dB/km 0,30 dB/km
Diamètre du champ de mode 9.2 µm 10.4 µm
Performance 1 Gigabit ethernet 5,000 m --
Performance 10 Gigabit ethernet 10,000 m 40,000 m

Rayon de courbure minimum pendant l'installation

15 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

2670 N (600 lbf)

Résistance à la traction maximale pendant le fonctionnement

800 N (180 lbf)

Résistance à l'écrasement

220 N/cm

Poids câble en vrac

112 lbs/kft (167 kg/km)

Plage de température d'installation

-30° C à + 70° C

Plage de température de fonctionnement

-40° C à + 70° C

Plage de température de stockage

-40° C à + 75° C

Environnement compatible

Extérieur, enfouissement

Durabilité

CA Prop 65

Conformité ICEA

S-87-640

Conformité normes TIA/EIA

ANSI/ICEA S-87-640

Mise à jour et révision

Numéro de révision : 0.79 Date de révision : 15-10-2024

Mise à jour et révision

Numéro de révision : 0.79 Date de révision : 15-10-2024

Références des pièces

Article n° Couleur Type de présentation UPC
FSSL144NG Noir Bobine 612825372622
