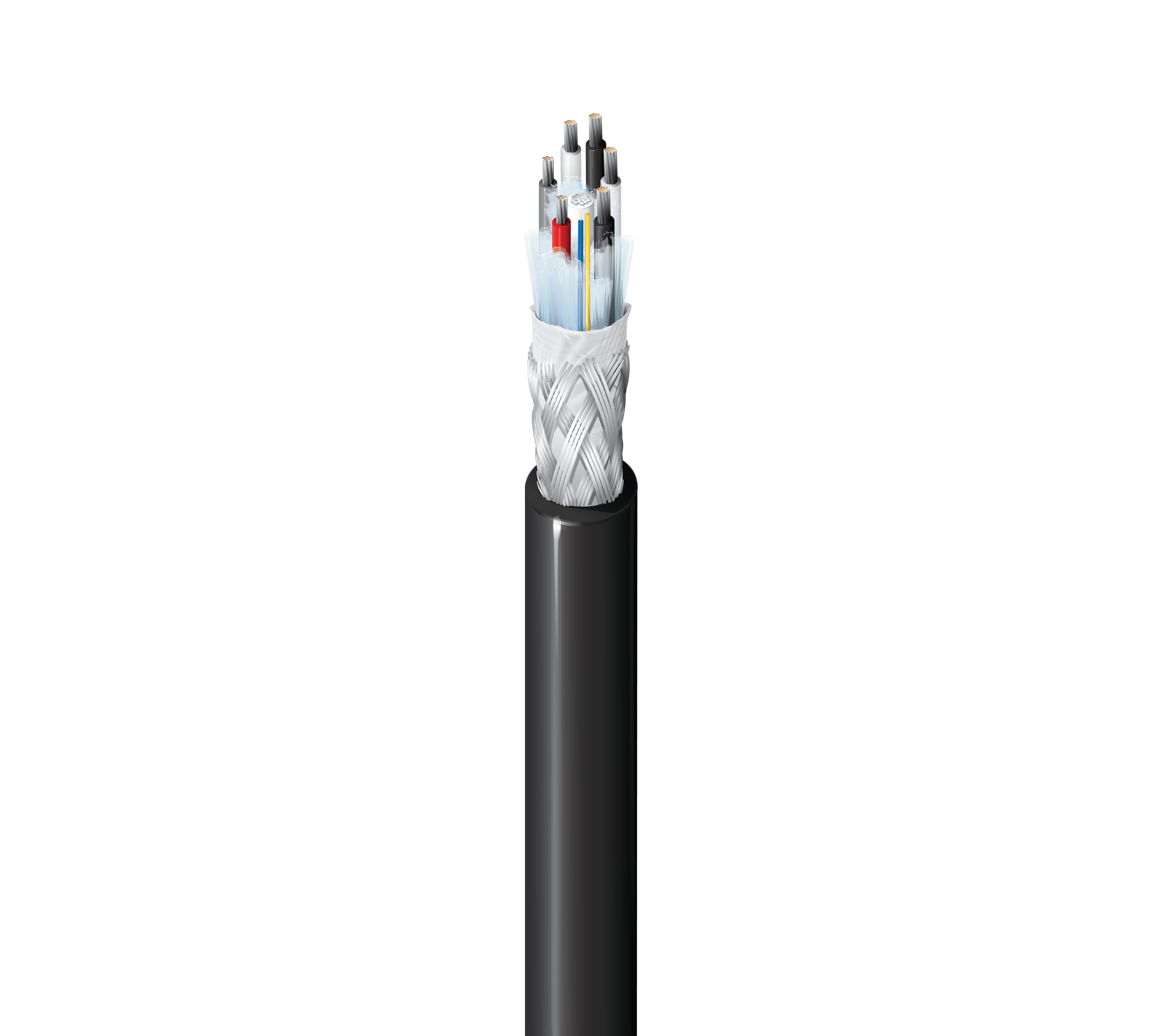

Numéro de produit : 7804PX

Câble SMPTE 311M, 2 fibres, 2 conducteurs 24 AWG, 4 conducteurs 20 AWG, gaine PVDF, CMP DES E/S

câble industriel classique SMPTE 311M, 2 fibres monomodes, 2 conducteurs en cuivre étamé 24 AWG (7x32) et 4 conducteurs en cuivre étamé 20 AWG (19x32), isolation en PVC, blindage en tresse de cuivre étamé (95 % de couverture), gaine PVDF, CMP intérieur/extérieur

  • Disponibilité:
    Amériques
  • Statut:
    Actif
7804PX
  • 7804PX
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

Intérieur/extérieur, Diffusion, Les studios, SMPTE 311

Conducteur et isolation du multiconducteur

Élément Nombre de conducteurs AWG Câblé Matériel Résistance en courant continu nominal du conducteur Matériau d'isolation Diamètre nominal d'isolation
24 AWG 2 24 7x32 TC – Cuivre étamé 23,3 Ohm/1000 pi FEP – Éthylène propylène fluoré 0,038 po
20 AWG 4 20 19x32 TC – Cuivre étamé 8,8 Ohm/1000 pi FEP – Éthylène propylène fluoré 0,054 po

Nuancier du multiconducteur

Description Couleur
24 AWG Rouge
24 AWG Gris
20 AWG Blanc
20 AWG Blanc
20 AWG Noir
20 AWG Noir

Blindage

Tresse(s)

Blindage extérieur nominal DCR@Cond DCR1_CP_MC

3,5 Ohm/1000 pi

Tension UL du multiconducteur

Description UL Tension nominale UL
24 AWG 300 V RMS
20 AWG 300 V RMS

Conception du câble à fibre optique

Type de fibre Nombre de fibres
OS2, G.657.A2 2

Code couleur de la fibre

Jaune, bleu

Caractéristiques du tampon

Diamètre du tampon
900 µm

Diamètre du champ de mode

9.2 µm

Wavelength@Optical SM1

1310 nm, 1550 nm

Atténuation max. à 1310 nm

0,50 dB/km

Atténuation max. à 1550 nm

0,50 dB/km

Matériau du conducteur

Cuivre étamé

Gaine extérieure

Diamètre nominal
0,249 po

Blindage complet

Couche 1 Type Matériel Couverture
Complet Tresse TC – Cuivre étamé 80 %

Gaine

PVDF

Diamètre nomial gaine extérieure 1 1_CP_OV

0,259 po

Plage de température de fonctionnement

-20 °C à 75 °C

Plage de température d'installation

0 °C à 75 °C

Plage de température de stockage

-20 °C à 75 °C

Tension de traction maximum

1350 N

Poids câble en vrac

59 livres/1000 pi

Conformité NEC/(UL)

CMP

Conformité CEC/C(UL)

CMP

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Utilisation - Aérien

Oui - Lorsqu'il est supporté par un fil porteur

Utilisation – Intérieur

Oui

Utilisation – Extérieur

Oui

Utilisation – Résistance à la lumière

Oui

Inflammabilité UL

Tunnel Steiner UL910

Inflammabilité ​​​​​​​CSA/C(UL)

FT6

Mise à jour et révision

Numéro de révision : 0.15 Date de révision : 27-02-2024

Mise à jour et révision

Numéro de révision : 0.15 Date de révision : 27-02-2024

Références des pièces

Article n° Couleur Longueur
7804PX 0101000 Noir 1 000 pi
7804PX 0104000 Noir 4,000 pi
