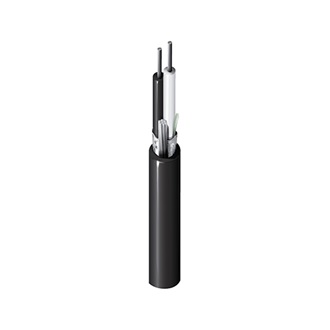

9890

Électronique, 10 C n°20 uni TC, isolation PO, OS, gaine PO

...
Électronique, 10 conducteurs 20AWG cuivre étamé (uni), Isolation PO, blindage Beldfoil® général, gaine extérieure PO
Anglais
Demander un devis
Partager
Demander un échantillon Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

applications d'enfouissement direct ; signaux analogiques basse tension (4-20 ma, 0-10 V, ...) ; contrôle basse tension (24 v, ...) ; audio de niveau ligne ; communication voie

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Conducteur(s) 10 20 AWG Uni TC – Cuivre étamé
isolation
Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Conducteur(s) PP – Polypropylène 0,33 mm (0,013 po) 1,5 mm (0,058 po) Noir, blanc, rouge, vert, marron, bleu, orange, jaune, violet, gris
Blindage extérieur
Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC (plein) 22 AWG
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
PE - Polyéthylène 0,04 po (1,0 mm) 0,31 po

Tableau de notes

HDPE

Diamètre total du câble (nominal)

0,31 po

Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Courant maximum
18,1 Ohm/1000pi (75 pF/m) (23 pF/pi) (140 pF/m) (42 pF/pi) 2,7 Amp par conducteur à 25º C
Voltage
Tension nominale
350 V
Caractéristiques mécaniques
Température
Température de service
-40° C à +80° C
Rayon de courbure
Stationnaire min. Installation min.
3,1 po (79 mm) 3,1 po

Tension de traction maximum

62,51 kg (137,8 livres)

Poids câble en vrac

60 livres/1000 pi

Normes et conformité

Conformité aux directives européennes

Marque CE UE, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité APAC

China RoHS II (GB/T 26572-2011)

Historique

Mise à jour et révision

Numéro de révision : 0.394 Date de révision : 05-05-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur UPC Note de bas de page
9890 0101000 Noir 612825260042 C
9890 010500 Noir 612825260059 C
