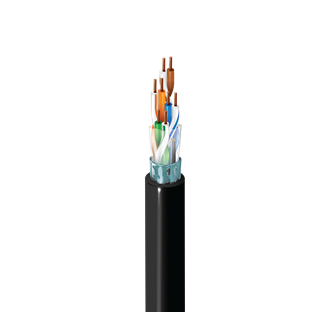

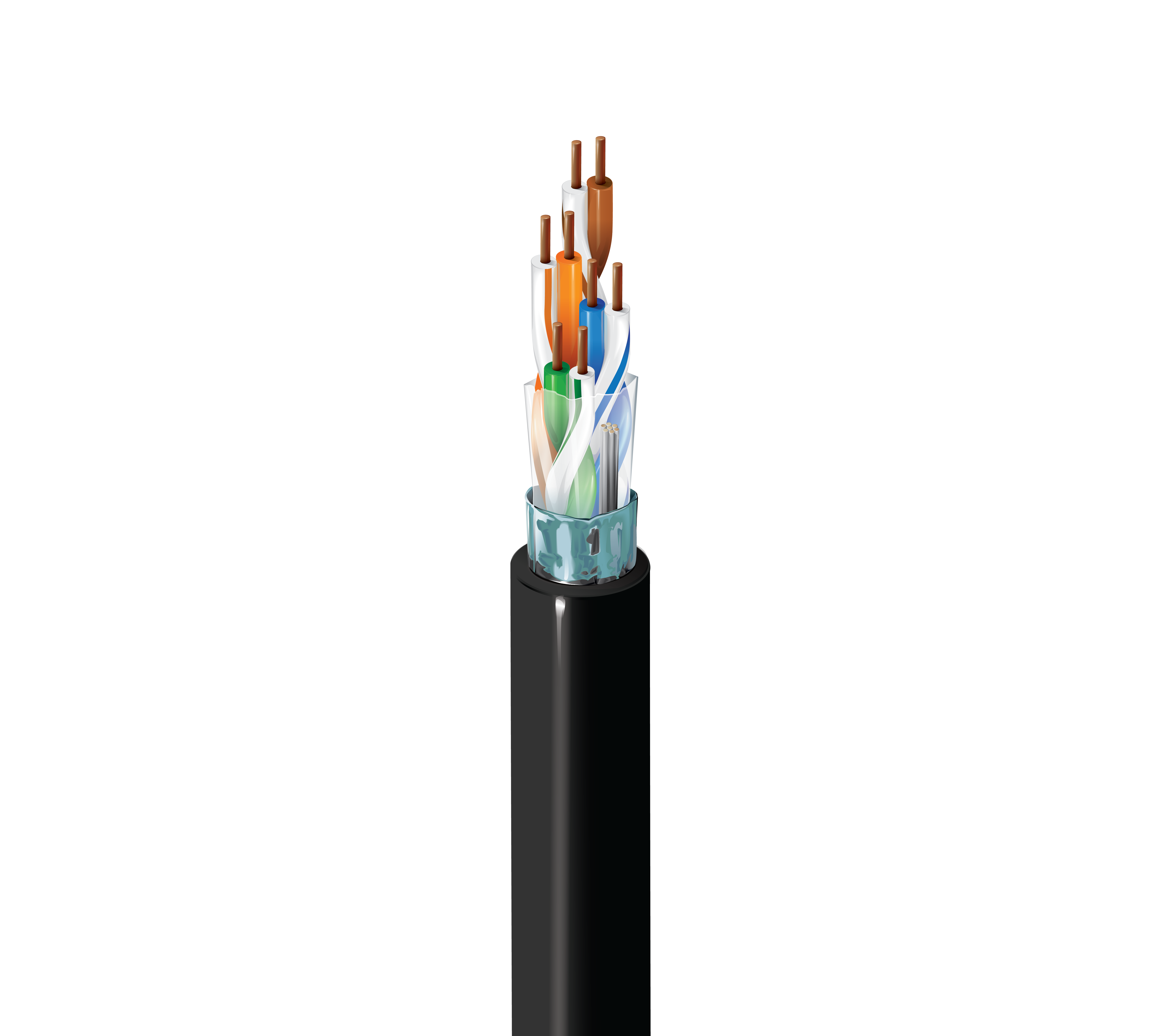

Câble de catégorie 5E+, 4 paires, F/UTP, CMR
Applications recommandées | Câble horizontal pour locaux, 1000BASE-T Ethernet, 100BASE-TX Ethernet, 10BASE-T Ethernet, PoE++, PoE+, PoE , Environnements bruyants |
---|
Taille | Câblé | Matériel | Nombre de paires |
---|---|---|---|
24 AWG | Uni | BC – Cuivre brut | 4 |
Matériel | Code couleur |
---|---|
PO – Polyoléfine | Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron |
Type de blindage | Matériel | Couverture | Type de fil de masse |
---|---|---|---|
Ruban | Polyester + bi-laminé (Alum+Poly) | 100 % | TC 24 AWG (7x32) |
Matériel | Diamètre nominale |
---|---|
PVC – Chlorure de polyvinyle | 6,60 mm (0,260 po) |
Diamètre total du câble (nominal) |
6,60 mm (0,260 po) |
---|
Résistance en courant continu maximum du conducteur | Déséquilibre de la capacité maximum |
---|---|
93,8 Ohm/km (28,6 Ohm/1000 pi) | 330 pF/100 m |
Fréquence | Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale |
---|---|---|---|
100 MHz | 537,6 ns/100 m | 45 ns/100 m | 70 % |
Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) | NEXT min. [dB] | PSNEXT min. [dB] | ACR min. [dB] | PSACR min. [dB] | ACRF (ELFEXT) min. [dB] | PSACRF (PSELFEXT) min. [dB] | RL (perte de retour) min. [dB] | Impédance d'entrée max./min. (non équipée) [Ohm] | Impédance max./min. ajustée [Ohm] |
---|---|---|---|---|---|---|---|---|---|---|
1 | 2,0 dB/100 m | 70,3 | 68,3 | 70,3 | 66,3 | 67,8 | 64,8 | 20,0 | 100 ± 15 | 100 ± 15 |
4 | 4,0 dB/100 m | 61,3 | 59,3 | 59,3 | 55,3 | 55,8 | 52,8 | 23,0 | 100 ± 15 | 100 ± 15 |
8 | 5,7 dB/100 m | 56,8 | 54,8 | 53,1 | 49,1 | 49,7 | 46,7 | 24,5 | 100 ± 15 | 100 ± 15 |
10 | 6,4 dB/100 m | 55,3 | 53,3 | 50,9 | 46,9 | 47,8 | 44,8 | 25,0 | 100 ± 15 | 100 ± 15 |
16 | 8,1 dB/100 m | 52,2 | 50,2 | 46,1 | 42,1 | 43,7 | 40,7 | 25,0 | 100 ± 15 | 100 ± 15 |
20 | 9,1 dB/100 m | 50,8 | 48,8 | 43,7 | 39,7 | 41,8 | 38,8 | 25,0 | 100 ± 15 | 100 ± 15 |
25 | 10,2 dB/100 m | 49,3 | 47,3 | 41,1 | 37,1 | 39,8 | 36,8 | 24,3 | 100 ± 15 | 100 ± 15 |
31,25 | 11,4 dB/100 m | 47,9 | 45,9 | 38,5 | 34,5 | 37,9 | 34,9 | 23,6 | 100 ± 15 | 100 ± 15 |
62,5 | 16,4 dB/100 m | 43,4 | 41,4 | 29,0 | 25,0 | 31,9 | 28,9 | 21,5 | 100 ± 15 | 100 ± 15 |
100 | 21,0 dB/100 m | 40,3 | 38,3 | 21,3 | 17,3 | 27,8 | 24,8 | 20,1 | 100 ± 15 | 100 ± 15 |
155 | 26,6 dB/100 m | 37,4 | 35,4 | 12,8 | 8,9 | 24,0 | 21,0 | 18,8 | 100 ± 22 | 100 ± 15 |
200 | 30,5 dB/100 m | 35,8 | 33,8 | 7,3 | 3,3 | 21,8 | 18,8 | 18,0 | 100 ± 22 | 100 ± 15 |
250 | 34,4 dB/100 m | 34,3 | 32,3 | 1.9 | 19,8 | 16,8 | 17,3 | 100 ± 32 | 100 ± 15 | |
300 | 38,0 dB/100 m | 33,1 | 28,2 | 18,2 | 15,2 | 16,8 | 100 ± 32 | 100 ± 15 | ||
350 | 41,4 dB/100 m | 32,1 | 27,2 | 16,9 | 13,9 | 16,3 | 100 ± 32 | 100 ± 15 | ||
400 | 44,6 dB/100 m | 31,3 | 26,3 | 15,9 | ||||||
450 | 47,6 dB/100 m | 30,5 | 25,6 | 15,5 |
Tension nominale UL |
---|
300 V (CMR) |
Température UL | Température de service | Installation | Stockage |
---|---|---|---|
75° C | -20° C à +75° C | De 0° C à +50° C | -20° C à +75° C |
Stationnaire min. | Installation min. |
---|---|
2,25 po (57,2 mm) | 2,75 po (69,9 mm) |
Tension de traction maximum |
11 kg (25 livres) |
---|---|
Poids câble en vrac |
30 livres/1000 pi |
Environnement compatible |
Colonne montante, intérieur |
---|---|
Durabilité |
Product Lens™, Déclaration environnementale de produit (EPD) disponible |
Inflammabilité/réaction au feu |
UL 1666 colonne montante, FT4, CEI 60332-1-2 |
Conformité CPR |
CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca |
Conformité NEC / UL |
Article 800, CMR |
Conformité CEC / C(UL) |
CMR |
Conformité ICEA |
S-90-661 |
Conformité IEEE |
IEEE 802.3bt type 1, type 2, type 3 |
Conformité NEMA |
NEMA WC-63.1 |
Catégorie de données |
Catégorie 5e |
Conformité normes TIA/EIA |
ANSI/TIA-568.2-D Catégorie 5e |
Vérification des performances par un tiers |
Catégorie 5e |
Conformité ISO/IEC |
ISO/IEC 11801-1, IEC 61156-5 |
Conformité aux directives européennes |
Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE |
Conformité à la réglementation du Royaume-Uni |
Marquage UKCA |
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
Numéro du plénum |
1213F |
Notes |
Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs au-dessus de 350 MHz servent uniquement à des fins techniques. Le blindage est lié à la paroi interne de la gaine pour une bonne stabilité électrique. Les inscriptions comprennent les marquages de séquence descendante pied/mètre depuis la longueur maximale jusqu'à 0. |
---|
Mise à jour et révision |
Numéro de révision : 0.622 Date de révision : 25-09-2024 |
---|
Article n° | Couleur | Type de présentation | Longueur | UPC | Note de bas de page |
---|---|---|---|---|---|
1212F 0101000 | Noir | Bobine | 1 000 pi | 612825108658 | |
1212F 010A1000 | Noir | Boîte à bobine d'enroulage | 1 000 pi | 612825108641 | |
1212F 006A500 | Bleu | Boîte à bobine d'enroulage | 500 pi | 612825108573 | C |
1212F 0061000 | Bleu | Bobine | 1 000 pi | 612825108580 | |
1212F 006A1000 | Bleu | Boîte à bobine d'enroulage | 1 000 pi | 612825108566 | |
1212F 0081000 | Gris | Bobine | 1 000 pi | 612825108603 | |
1212F 008A1000 | Gris | Boîte à bobine d'enroulage | 1 000 pi | 612825108597 | |
1212F 0051000 | Vert | Bobine | 1 000 pi | 612825108559 | |
1212F 005A1000 | Vert | Boîte à bobine d'enroulage | 1 000 pi | 612825108542 | |
1212F 0031000 | Orange | Bobine | 1 000 pi | 612825108511 | |
1212F 003A1000 | Orange | Boîte à bobine d'enroulage | 1 000 pi | 612825108504 | |
1212F 0021000 | Rouge | Bobine | 1 000 pi | 612825108498 | |
1212F 002A1000 | Rouge | Boîte à bobine d'enroulage | 1 000 pi | 612825108481 | |
1212F 009A500 | Blanc | Boîte à bobine d'enroulage | 500 pi | 612825108627 | C |
1212F 0091000 | Blanc | Bobine | 1 000 pi | 612825108634 | |
1212F 009A1000 | Blanc | Boîte à bobine d'enroulage | 1 000 pi | 612825108610 | |
1212F 0041000 | Jaune | Bobine | 1 000 pi | 612825108535 | |
1212F 004A1000 | Jaune | Boîte à bobine d'enroulage | 1 000 pi | 612825108528 |
