2412FS

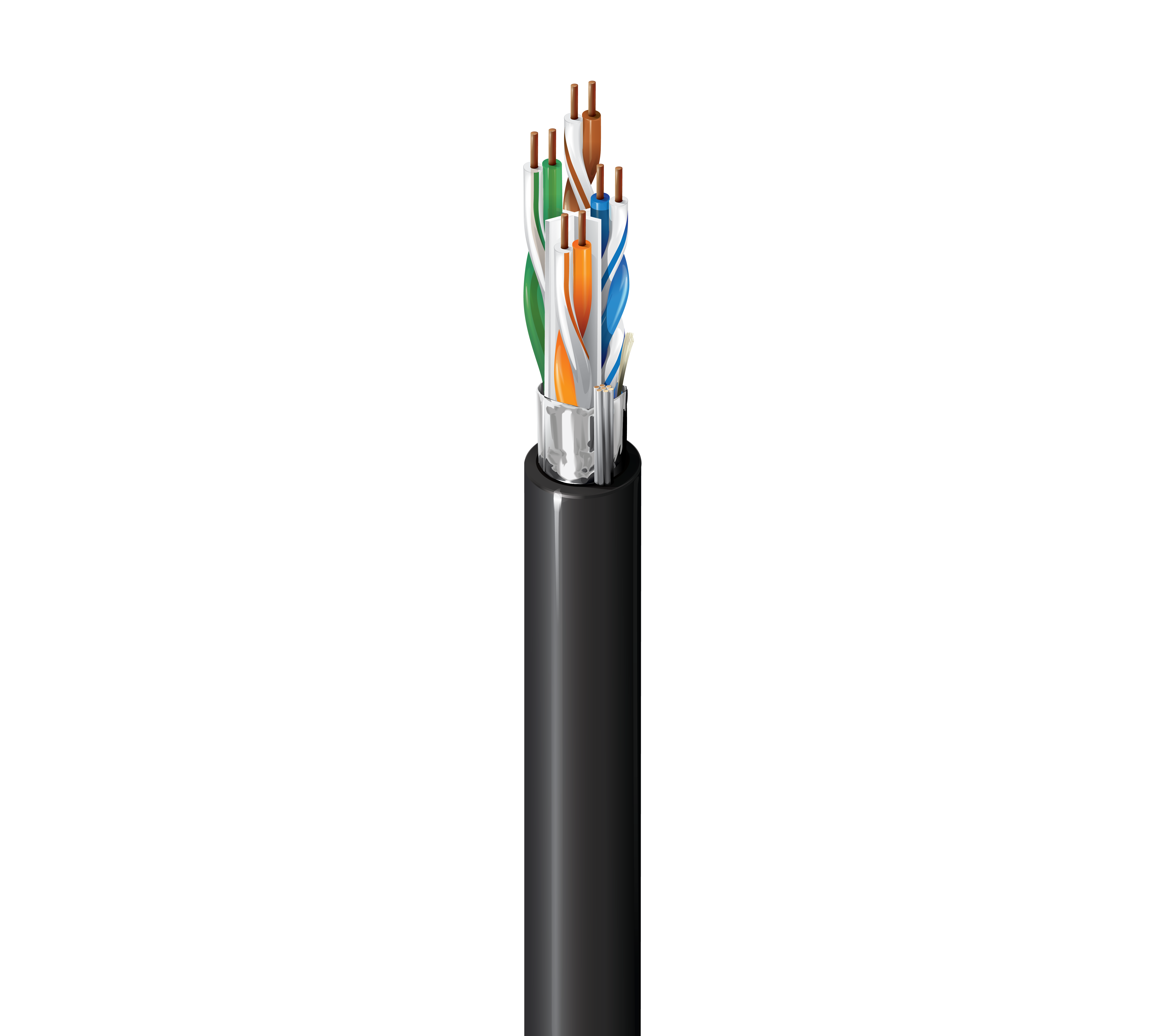

Câble amélioré de catégorie 6+, 4 paires, F/UTP, CMR

...
Câble horizontal de local amélioré de catégorie 6+ (350 MHz), 4 paires, conducteurs en cuivre brut solide 23 AWG, blindage par feuille d'aluminium F/UTP, colonne montante-CMR, gaine en PVC
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Câble horizontal pour locaux, 1000BASE-T Ethernet, 100BASE-TX Ethernet, 10BASE-T Ethernet, Surveillance, PoE++, PoE+, PoE, Environnements bruyants

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d’informations sur les brevets à https://www.belden.com/patents.

Détails de la construction
Conducteur
Taille Câblé Matériel Nombre de paires
23 AWG Uni BC – Cuivre brut 4
isolation
Matériel Code couleur
PO – Polyoléfine Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron
Blindage extérieur
Type de blindage Matériel Couverture Type de fil de masse
Ruban Polyester + bi-laminé (Alum+Poly) 100 % TC 26 AWG (7x34)
Gaine extérieure
Séparateur Matériel Diamètre nominale Fil de déchirement
Membre central (X-Spline® breveté) PVC – Chlorure de polyvinyle 6,99 mm (0,275 po) Non

Diamètre total du câble (nominal)

6,99 mm (0,275 po)

Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum
93,8 Ohm/km (28,6 Ohm/1000 pi) 330 pF/100 m
Délai
Fréquence Délai maximum Délai de propagation maximum Vitesse de propagation nominale
100 MHz 537,6 ns/100 m 45 ns/100 m 68 %
Haute fréquence
Fréquence [MHz] Atténuation d'insertion maximale (atténuation) NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) [Ohm] Impédance max./min. ajustée [Ohm] TCL min. [dB] ELTCTL min. [dB]
0,772 1,8 dB/100 m 77,0 77,0 75,2 76,2 73,0 70,0 19,4 100 +/- 15 100 ± 15 40,0 37,2
1 2,0 dB/100 m 75,3 75,3 73,3 74,3 70,8 67,8 20,0 100 +/- 15 100 ± 15 40,0 35,0
4 3,7 dB/100 m 66,3 66,3 62,6 63,6 58,8 55,8 23,0 100 +/- 15 100 ± 15 40,0 23,0
8 5,2 dB/100 m 61,8 61,8 56,6 57,6 52,7 49,7 24,5 100 +/- 15 100 ± 15 40,0 16,9
10 5,8 dB/100 m 60,3 60,3 54,5 55,5 50,8 47,8 25,0 100 +/- 15 100 ± 15 40,0 15,0
16 7,4 dB/100 m 57,2 57,2 49,9 50,9 46,7 43,7 25,0 100 +/- 15 100 ± 15 38,0 10,9
20 8,3 dB/100 m 55,8 55,8 47,5 48,5 44,8 41,8 25,0 100 +/- 15 100 ± 15 37,0 9,0
25 9,3 dB/100 m 54,3 54,3 45,1 46,1 42,8 39,8 24,3 100 +/- 15 100 ± 15 36,0 7,0
31,25 10,4 dB/100 m 52,9 52,9 42,5 43,5 40,9 37,9 23,6 100 +/- 15 100 ± 15 35,1 5,1
62,5 15,0 dB/100 m 48,4 48,4 33,4 34,4 34,9 31,9 21,5 100 +/- 15 100 ± 15 32,0
100 19,3 dB/100 m 45,3 45,3 26,0 27,0 30,8 27,8 20,1 100 +/- 15 100 ± 15 30,0
155 24,6 dB/100 m 42,4 42,4 17,9 18,9 27,0 24,0 19,5 100 +/- 22 100 ± 15 28,1
200 28,3 dB/100 m 40,8 40,8 12,5 13,5 24,8 21,8 18,7 100 +/- 22 100 ± 15 27,0
250 32,1 dB/100 m 39,3 39,3 7,2 8,2 22,8 19,8 18,0 100 +/- 32 100 ± 15 26,0
300 35,6 dB/100 m 38,1 36,1 2,5 1.5 21,3 18,3 17,5 100 +/- 32 100 ± 15 25,2
350 38,9 dB/100 m 37,1 35,1 19,9 16,9 17,0 100 +/- 32 100 ± 15 24,6
400 42,0 dB/100 m 36,3 34,3 18,8 15,8 16,6 100 +/- 32 100 ± 15 24,0
450 45,0 dB/100 m 35,5 33,5 17,7 14,7 16,2 100 +/- 32 100 ± 15 23,5
500 47,9 dB/100 m 34,8 32,8 16,8 13,8 15,9 100 +/- 32 23,0
550 50,6 dB/100 m 34,2 32,2 16,0 13,0 15,6 100 +/- 32 22,6
Voltage
Tension nominale UL
300 V (CMR)
Caractéristiques mécaniques
Température
Température UL Température de service Stockage
75° C -20° C à +75° C -20° C à +75° C
Rayon de courbure
Stationnaire min. Installation min.
1.0 in (25 mm) 2,65 po (67,3 mm)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

37 livres/1000 pi

Normes et conformité

Environnement compatible

Colonne montante, intérieur

Durabilité

Product Lens™, Déclaration environnementale de produit (EPD) disponible

Inflammabilité/réaction au feu

UL 1666 colonne montante, FT4, CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMR

Conformité CEC / C(UL)

CMR

Conformité ICEA

S-116-732

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3, type 4

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

ANSI/TIA-568.2-D Catégorie 6

Vérification des performances par un tiers

Catégorie 6

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE

Conformité APAC

China RoHS II (GB/T 26572-2011)

Numéro du plénum

2413FS

Notes sur le produit

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs au-dessus de 300 MHz servent uniquement à des fins techniques. Le blindage est lié à la paroi interne de la gaine pour une bonne stabilité électrique. La copie présente les marques de séquence descendantes. Ramenez la longueur à 0.

Historique

Mise à jour et révision

Numéro de révision : 0.128 Date de révision : 25-09-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation Longueur
2412FS 0101000 Noir Bobine 1 000 pi
2412FS 010A1000 Noir Boîte à bobine d'enroulage 1 000 pi
2412FS 010Z1000 Noir Boîte ReelTuff 1 000 pi
2412FS 0061000 Bleu clair Bobine 1 000 pi
2412FS 006A1000 Bleu clair Boîte à bobine d'enroulage 1 000 pi
2412FS 006Z1000 Bleu clair Boîte ReelTuff 1 000 pi
2412FS 0081000 Gris Bobine 1 000 pi
2412FS 0051000 Vert Bobine 1 000 pi
2412FS 0031000 Orange Bobine 1 000 pi
2412FS 0071000 Violet Bobine 1 000 pi
2412FS 0021000 Rouge Bobine 1 000 pi
2412FS 0091000 Blanc Bobine 1 000 pi
2412FS 009A1000 Blanc Boîte à bobine d'enroulage 1 000 pi
2412FS 009Z1000 Blanc Boîte ReelTuff 1 000 pi
2412FS 0041000 Jaune Bobine 1 000 pi
Afficher tous les numéros de pièces
Afficher moins
