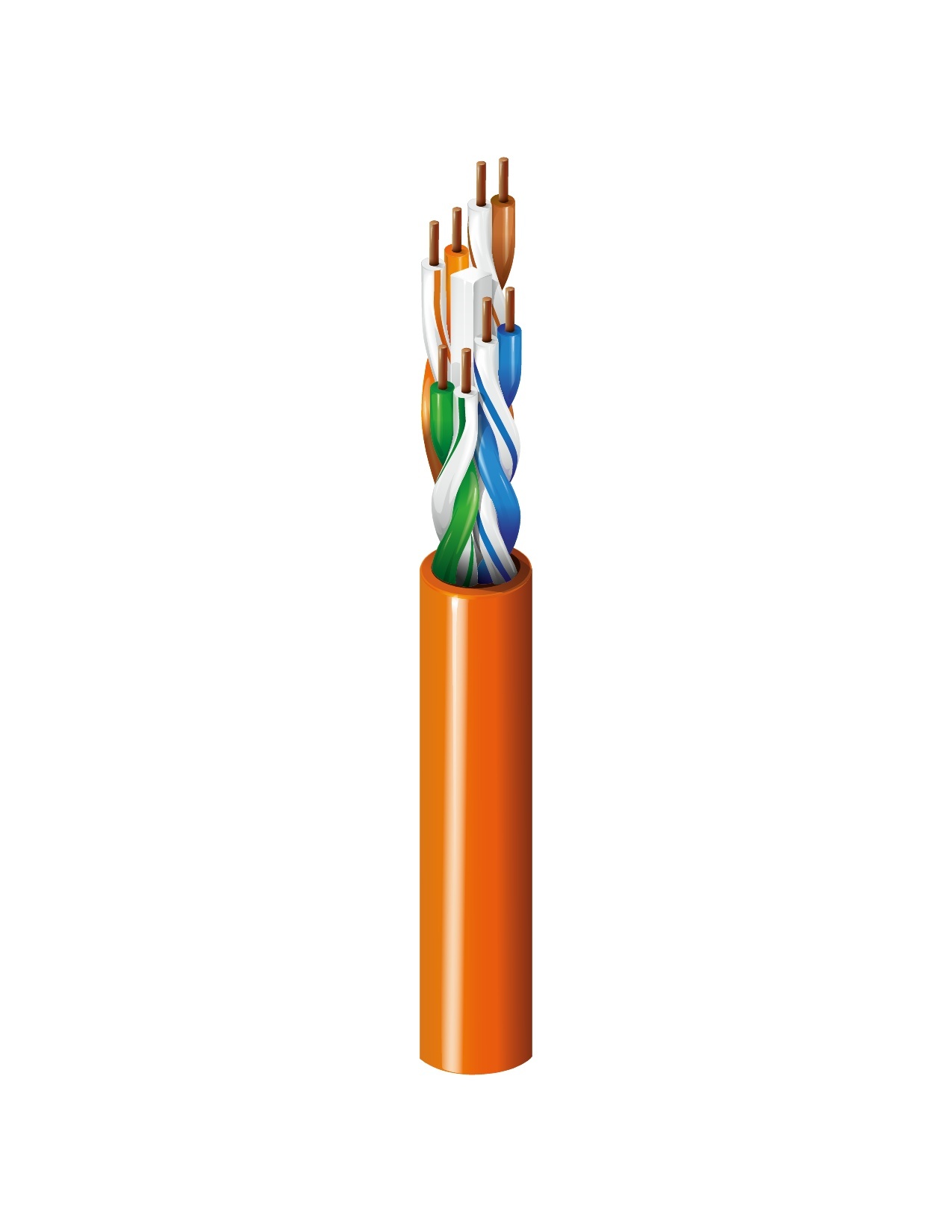

Câble de raccordement CAT6, 4pr, UTP, gaine en PVC, CMR
| Applications recommandées | Câble de raccordement pour locaux, Gigabit Ethernet, 100BaseTX, 100BaseVG ANYLAN, 155ATM, 622ATM |
|---|
| AWG | Câblé | Matériel | Nombre de paires |
|---|---|---|---|
| 24 | Uni | BC – Cuivre brut | 4 |
|
Nombre de conducteurs |
8 |
|---|---|
|
Nombre total de paires |
4 |
| Matériel |
|---|
| PO – Polyoléfine |
|
Paire collée |
s/o |
|---|
| Nombre | Couleur |
|---|---|
| 1 | Blanc/rayure bleue et bleu |
| 2 | Blanc/rayure orange et orange |
| 3 | Blanc/rayure verte et vert |
| 4 | Blanc/rayure marron et marron |
| Matériel | Diamètre nominal | Fil de déchirement | Matériau séparateur |
|---|---|---|---|
| PVC – Chlorure de polyvinyle | 0,205 po | Non | Obturateur central |
| Résistance en courant continu maximum du conducteur | Déséquilibre DCR max. |
|---|---|
| 93,8 Ohm/km | 5 % |
| Déséquilibre de la capacité maximum | Capacité mutuelle nominale |
|---|---|
| 160 pF/100 m | 15 pF/pi |
| Fréquence [MHz] | Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale (VP) [%] |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 45 ns/100 m | 70 % |
| Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) | NEXT min. [dB] | PSNEXT min. [dB] | ACRF (ELFEXT) min. [dB] | PSACRF (PSELFEXT) min. [dB] | RL (perte de retour) min. [dB] | Impédance d'entrée max./min. (non équipée) | Impédance ajustée max./min. | TCL min. [dB] | ELTCTL min. [dB] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 MHz | 2,4 dB/100 m | 74,3 dB | 72,3 dB | 67,8 dB | 64,8 dB | 20,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 40,0 dB | 35,0 dB |
| 4 MHz | 4,5 dB/100 m | 65,3 dB | 63,3 dB | 55,8 dB | 52,7 dB | 23,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 40,0 dB | 23,0 dB |
| 8 MHz | 6,4 dB/100 m | 60,8 dB | 58,8 dB | 49,7 dB | 46,7 dB | 24,5 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 40,0 dB | 16,9 dB |
| 10 MHz | 7,1 dB/100 m | 59,3 dB | 57,3 dB | 47,8 dB | 44,8 dB | 25,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 40,0 dB | 15,0 dB |
| 16 MHz | 9,1 dB/100 m | 56,2 dB | 54,3 dB | 43,7 dB | 40,7 dB | 25,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 38,0 dB | 10,9 dB |
| 20 MHz | 10,2 dB/100 m | 54,8 dB | 52,8 dB | 41,8 dB | 38,8 dB | 25,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 37,0 dB | 9,0 dB |
| 25 MHz | 11,4 dB/100 m | 53,3 dB | 51,3 dB | 39,8 dB | 36,8 dB | 24,3 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 36,0 dB | 7,0 dB |
| 31,25 MHz | 12,8 dB/100 m | 51,9 dB | 49,9 dB | 37,9 dB | 34,9 dB | 23,6 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 35,1 dB | 5,1 dB |
| 62,5 MHz | 18,5 dB/100 m | 47,4 dB | 45,4 dB | 31,9 dB | 28,9 dB | 21,5 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 32,0 dB | |
| 100 MHz | 23,8 dB/100 m | 44,3 dB | 42,3 dB | 27,8 dB | 24,8 dB | 20,1 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 30,0 dB | |
| 155 MHz | 30,2 dB/100 m | 41,5 dB | 39,5 dB | 23,9 dB | 20,9 dB | 18,8 dB | 100 ± 22 Ohm | 100 ± 15 Ohm | 28,1 dB | |
| 200 MHz | 34,8 dB/100 m | 39,8 dB | 37,8 dB | 21,8 dB | 18,8 dB | 18,0 dB | 100 ± 22 Ohm | 100 ± 15 Ohm | 27,0 dB | |
| 250 MHz | 39,4 dB/100 m | 38,3 dB | 36,3 dB | 19,8 dB | 16,8 dB | 17,3 dB | 100 ± 32 Ohm | 100 ± 15 Ohm | 26,0 dB |
|
Classe de ségrégation selon EN50174-2 |
a |
|---|
| Tension nominale UL |
|---|
| 300 V RMS |
|
Plage de température d'installation |
De 0° C à +50° C |
|---|---|
|
Température nominale UL |
75° C |
|
Plage de température de stockage |
-20° C à +75° C |
|
Plage de température de fonctionnement |
-20° C à +75° C |
|
Poids câble en vrac |
20 livres/1000 pi |
|---|---|
|
Tension de traction maximum |
25 livres |
|
Rayon de courbure minimum pendant l'installation |
2,25 po |
|
Rayon de cintrage minimum/axe mineur |
1,0 pouce |
|
Conformité NEC/(UL) |
CMR |
|---|---|
|
Conformité CEC/C(UL) |
CMR |
|
Conformité ISO/IEC |
Raccord 11801 ed 2.2 (2011) classe E |
|
CPR Euroclass |
Eca |
|
Catégorie de données |
Catégorie 6 |
|
Conformité ANSI |
Raccord S-116-732-2013 catégorie 6, raccord ANSI/NEMA WC-66 catégorie 6 |
|
Conformité normes TIA/EIA |
Raccord ANSI/TIA-568-C.2 catégorie 6 |
|
Conformité IEEE |
IEEE 802.3bt type 1, type 2, type 3, type 4 |
|
Vérification des performances par un tiers |
Raccord catégorie 6 |
|
Environnement |
Colonne montante |
|---|---|
|
Directive UE 2000/53/EC (ELV) |
Oui |
|
Directive UE 2003/11/EC (BFR) |
Oui |
|
Directive UE 2003/96/EC (BFR) |
Oui |
|
Directive UE 2011/65/UE (RoHS 2) |
Oui |
|
Directive UE 2012/19/EU (WEEE) |
Oui |
|
Directive UE 2015/863/UE (amendement RoHS 2) |
Oui |
|
Conformité aux directives européennes |
Oui |
|
Marquage CE UE |
Oui |
|
Conformité EU REACH SVHC (jj/mm/aaaa) |
2017-07-10 |
|
MII Order n° 39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine) |
Oui |
|
Utilisation - Aérien |
Non |
|---|---|
|
Utilisation - Enterrement |
Non |
|
Utilisation – Emplacements dangereux |
Non |
|
Utilisation – Intérieur |
Oui |
|
Utilisation – Non halogéné |
Non |
|
Utilisation – Résistance aux hydrocarbures |
Non |
|
Utilisation – Extérieur |
Non |
|
Utilisation – Résistance à la lumière |
Non |
|
Inflammabilité CSA/C(UL) |
FT4 |
|---|---|
|
Inflammabilité UL |
Colonne montante UL 1666 |
|
Inflammabilité IEC |
IEC 60332-1-2 |
|
Tension nominale UL |
300 V RMS |
|
Plénum (oui/non) |
Non |
|---|
|
Note de bas de page |
C - CONDITIONNEMENT BOBINE EN CAISSE. |
|---|
|
Notes |
Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. L'impression inclut les marques de séquence descendantes. |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.514 Date de révision : 29-04-2024 |
|---|
