Numéro de produit : 10GXS32

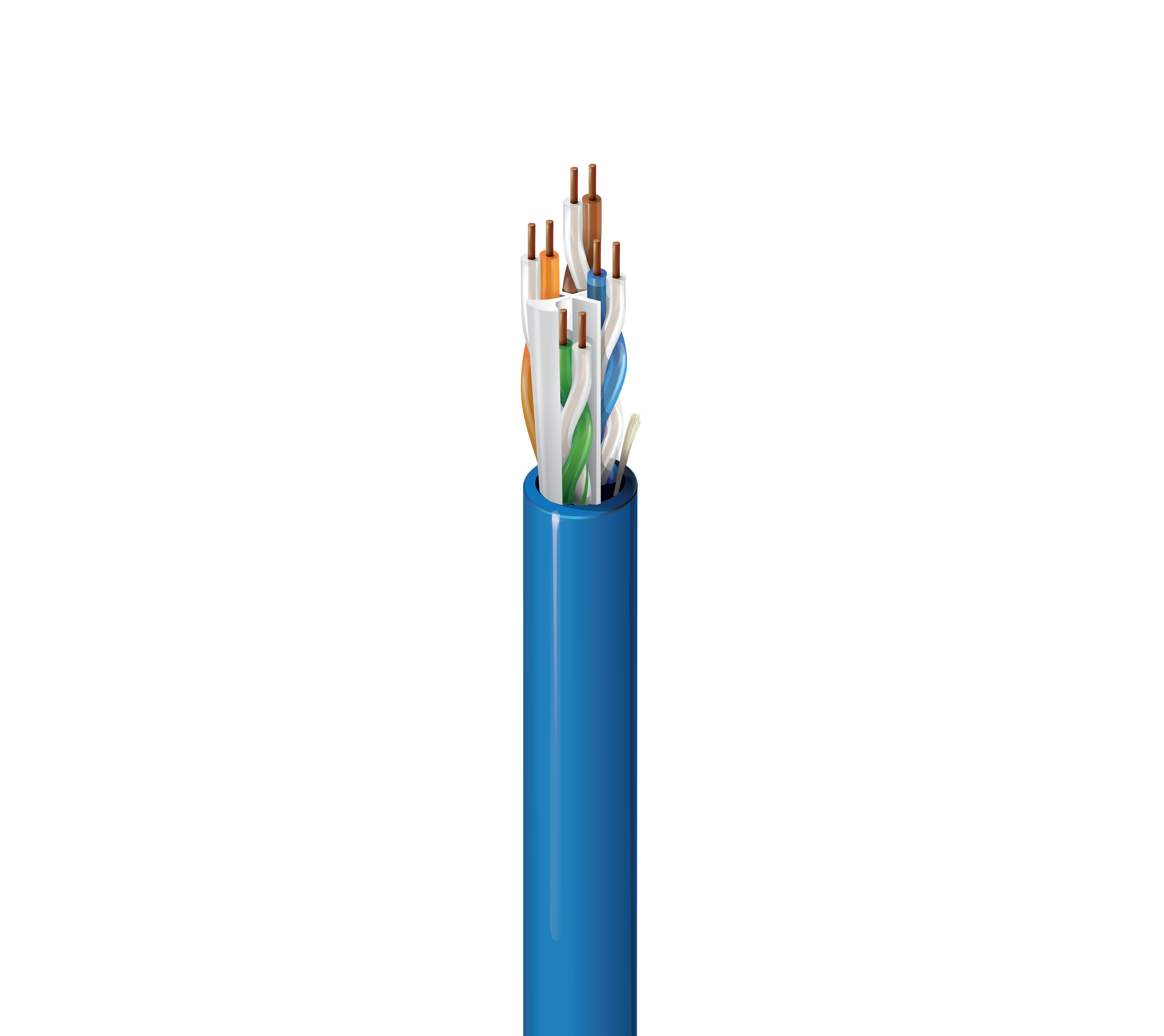

10GXS, câble amélioré de catégorie 6A, 4 paires collées, U/UTP, CMR

10GXS, câble horizontal local amélioré de catégorie 6A (625MHz), 4 paires collées, conducteurs en cuivre brut solide 23 AWG, U/UTP, colonne montante-CMR, gaine en PVC

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
10GXS32
  • 10GXS32
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

Câble horizontal pour locaux, Ethernet de 10GBASE-T, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, Environnements bruyants, Centre de données EoR et MoR, Réseau dorsal, HDBaseT, HDBaseT 4K UHD

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d’informations sur les brevets à https://www.belden.com/patents.

Conducteur

Taille Câblé Matériel Nombre de paires
23 AWG Uni BC – Cuivre brut 4

isolation

Matériel Code couleur
PO – Polyoléfine Blanc et bleu, blanc et orange, blanc et vert, blanc et marron

Paire collée

Oui

Gaine extérieure

Séparateur Matériel Diamètre nominale Fil de déchirement
Élément central (EquiSpline® breveté), technologie de barrière EquiBlock™ PVC – Chlorure de polyvinyle 7,06 mm (0,278 po) Oui

Diamètre total du câble (nominal)

7,06 mm (0,278 po)

Électricité

Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum
79 Ohm/km (24 Ohm/1000 pi) 90 pF/100 m

Délai

Fréquence Délai maximum Délai de propagation maximum Vitesse de propagation nominale
100 MHz 537,6 ns/100 m 45 ns/100 m 65 %

Haute fréquence

Fréquence [MHz] Atténuation d'insertion maximale (atténuation) PSNEXT min. [dB] PSACR min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) [Ohm] Impédance max./min. ajustée [Ohm] PSANEXT [dB] min. PSAACRF [dB] min. TCL min. [dB] ELTCTL min. [dB]
1 2,1 dB/100 m 75,3 73,2 79,8 20,0 100 ± 15 105 ± 10 75,0 77,0 40,0 43,0
4 3,8 dB/100 m 66,3 62,5 67,8 23,0 100 ± 15 100 ± 15 75,0 76,2 40,0 41,0
8 5,3 dB/100 m 61,8 56,5 61,7 24,5 100 ± 15 100 ± 15 75,0 70,1 40,0 24,9
10 5,9 dB/100 m 60,3 54,4 59,8 25,0 100 ± 15 100 ± 15 75,0 68,2 40,0 23,0
16 7,4 dB/100 m 57,2 49,8 55,7 25,0 100 ± 15 100 ± 15 75,0 64,1 38,0 18,9
20 8,3 dB/100 m 55,8 47,4 53,8 25,0 100 ± 15 100 ± 15 75,0 62,2 37,0 17,0
25 9,3 dB/100 m 54,3 45,0 51,8 24,3 100 ± 15 100 ± 15 75,0 60,2 36,0 15,0
31,25 10,4 dB/100 m 52,9 42,5 49,9 23,6 100 ± 15 100 ± 10 75,0 58,3 35,1 13,1
62,5 14,8 dB/100 m 48,4 33,6 43,9 21,5 100 ± 15 100 ± 10 73,6 52,3 32,0
100 18,9 dB/100 m 45,3 26,4 39,8 20,1 100 ± 15 100 ± 10 70,5 48,2 30,0
200 27,0 dB/100 m 40,8 13,8 33,8 18,9 100 ± 22 100 ± 10 66,0 42,2 27,0
250 30,4 dB/100 m 39,3 9,0 31,8 17,3 100 ± 32 100 ± 10 64,5 40,2 26,0
300 33,5 dB/100 m 38,1 4,6 30,3 16,8 100 ± 32 100 ± 10 63,3 38,7 25,2
350 36,3 dB/100 m 37,1 0,8 28,9 16,3 100 ± 32 100 ± 10 62,3 37,3 24,6
400 39,0 dB/100 m 36,3 27,8 15,9 100 ± 32 100 ± 10 61,5 36,2 24,0
450 41,5 dB/100 m 35,5 26,7 15,5 100 ± 32 100 ± 10 60,7 35,1 23,5
500 43,9 dB/100 m 34,8 25,8 15,2 100 ± 32 100 ± 10 60,0 34,2 23,0
550 46,2 dB/100 m 33,2 25,0 14,9 100 ± 32 100 ± 10 59,4 33,4
600 48,4 dB/100 m 32,6 24,2 14,7 100 ± 32 100 ± 10 58,8 32,6
625 49,5 dB/100 m 32,4 23,9 14,5 100 ± 32 100 ± 10 58,6 32,3
750 54,7 dB/100 m 32,2 22,3 14,0 100 ± 32 100 ± 10 57,4 30,7
860 58,9 dB/100 m 31,3 21,1 13,6 100 ± 32 100 ± 10 56,5 29,5

Voltage

Tension nominale UL
300 V (CMR), 300 V (CL3R)

Température

Température UL Température de service Installation Stockage
90° C -20° C à +75° C De 0° C à +50° C -20° C à +75° C

Rayon de courbure

Stationnaire min. Installation min.
28 mm (1,1 po) 64 mm (2,5 po)

Tension de traction maximum

18 kg (40 livres)

Poids câble en vrac

33 livres/1000 pi

Environnement compatible

Colonne montante, intérieur

Durabilité

Product Lens™, Déclaration environnementale de produit (EPD) disponible

Inflammabilité/réaction au feu

UL 1666 colonne montante, FT4, CEI 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMR, CMR-LP (0,6A), CL3R-LP (0,6A)

Conformité CEC / C(UL)

CMR

Conformité ICEA

S-116-732

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3, type 4

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6A

Conformité normes TIA/EIA

ANSI/TIA-568,2-D, catégorie 6A

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité CENELEC

Classe de ségrégation selon EN50174-2 = a

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Numéro du plénum

10GXS13 (non-lié)/10GXS33

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs supérieures à 625 MHz concernent uniquement les informations techniques. L'impression comprend des séquences descendantes/marquages de compteurs de longueur de mise en place max à 0.

Mise à jour et révision

Numéro de révision : 0.418 Date de révision : 29-04-2024

Mise à jour et révision

Numéro de révision : 0.418 Date de révision : 29-04-2024

Références des pièces

Article n° Couleur UPC
10GXS32 0101000 Noir 612825101949
10GXS32010A1000 Noir 612825102038
10GXS32 0061000 Bleu 612825101901
10GXS32006A1000 Bleu 612825101994
10GXS32 0081000 Gris 612825101925
10GXS32008A1000 Gris 612825102014
10GXS32 0051000 Vert 612825101895
10GXS32005A1000 Vert 612825101987
10GXS32 0031000 Orange 612825101871
10GXS32003A1000 Orange 612825101963
10GXS32 0021000 Rouge 612825101864
10GXS32002A1000 Rouge 612825101956
10GXS32 0071000 Violet 612825101918
10GXS32007A1000 Violet 612825102007
10GXS32 0091000 Blanc 612825101932
10GXS32009A1000 Blanc 612825102021
10GXS32 0041000 Jaune 612825101888
10GXS32004A1000 Jaune 612825101970
Afficher tous les numéros de pièces
