SPE102

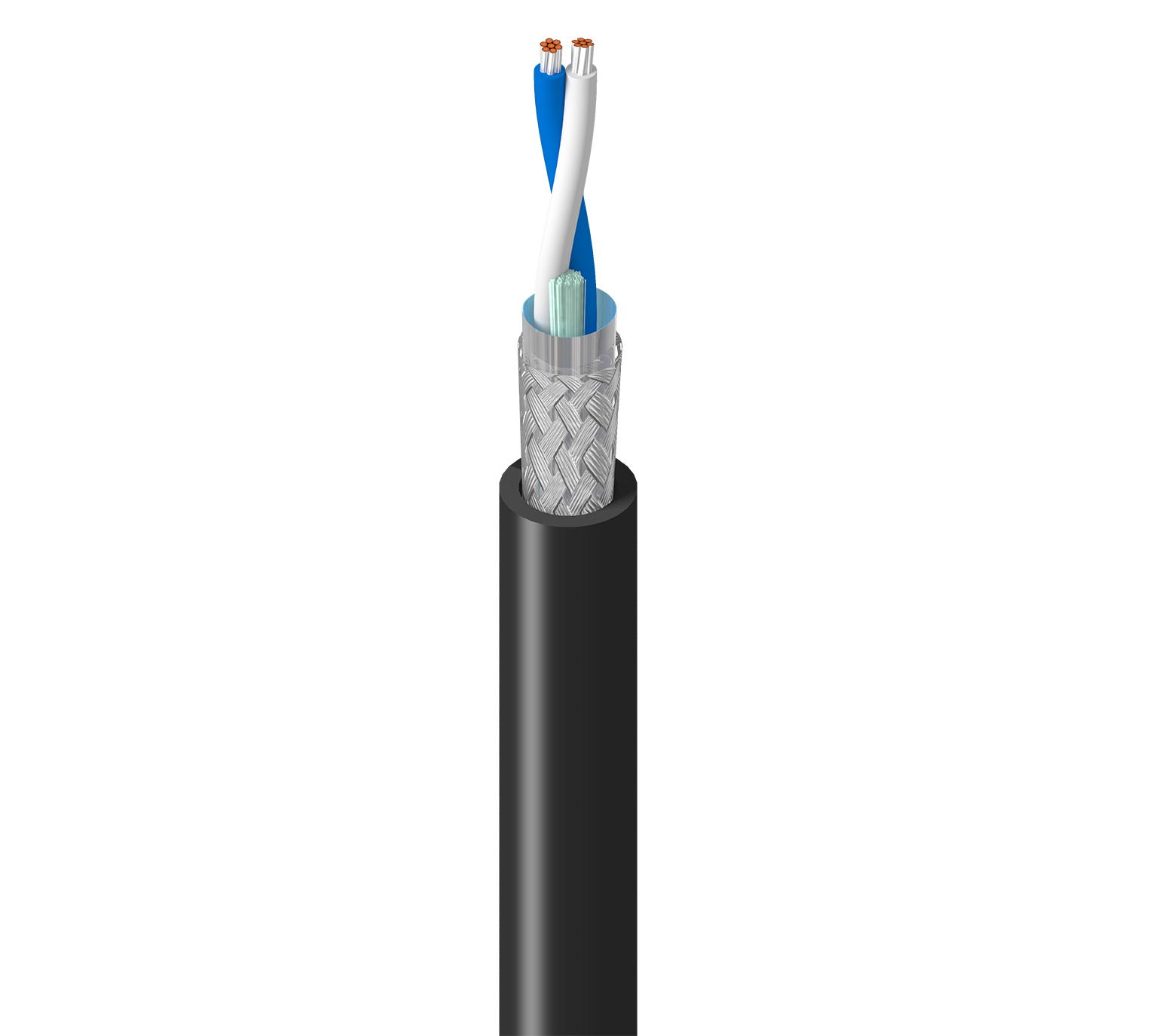

Datatuff Ind SPE 10 Mbps 22 AWG SF/UTP PVC

...
Datatuff Ind SPE 10 Mbps 22 AWG PE SF/UTP PVC
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Transmission des données, caméras, contrôleurs logiques programmables (PLC), commutateurs, extérieur, intérieur, etc.

Détails de la construction
Conducteur
Taille Câblé Matériel Nombre de paires
22 AWG Toronné TC – Cuivre étamé 1
isolation
Matériel Diamètre de l'isolation nom. Code couleur
PE – Polyéthylène 1,7 mm (0,067 po) Blanc et bleu
Blindage extérieur
Type de blindage Matériel Couverture
Ruban Bi-laminé (alum+poly) 100 %
Tresse Cuivre étamé (TC) 90 %
Gaine extérieure
Matériel Diamètre nominale
PVC – Chlorure de polyvinyle 6,22 mm (0,245 po)

Diamètre total du câble (nominal)

0,245 po (6,22 mm)

Caractéristiques électriques
Électricité
Résistance en courant continu maximum du conducteur Capacité mutuelle maximale Déséquilibre de la capacité maximum
59 Ohm/km 56 pF/m (17 pF/pi) 330 pF/100 m
Délai
Fréquence Délai maximum Vitesse de propagation nominale
100 MHz 450 ns/100 m 76 %
Haute fréquence
Fréquence [MHz] Atténuation d'insertion maximale (atténuation) RL (perte de retour) min. [dB] PSANEXT [dB] min. Atténuation de couplage min. [dB] Impédance caractéristique nominale [Ohm]
0.1 1,4 dB/100 m 11,5 67 50 100
0,5 1,6 dB/100 m 15 64,7 50 100
0,772 1,9 dB/100 m 15 61,5 50 100
1 2,1 dB/100 m 15 61,4 50 100
2 2,8 dB/100 m 15 54,5 50 100
4 3,8 dB/100 m 15 49,4 50 100
8 5,3 dB/100 m 15 44,3 50 100
10 4,1 dB/100 m 15 42,6 50 100
16 7,5 dB/100 m 15 39,1 50 100
20 8,4 dB/100 m 15 37,5 50 100
Voltage
Tension nominale UL
300 V (UL 13 PLTC)
Caractéristiques mécaniques
Température
Température UL Température de service
75° C -30° C à +75° C
Rayon de courbure
Installation min.
51 mm (2 po)

Tension de traction maximum

4,5 kg (10 livres)

Poids câble en vrac

38 livres/1000 pi

Normes et conformité

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux UV, résistance aux hydrocarbures

Inflammabilité/réaction au feu

UL 1685 charge UL

Conformité NEC / UL

CM, PLTC

Conformité IEEE

IEEE 802.3cg

Conformité normes TIA/EIA

ANSI/TIA-568.5

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2022-04-27UE

Conformité APAC

China RoHS II (GB/T 26572-2011)

Notes sur le produit

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique.

Historique

Mise à jour et révision

Numéro de révision : 0.41 Date de révision : 15-02-2024

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n°
SPE102 0061000
SPE102 0101000
