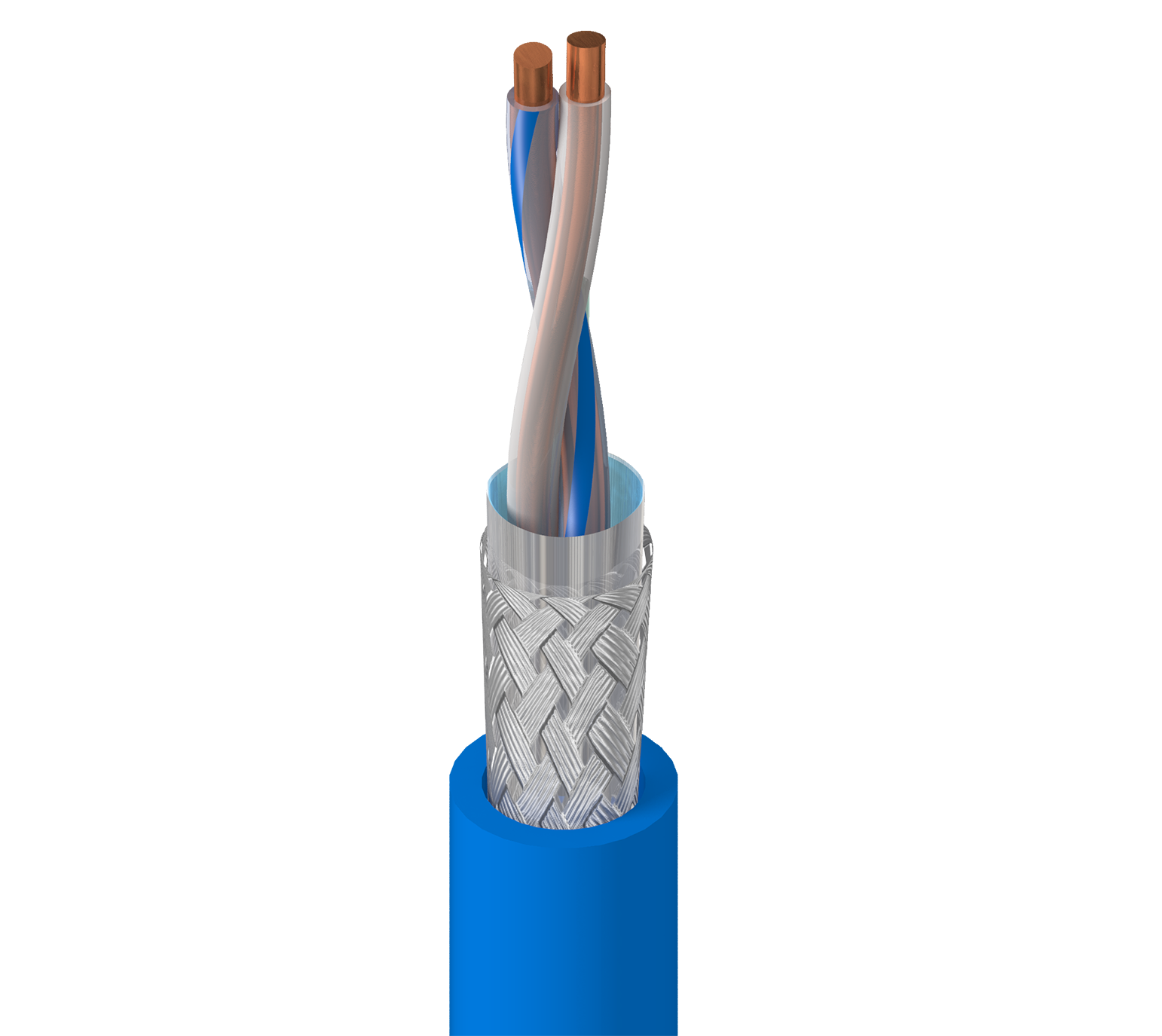

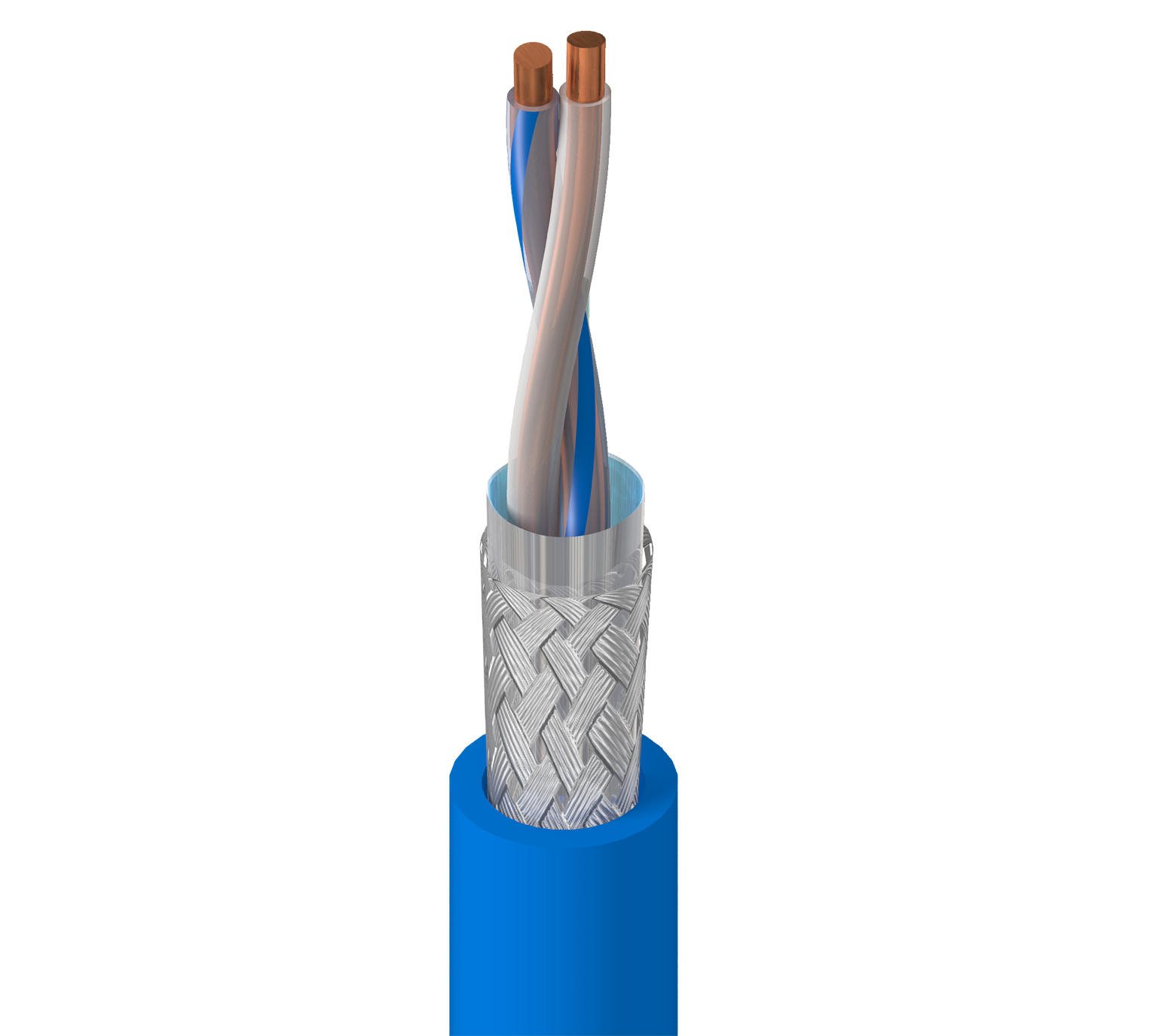

Ethernet industriel à paire unique DataTuff 40 m 1 Gbps 100 Ohm 26 AWG SFTP PVC
| Applications recommandées | Environnement bruyant, IIoT, automatisation des usines ou des processus, appareils et caméras IP, communication de données, etc. |
|---|
| Taille | Câblé | Matériel | Nombre de paires |
|---|---|---|---|
| 26 AWG | Uni | BC – Cuivre brut | 1 |
| Matériel | Diamètre de l'isolation nom. | Code couleur |
|---|---|---|
| PP – Polypropylène | 1,3 mm (0,051 po) | Naturel et naturel/bleu |
| Type de blindage | Matériel | Couverture |
|---|---|---|
| Ruban | Bi-laminé (alum+poly) | 100 % |
| Tresse | Cuivre étamé (TC) | 80 % |
| Matériel | Diamètre nominale |
|---|---|
| PVC – Chlorure de polyvinyle | 4,09 mm (0,161 po) |
| Résistance en courant continu maximum du conducteur | Déséquilibre de la capacité maximum |
|---|---|
| 145 Ohm/km | 1, 600 pF/km |
| Fréquence | Délai maximum | Délai de propagation maximum |
|---|---|---|
| 100 MHz | 538 ns/100 m | 25 ns/100 m |
| Fréquence [MHz] | Atténuation d'insertion maximale (atténuation) | RL (perte de retour) min. [dB] | TCL min. [dB] | ELTCTL min. [dB] | Impédance de transfert de surface max. [mOhm/m] | Atténuation de couplage min. [dB] |
|---|---|---|---|---|---|---|
| 1 | 3,1 dB/100 m | 40 | 40 | 15 | ||
| 4 | 5,6 dB/100 m | 20 | 40 | 28 | 50 | |
| 8 | 7,8 dB/100 m | 24,5 | 36,5 | 21,9 | 93 | |
| 10 | 8,7 dB/100 m | 25 | 35,0 | 20,0 | 100 | |
| 16 | 11 dB/100 m | 25 | 31,9 | 15,9 | 135 | |
| 20 | 12,3 dB/100 m | 25 | 30,5 | 14 | 155 | |
| 25 | 13,8 dB/100 m | 24,2 | 29 | 12 | 178 | |
| 30 | 15,1 dB/100 m | 23,5 | 27,8 | 10,5 | 200 | 85 |
| 60 | 21,4 dB/100 m | 20,9 | 23,3 | 5 | 85 | |
| 100 | 27,8 dB/100 m | 19 | 20 | 5 | 85 | |
| 200 | 39,7 dB/100 m | 16,4 | 15,5 | 5 | 79 | |
| 250 | 44,6 dB/100 m | 15,6 | 14 | 5 | 77 | |
| 300 | 49,0 dB/100 m | 14,9 | 12,8 | 5 | 75 | |
| 350 | 53,2 dB/100 m | 14,3 | 11,8 | 5 | 74 | |
| 400 | 57,0 dB/100 m | 13,8 | 11 | 5 | 73 | |
| 450 | 60,7 dB/100 m | 13,4 | 10,2 | 5 | 72 | |
| 500 | 64,1 dB/100 m | 71 | 9,5 | 5 | 71 | |
| 550 | 67,5 dB/100 m | 12,6 | 8,9 | 5 | 70 | |
| 600 | 70,7 dB/100 m | 12,3 | 8,3 | 5 | 69 |
| Tension nominale UL | Tension nominale |
|---|---|
| 300 V (UL AWM 2095) | 300 V (CEI 61156-12) |
| Température UL | Température de service |
|---|---|
| 80° C | -20° C à +80° C |
| Installation min. |
|---|
| 43 mm (1,7 po) |
|
Poids câble en vrac |
7,7 livres/1000 pi |
|---|
|
Environnement compatible |
Intérieur, extérieur, résistance aux UV, résistance aux hydrocarbures |
|---|---|
|
Inflammabilité/réaction au feu |
FT2, IEC 60332-1-2 |
|
Conformité AWM |
AWM 2095, AWM I A/B |
|
Conformité IEEE |
IEEE 802.3bp |
|
Conformité ISO/IEC |
CEI 61156-12 |
|
Conformité aux directives européennes |
Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Notes |
Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. |
|---|
|
Mise à jour et révision |
Numéro de révision : 0.39 Date de révision : 29-04-2024 |
|---|
| Article n° | Couleur | Type de présentation | Longueur |
|---|---|---|---|
| SPE402 0065000 | |||
| SPE402 0105000 | |||
| SPE402 0101000 | Noir | Bobine | 1 000 pi |
| SPE402 0061000 | Bleu clair | Bobine | 1 000 pi |
