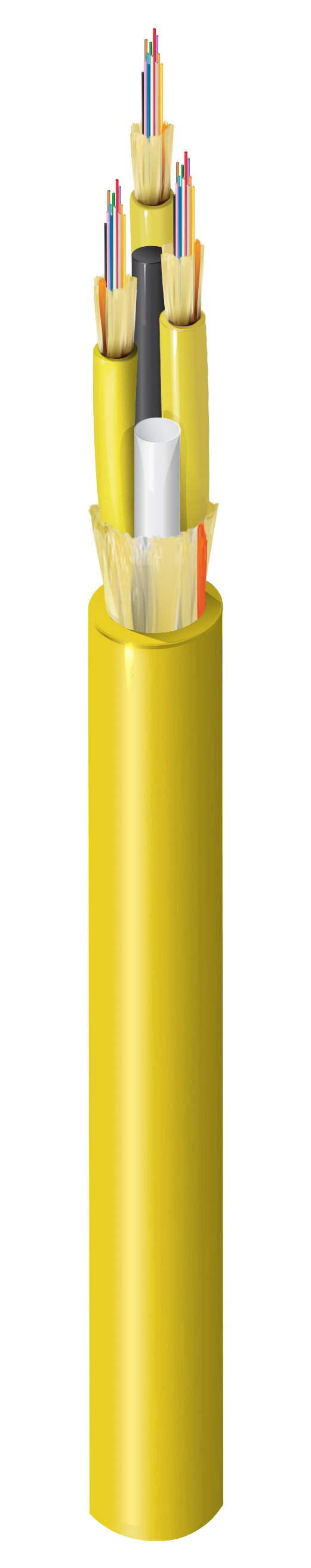

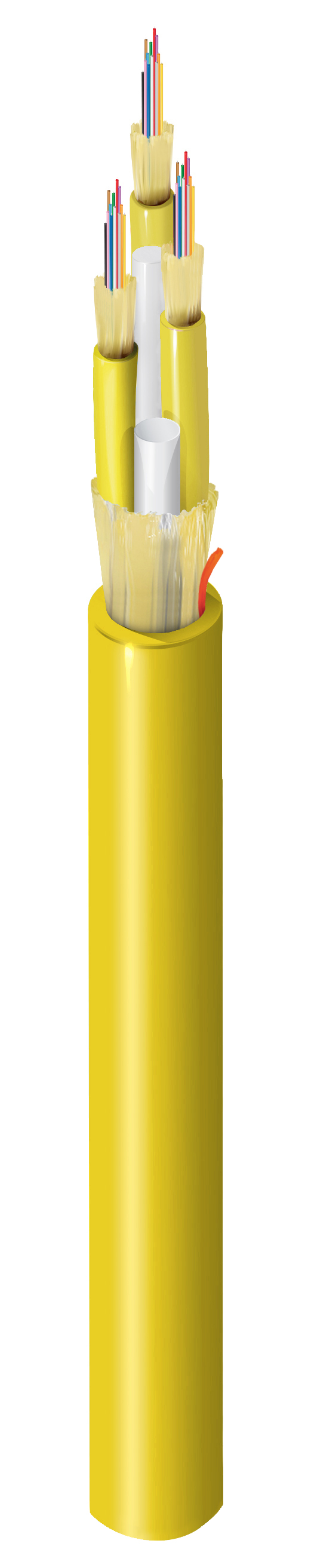

FISM036P1

Mini-distribution intérieure OS2 36 fibres OFNP Sous-unités 2,0 mm (12F)

...
FX Intérieur, mini distribution, OS2, 36 fibres, OFNP, Sous-unités 2,0 mm (12F), gaine jaune

Régions disponibles : Global
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Catégorie de produits

Mini câble de distribution à fibre optique

Applications recommandées

Centre de données, RAN, Horizontal et dorsal, Réseau principal, Raccordement, Jonctions

Spécifications de la fibre

Type de fibre

OS2, G.657.A1, G.652.D

Diamètre de noyau de la fibre

8,2/125 µm

Diamètre de fibre

250 µm

Nombre de fibres

36

Code couleur de la fibre

TIA-598-D

Conception du câble

Nombre de sous-unités actives

3

Fibres par sous-unité

12

Diamètre sous-unité

0,078 po (2,0 mm)

Couleur de la sous-unité

Jaune

Éléments de résistance de la sous-unité

Fils d'aramide

Élément de résistance centrale

GRP

Spécifications de la gaine extérieure

Élément de résistance

Fils d'aramide

Matériau de la gaine

PVC – Chlorure de polyvinyle

Diamètre nominale

6,9 mm (0,272 po)

Couleur

Jaune

Nombre de cordelettes

1

Caractéristiques optiques
Longueur d'onde 1310 nm 1550 nm
Atténuation max. 0,5 dB/km 0,50 dB/km
Performance 10 Gigabit ethernet 10,000 m 50,000 m
Caractéristiques mécaniques

Rayon de courbure minimum pendant l'installation

15 câbles OD

Rayon de courbure minimum pendant le fonctionnement

10 câbles OD

Résistance maximale à la traction pendant l'installation

660 N (150 lbf)

Résistance à la traction maximale pendant le fonctionnement

200 N (45 lbf)

Résistance à l'écrasement

100 N/cm

Poids câble en vrac

32 lbs/kft (46 kg/km)

Plage de température

Plage de température d'installation

0 °C à + 60 °C

Plage de température de fonctionnement

0 °C à + 70 °C

Plage de température de stockage

-40° C à +70° C

Normes et conformité

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

NFPA 262, FT6

Conformité NEC / UL

OFNP

Conformité CEC / C(UL)

OFNP

Conformité ICEA

S-83-596

Conformité normes TIA/EIA

598-D

Conformité Telcordia

GR-409

Conformité aux directives européennes

Directive UE 2015/863/UE (amendement RoHS 2)

Historique

Mise à jour et révision

Numéro de révision : 0.93 Date de révision : 12-03-2025

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Type de présentation UPC
FISM036P1 Jaune Bobine 612825287063
