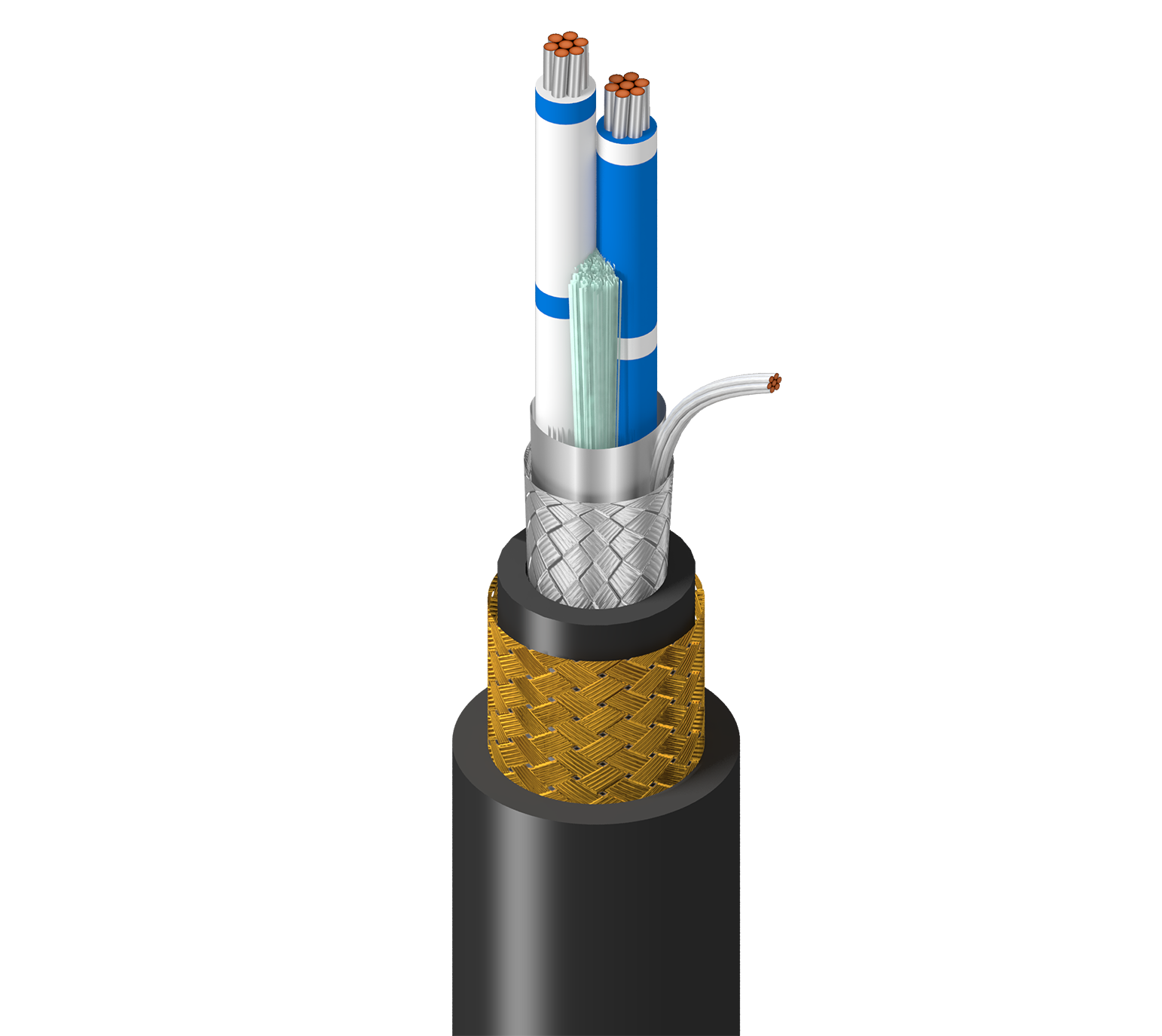

773105T

RS-485, 1 paire, 22 AWG, TC à toronnage, isolation en PE, tressé OS+TC, gaine LSZH, BBA, gaine LSZH, CMG, PLTC, résistant à la lumière

...
RS-485, 120 Ohm, 1 paire 22 AWG (7x30) solation Datalene® en cuivre étamé, feuille d'aluminium sur l'ensemble + tresse en cuivre étamé 65 %, gaine LSZH, armure à tresse de bronze, gaine LSZH, CMG, PLTC, RÉSISTANCE À LA LUMIÈRE
Recevoir des alertes sur les produits

Spécifications
Aperçu du produit

Applications recommandées

matériel de bord, environnement très difficile, IIoT, automatisation des usines ou des processus, vidéo, audio, communication de données, etc.

Détails de la construction
Conducteur
Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 1 22 AWG 7x30 TC – Cuivre étamé
isolation
Élément Matériel Épaisseur nominale Code couleur Notes
Paire(s) PE – Polyéthylène 0,74 mm (0,029 po) Blanc/rayure bleue et bleu/rayure blanche HDPE
Blindage extérieur
Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 22 AWG (7x30)
Tresse Cuivre étamé (TC) 65 %
Gaine intérieure
Matériel Diamètre nominale
LSZH – Low Smoke Zero Halogen (retardateur de flamme) 11,4 mm (0,450 po)
Armure
Type et matériau de l'armure
BBA – armure à tresse de bronze
Gaine extérieure
Matériel Épaisseur nominale Diamètre nominale
LSZH – Low Smoke Zero Halogen (retardateur de flamme) 1,3 mm (0,050 po) 15,4 mm (0,605 po)

Diamètre total du câble (nominal)

15,4 mm (0,605 po)

Caractéristiques électriques
Électricité
Élément Résistance en courant continu maximum du conducteur Impédance caractéristique nominale Vitesse de propagation nominale
Paire(s) 14,7 Ohm/km (4,48 Ohm/1000 pi) 120 Ohm 78 %
Haute fréquence (nominale/typique)
Élément Fréquence [MHz] Atténuation d'insertion nominale (atténuation)
Paire(s) 1 0,5 dB/100 pi
Haute fréquence
Impédance d'entrée max./min. (non équipée)
120 +/- 12
Voltage
Tension nominale UL
300 V (CMG, PLTC)
Caractéristiques mécaniques
Température
Température UL Température de service
60° C -20° C à +60° C

Tension de traction maximum

27 kg (60 livres)

Poids câble en vrac

223 lb/1000 pieds (332 kg/km)

Normes et conformité

Environnement compatible

Extérieur, résistance à la lumière du soleil

Inflammabilité/réaction au feu

UL 1685 charge UL

Conformité NEC / UL

Article 725, article 800, CMG, PLTC

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marque CE UE, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité APAC

China RoHS II (GB/T 26572-2011)

Historique

Mise à jour et révision

Numéro de révision : 0.310 Date de révision : 30-04-2024

Références des pièces
Article n° Couleur UPC
773105T 0105000 Noir 612825188780
