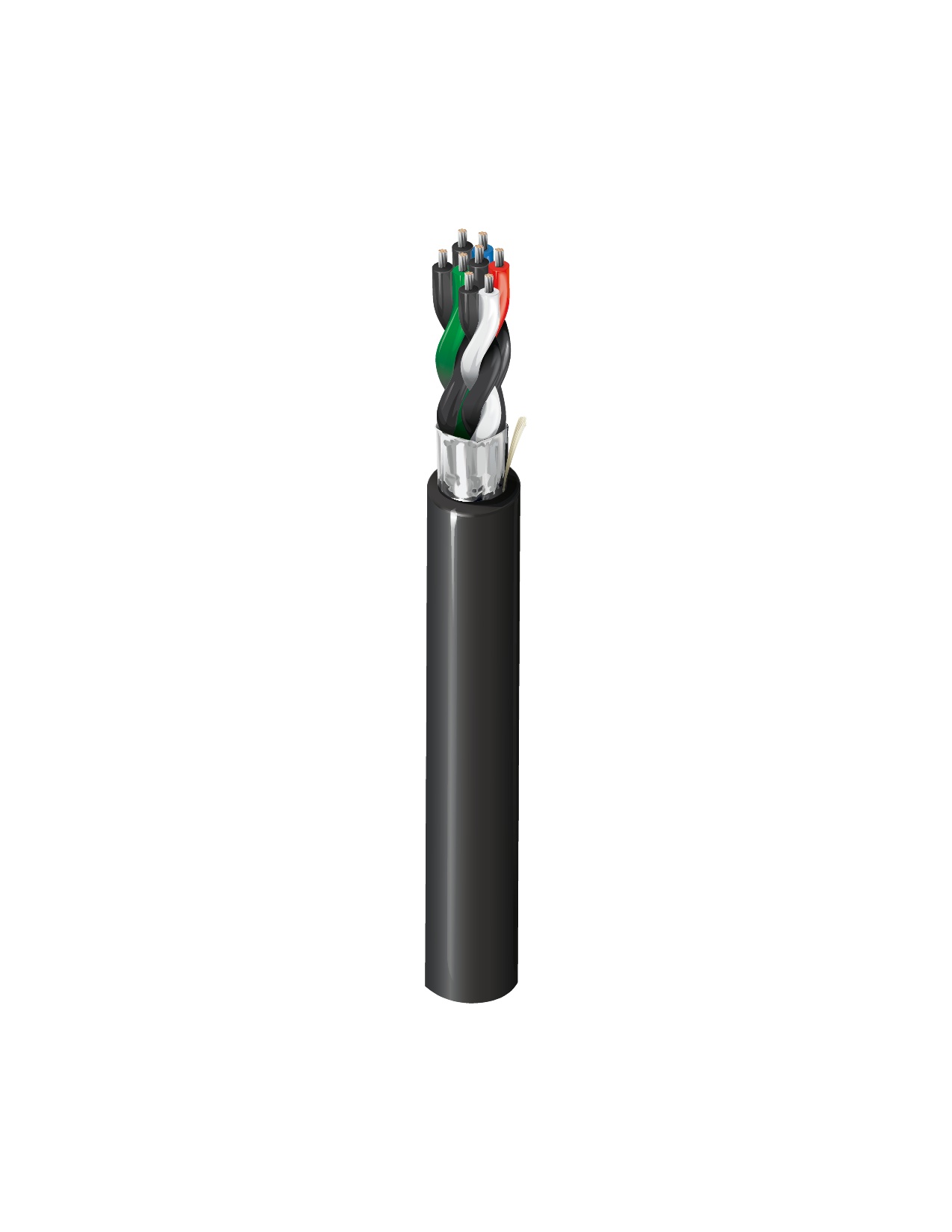

Digital Electricity™ intérieure/extérieure, TC multibrins 4 paire n° 18, feuillard d'aluminium O/A, gaine en PVC, CL4, CMG, sites humides

Conducteur

AWG	Câblé	Matériel	Nombre de paires
18	7x26	TC – Cuivre étamé	4

Nombre total de paires	4

isolation

Matériel	Épaisseur de paroi nominale
PVC – Chlorure de polyvinyle	0,017 po

Nuancier

Nombre	Couleur
1	Noir et rouge
2	Noir et blanc
3	Noir et vert
4	Noir et bleu

Blindage extérieur

Type	Matériel	Nom commercial du matériau	Couverture [%]	Matériau du fil de masse	Fil de masse AWG
Ruban	Bi-laminé (alum+poly)	Beldfoil®	100 %	TC – Cuivre étamé	20

Gaine extérieure

Matériel	Diamètre nominal	Épaisseur de paroi nominale
PVC – Chlorure de polyvinyle	0,432 po	0,040 po

Résistance en courant continu du conducteur

Résistance en courant continu nominal du conducteur
6,4 Ohm/1000 pi

Capacité

Capacité nominale conducteur à conducteur	Capacité nominale conducteur vers autre conducteur vers blindage
29,25 pF/pi	52,5 pF/pi

Courant

Courant maximal recommandé [A]
7,4 Ohm/1000 pi

Voltage

Tension nominale UL
450 V RMS

Température nominale UL	105° C
Plage de température de fonctionnement	-30° C à +105° C

Poids câble en vrac	92 livres/1000 pi
Tension de traction maximum	179 livres
Rayon de cintrage minimum/axe mineur	4,32 po

Articles NEC	Article 725, article 800
Conformité NEC/(UL)	CL4-FMP (2,5A), CL3, CMG
Conformité CEC/C(UL)	CMG
Conformité au style UL AWM	AWM 2464

Directive UE 2000/53/EC (ELV)	Oui
Directive UE 2003/11/EC (BFR)	Oui
Directive UE 2011/65/UE (RoHS 2)	Oui
Directive UE 2012/19/EU (WEEE)	Oui
Directive UE 2015/863/UE (amendement RoHS 2)	Oui
Conformité aux directives européennes	Directive UE 2003/11/EC (BFR)
Marquage CE UE	Oui
Conformité EU REACH SVHC (jj/mm/aaaa)	2020-01-28

Utilisation – Intérieur	Oui
Utilisation – Extérieur	Oui
Utilisation – Résistance à la lumière	Oui

Inflammabilité UL	UL 1685 charge FT4

Mise à jour et révision	Numéro de révision : 0.51 Date de révision : 22-12-2023

Mise à jour et révision	Numéro de révision : 0.51 Date de révision : 22-12-2023
