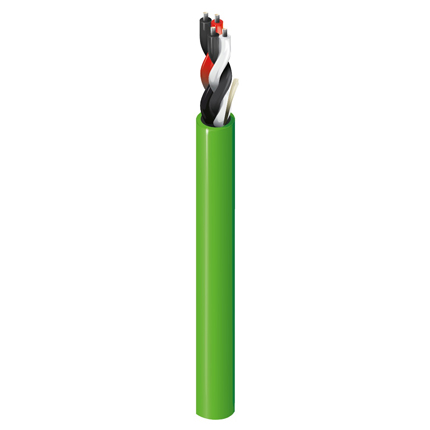

DEIP142U

Digital Electricity™, TC multibrins 2 paire n° 14, gaine Flamarrest®, CL4P, CL3P

...
Câble optimisé pour Digital Electricity™, 2 paires torsadée 14 AWG (19 x 27) cuivre étamé toronné, isolation Flamarrest®, gaine Flamarrest® vert pomme, Fil de déchirement, CL4P, CL3P, 2000 rouleaux en pieds
Recevoir des alertes sur les produits

Spécifications
Aperçu du produit

Applications recommandées

Digital Electricity™, Systèmes d'alimentation à gestion de pannes (FMPS), alimentation à distance, intérieur

Caractéristiques physiques (complètes)
Conducteur
AWG Câblé Matériel Nombre de paires
14 19x27 TC – Cuivre étamé 2

Nombre de conducteurs

14

Nombre total de paires

2

isolation
Matériel Nom commercial du matériau Épaisseur de paroi nominale
PVC – Chlorure de polyvinyle Flamarrest® 0,011 po
Nuancier
Nombre Couleur
1 Noir et rouge
2 Noir et blanc
Gaine extérieure
Matériel Diamètre nominal Épaisseur de paroi nominale
PVC – Chlorure de polyvinyle 0,387 po 0,017 po
Caractéristiques électriques
Résistance en courant continu du conducteur
Résistance en courant continu nominal du conducteur
2,75 Ohm/1000 pi
Capacité
Capacité nominale conducteur à conducteur
30,75 pF/pi
Courant
Courant maximal recommandé [A]
11 Ampères par conducteur à 25 °C (augmentation de la température de 35 °C)
Voltage
Tension nominale UL
450 V RMS
Plage de température

Température nominale UL

75° C

Plage de température de fonctionnement

De 0° C à +75° C

Caractéristiques mécaniques

Poids câble en vrac

75 livres/1000 pi

Tension de traction maximum

190 livres

Rayon de cintrage minimum/axe mineur

3,875 po

Normes

Articles NEC

Article 725

Conformité NEC/(UL)

CL4P, CL3P

Programmes environnementaux et autres programmes concernés

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Conformité aux directives européennes

Directive UE 2003/11/EC (BFR)

Marquage CE UE

Oui

Conformité EU REACH SVHC (jj/mm/aaaa)

2020-01-24

Utilisation

Utilisation – Intérieur

Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL

NFPA 262

Historique

Mise à jour et révision

Numéro de révision : 0.54 Date de révision : 22-12-2023

Références des pièces
Article n° Couleur Longueur
DEIP142U Vert pomme 2,000 pi
