DEIP144F

Digital Electricity™, TC multibrins 4 paire n° 14, feuillard d'aluminium O/A, gaine Flamarrest®, CL4P, CL3P

...

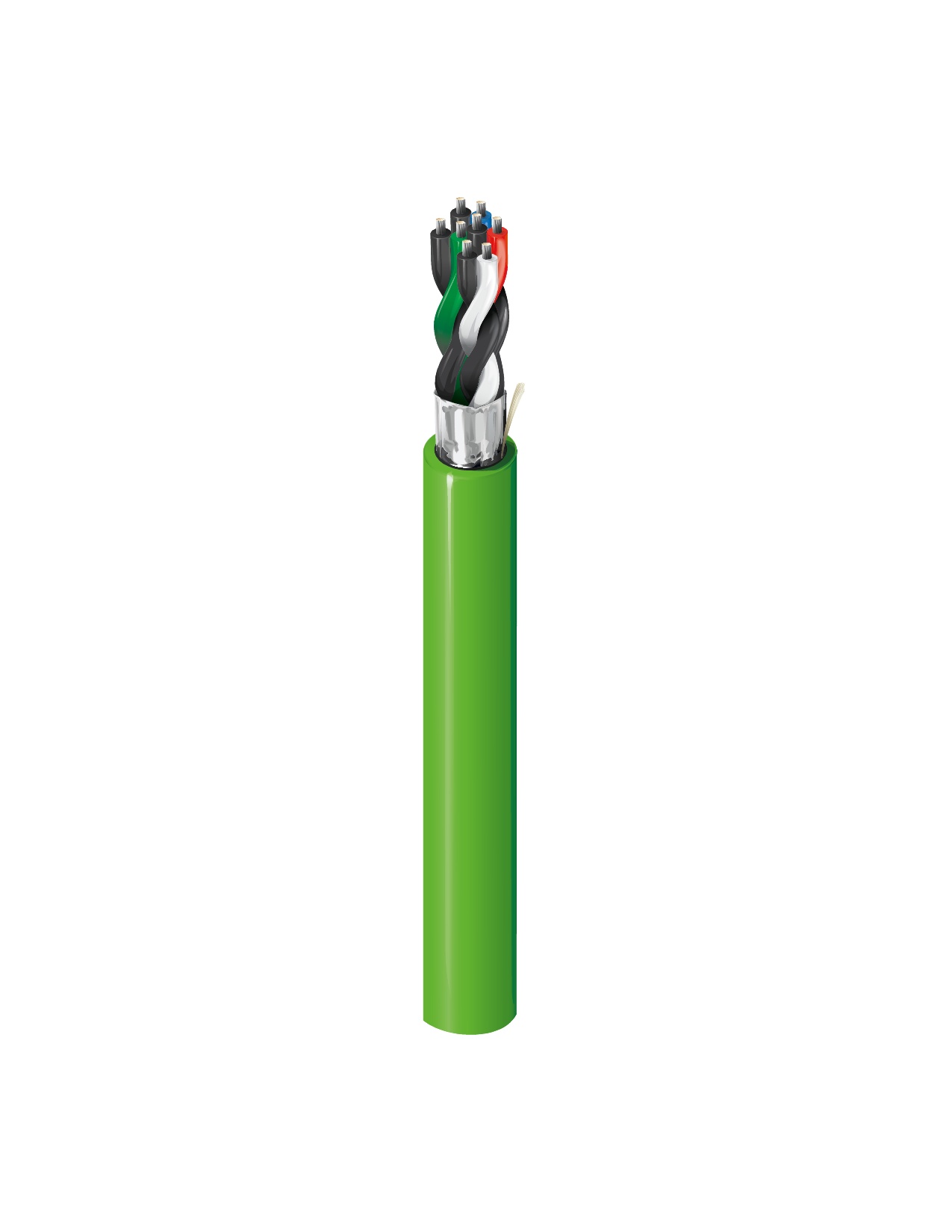

Câble optimisé pour Digital Electricity™, 4 paires torsadée 14 AWG (19 x 27) cuivre étamé toronné, isolation Flamarrest®, blindage complet en feuille d'aluminium, gaine Flamarrest® vert pomme, Fil de déchirement, CL4P, CL3P, 2000 rouleaux en pieds
Anglais
Demander un devis
Partager
Recevoir des alertes sur les produits

Spécifications
Signaler une erreur
Aperçu du produit

Applications recommandées

Digital Electricity™, Systèmes d'alimentation à gestion de pannes (FMPS), alimentation à distance, intérieur

Caractéristiques physiques (complètes)
Conducteur
AWG Câblé Matériel Nombre de paires
14 19x27 TC – Cuivre étamé 4

Nombre total de paires

4

isolation
Matériel Nom commercial du matériau Épaisseur de paroi nominale
PVC – Chlorure de polyvinyle Flamarrest® 0,011 po
Nuancier
Nombre Couleur
1 Noir et rouge
2 Noir et blanc
3 Noir et vert
4 Noir et bleu
Blindage extérieur
Type Matériel Nom commercial du matériau Couverture [%] Matériau du fil de masse Fil de masse AWG
Ruban Bi-laminé (alum+poly) Beldfoil® 100 % TC – Cuivre étamé 22
Gaine extérieure
Matériel Diamètre nominal Épaisseur de paroi nominale
PVC – Chlorure de polyvinyle 0,464 po 0,017 po
Caractéristiques électriques
Résistance en courant continu du conducteur
Résistance en courant continu nominal du conducteur Résistance en courant continu nominal du blindage extérieur
2,75 Ohm/1000 pi 11,6 Ohm/1000 pi
Capacité
Capacité nominale conducteur à conducteur Capacité nominale conducteur vers autre conducteur vers blindage
41 pF/pi 74 pF/pi
Courant
Courant maximal recommandé [A]
9,7 A par conducteur à 25º C (augmentation de la température 35° C)
Voltage
Tension nominale UL
450 V RMS
Plage de température

Température nominale UL

75° C

Plage de température de fonctionnement

De 0° C à +75° C

Caractéristiques mécaniques

Poids câble en vrac

144 livres/1000 pi

Tension de traction maximum

380 livres

Rayon de cintrage minimum/axe mineur

4,625 po
Normes

Articles NEC

Article 725

Conformité NEC/(UL)

CL4P, CL3P
Programmes environnementaux et autres programmes concernés

Directive UE 2000/53/EC (ELV)

Oui

Directive UE 2003/11/EC (BFR)

Oui

Directive UE 2011/65/UE (RoHS 2)

Oui

Directive UE 2012/19/EU (WEEE)

Oui

Directive UE 2015/863/UE (amendement RoHS 2)

Oui

Marquage CE UE

Oui

Conformité EU REACH SVHC (jj/mm/aaaa)

2020-01-27

Utilisation

Utilisation – Intérieur

Oui

Inflammabilité, LS0H, test de toxicité

Inflammabilité UL

NFPA 262

Historique

Mise à jour et révision

Numéro de révision : 0.53 Date de révision : 22-12-2023

Afficher toutes les spécifications
Masquer les spécifications
Références des pièces
Article n° Couleur Longueur
DEIP144F Vert pomme 2,000 pi
